Inhaltszusammenfassung für DELTALOGIC ACCON-MPI
- Seite 1 ACCON-MPI-Adapter Benutzerhandbuch Die besten Lösungen zur SPS...
-
Seite 2: Vorwort
Urhebers in jeglicher Art und Weise vervielfältigt, reproduziert, übertragen, in elektronischen Medien verarbeitet und gespeichert oder in andere Sprachen übersetzt werden. S7-200®, S7- 300®, S7-400®, HMI®, WinCC®, WinCC flexible®, ProTool®, STEP® und SIMATIC® sind eingetragene Marken der Siemens AG, ACCON® und DELTALOGIC® sind eingetragene Marke der DELTALOGIC Automatisierungstechnik GmbH. Hinweis: Der Inhalt dieses Handbuches ist von uns auf die Übereinstimmung mit der beschriebenen... -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS VORWORT ..............1 LEISTUNGSBESCHREIBUNG........3 LIEFERUMFANG ............5 GERÄTEBESCHREIBUNG ......... 6 VORAUSSETZUNGEN FÜR DEN BETRIEB ....8 INBETRIEBNAHME..........10 TECHNISCHE DATEN ..........14 ACCON-MPI-Adapter... -
Seite 4: Leistungsbeschreibung
Der ACCON-MPI-Adapter ermöglicht die Anbindung eines PCs über dessen serielle Schnittstelle an die MPI-Schnittstelle einer S7-Steuerung. Der ACCON-MPI-Adapter verwendet dasselbe Kommunikationsprotokoll wie der PC Adapter. Somit kann der ACCON-MPI-Adapter mit jeder Software benutzt werden, die diesen PC Adapter unterstützt. Abbildung 1: Aufbau Die Funktionen »PG_DIAL«... - Seite 5 Besonderheiten • Kostengünstige Lösung zum Programmieren und Visualisieren • Serielle Übertragungsrate bis 115,2 KBit/s • MPI-Geschwindigkeit bis zu 187,5 KBit/s • Spannungsversorgung von der CPU • Externe 24-V-Versorgung möglich ACCON-MPI-Adapter...
-
Seite 6: Lieferumfang
LIEFERUMFANG • ACCON-MPI-Adapter • Nullmodemkabel (ca. 2 m) • DELTALOGIC Automatisierungstechnik-CD • Handbuch Passendes Zubehör finden Sie auf unserer Website www.deltalogic.de. ACCON-MPI-Adapter... -
Seite 7: Gerätebeschreibung

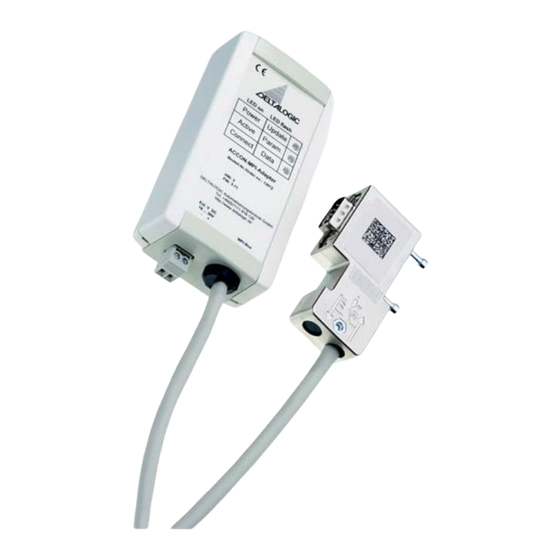

GERÄTEBESCHREIBUNG Abbildung 2: ACCON-MPI-Adapter RS-232-Schnittstelle für die Kommunikation mit dem PC Status LEDs Spannungsversorgungsbuchse zur Versorgung mit 24 VDC. Bitte beachten Sie die Polarität. Busstecker mit einer 1,2 Meter langen Anschlussleitung PC-Anschlusskabel ACCON-MPI-Adapter... - Seite 8 Anzeigelemente Die drei LEDs an der Vorderseite des Gerätes informieren über den Betriebszustand des ACCON-MPI-Adapters. Hiermit können Fehler- quellen schnell lokalisiert werden. Die LEDs können einen von drei Zuständen haben: EIN, AUS, BLINKEND Status LED Power/Update Active/Param. Connect/Data Keine Spannungsversorgung...
-
Seite 9: Voraussetzungen Für Den Betrieb
VORAUSSETZUNGEN FÜR DEN BETRIEB Hardware-Voraussetzungen Siemens S7-300- und S7-400-Automatisierungsgeräte oder S7- kompatible Steuerungen Software-Voraussetzungen Es kann Software verwendet werden, welche den SIMATIC S7-PC Adapter unterstützt. Einbaulage Der ACCON-MPI-Adapter kann in beliebiger Lage eingebaut werden. ACCON-MPI-Adapter... - Seite 10 Mindestabstand Folgende Mindestabstände sind einzuhalten, damit • das Montieren und Demontieren des ACCON-MPI-Adapters möglich ist, ohne andere Anlagenteile demontieren zu müssen. • genügend Platz ist, um alle vorhandenen Schnittstellen und Anschlüsse mit handelsüblichem Zubehör zu verbinden. • Platz für Kabelführungen vorhanden ist.
-
Seite 11: Inbetriebnahme
INBETRIEBNAHME Anschließen an den PC Stecken Sie das RS-232-Verbindungskabel auf den RS-232-Anschluss des PCs/Laptops. Anschließen an das Automatisierungssystem Schließen Sie den 9-poligen SUB-D-Stecker an die MPI-Schnittstelle Ihrer S7-Steuerung an. Abbildung 4: Aufbau ACCON-MPI-Adapter... - Seite 12 Parametrierung Die Einstellungen des ACCON-MPI-Adapters werden in der Software festgelegt, mit der die Kommunikation zum Automatisierungsgerät durchgeführt wird. Das kann z. B. eine Programmier-Software, die Parametrier-Software eines Bedienterminals oder eine Visualisierung sein. In SIMATIC STEP 7 erfolgt die Parametrierung mit der SIMATIC PG/PC- Schnittstelle: Öffnen Sie nach erfolgreicher Installation die SIMATIC PG/PC-...
- Seite 13 - wählen Sie in der angebotenen Auswahl die Baugruppe »PC Adapter« aus und installieren Sie den Adapter. Als PC-Baudraten stehen nur 19,2 KBit/s und 38,4 KBit/s zur Verfügung. Der ACCON-MPI-Adapter stellt sich automatisch auf die verwendete Baudrate ein. MPI-HighSpeed-Treiber 3.0 für Windows 2000 und XP Den MPI-HighSpeed-Treiber 3.0 installieren Sie durch Ausführen der...
- Seite 14 Virtueller COM-Port: Hier wird der COM-Port eingestellt, den Sie in der Programmier-Software angeben. Vorhandener COM-Port: Hier stellen Sie den COM-Port ein, an den Ihr ACCON-MPI-Adapter angeschlossen ist. Übertragungsgeschwindigkeit: Hier stellen Sie die zu verwendende Übertragungsgeschwindigkeit ein. Die Einstellung in der Programmier-Software wird ignoriert.
-
Seite 15: Technische Daten
0° C bis 60° C Temperatur -20° C bis 60° C Lagerung/Transport: 5 % bis 85 % bei 30° C (keine Relative Feuchtigkeit Betrieb: Betauung) Relative Feuchtigkeit Lagerung: 5 % bis 93 % bei 40° C (keine Betauung) Besonderheiten ACCON-MPI-Adapter... - Seite 16 RTS AS M5 VDC P5 VDC P24 VDC LTG_A RTS PG Tabelle 3: Steckerbelegung Verbindungskabel PC zu ACCON-MPI-Adapter (im Lieferumfang enthalten) Zubehör für S7-Adapter 13012-HS Hutschienenhalterung kurz Zur Montage des ACCON-MPI-Adapters auf einer DIN-Hutschiene 13012-24VDC Externe Spannungsversorgung 24 VDC für S7-...
