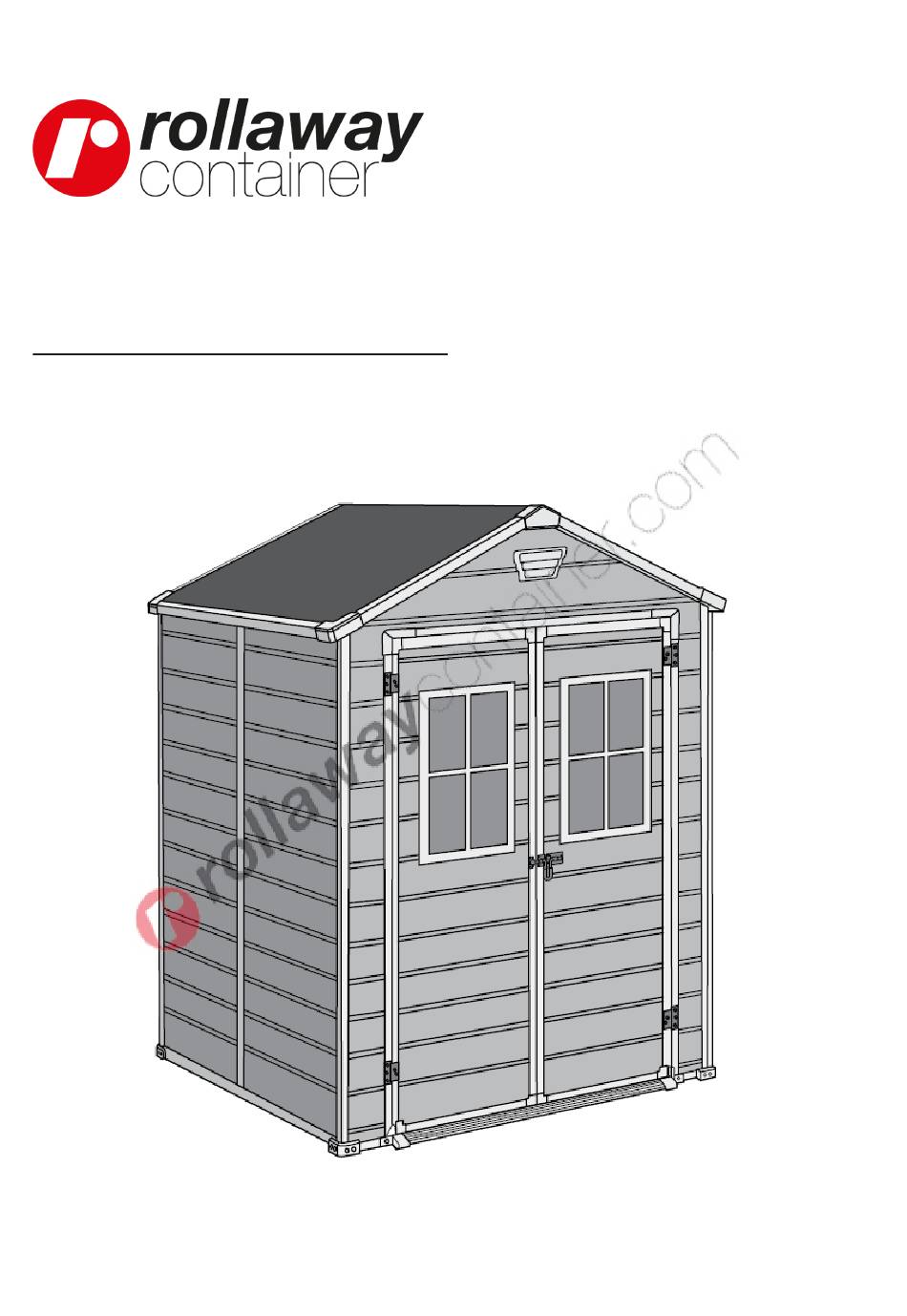

- Seite 1 CODICE ARPC018 Casetta in resina Scala 6x5 DD Noce Dimensioni: cm 185x152x226...
- Seite 2 SITE PREPARATION | PRÉPARATION DU SITE | PREPARACIÓN DEL LUGAR | VORBEREITUNG DES AUFSTELLUNGSORTES BEFORE STARTING ASSEMBLY | AVANT DE COMMENCER LE MONTAGE | ANTES DE EMPEZAR EL ARMADO | VOR | VOORBEREIDING VAN HET TERREIN | PREPARAZIONE DEL LUOGO DI MONTAGGIO | PREPARAÇÃO DO LOCAL MONTAGEBEGINN | VOORDAT U BEGINT TE MONTEREN | PRIMA DI INIZIARE IL MONTAGGIO | ANTES DE INICIAR A MONTAGEM Read the care and safety guidelines at the end of this manual | Check to ensure that there are no missing or damaged Level the ground surface | Égalisez la surface du sol | Nivele la superficie del suelo | Ebnen Sie die Bodenoberfläche |...
- Seite 3 DOOR PARTS | PIÈCES DE LA PORTE | TÜRELEMENTE | PARTES DE LA PUERTA | DEURONDERDELEN | PARTI SHED PARTS | PIÈCES DE L’ABRI | PARTES DEL COBERTIZO | TEILE DES SCHUPPENS | ONDERDELEN VAN DELLA PORTA | PEÇAS DAS PORTAS HET SCHUURTJE | COMPONENTI DEL DEPOSITO ATTREZZI | PEÇAS DO ABRIGO Remove all parts from the package(s) and spread them out on a clean work surface | Code letters are imprinted on each part for easy identification | Retirez toutes les pièces du/des paquet(s) et étalez-les sur une surface de travail propre | Des lettres sont...
- Seite 4 SCREWS | VIS | TORNILLOS | SCHRAUBEN | SCHROEVEN | VITI | PARAFUSOS FLOOR ASSEMBLY | MONTAGE DU SOL | ARMADO DEL PISO | MONTAGE DER BODENPLATTE | VLOERMONTAGE | MONTAGGIO DEL PAVIMENTO | MONTAGEM DO PISO (x32) (x130) 0.47"/12 mm 1"/26 mm (x28) 0.63"/16 mm...
- Seite 5 • Turn over the floor panel • Retournez le panneau du sol (x1) (x1) (x1) • Dé la vuelta al panel del suelo • Drehen Sie die Bodenplatte um • Draai het vloerpaneel om • Capovolgi il pannello del pavimento •...
- Seite 6 WALL ASSEMBLY | MONTAGE DU MUR | ARMADO DE PAREDES | MONTAGE DER WÄNDE | MONTAGE VAN DE MUREN | ASSEMBLAGGIO DELLE PARETI | MONTAGEM DA PAREDE s26b (x12) c1b (x1) (x1) 1” 73.2” 26.4” x 72.8” 186cm 26 mm 67 cm x 185 cm •...
- Seite 7 s26b bu1a (X8) (x1) (x1) 1” 73.2” 26 mm 186 cm bu1a s26b • Fully fit the panel inside the profile • Fixez entièrement le panneau dans la découpe • Coloque completamente el panel dentro del perfil • Passen Sie das Panel genau und akkurat in das Profil ein •...
- Seite 8 s13b s26b (x2) (x5) (x1) 0.47” 1” 72.4” 184 cm 12 mm 26 mm • Fully fit the panel inside the profile • Fully fit the panel inside the profile • Fixez entièrement le panneau dans • Fixez entièrement le panneau dans la découpe la découpe •...
- Seite 9 FRONT WALL & DOOR FRAME ASSEMBLY | ASSEMBLAGE DU MUR DE DEVANT ET DU CADRE DE LA PORTE | MONTAJE DEL MARCO DE LA PUERTA Y DE LA PARED FRONTAL | MONTAGE DER VORDEREN WAND & DES TÜRRAHMENS | MONTEREN VOORSTE MUUR EN DEURFRAME | ASSEMBLAGGIO DEL MURO FRONTALE E DEL TELAIO DELLA PORTA | MONTAGEM DA PAREDE FRONTAL E DA ESTRUTURA DA PORTA (x1) (x1)
- Seite 10 Self drill screw s26b mdfr (x4) (x1) ds2b fu2a (x1) 1” 70.4” (x1) 26 mm 179 cm 0.39” 10 mm fu2a mdfr mdfr Self drill screw mdfl (x1) (x1) ds2b 53.1” 70.4” (x1) 135 cm 0.39” 179 cm 10 mm mdfl mdfl...
- Seite 11 Self drill screw Self drill screw ds2b s10b (x8) (x8) (x2) 0.39” 0.47” 10 mm 12 mm ds2b s50b s26b (x2) (x16) 1.97” 1” 50 mm 26 mm...
- Seite 12 s26b s26b (x12) (x8) 1” 1” 26 mm 26 mm s26b • Fully fit the panel inside the profile • Fixez entièrement le panneau dans la découpe • Coloque completamente el panel dentro del perfil • Passen Sie das Panel genau und akkurat in das Profil ein •...
- Seite 13 s26b (x22) 1” 26 mm s26b • Fully fit the panel inside the profile • Fixez entièrement le panneau dans la découpe • Coloque completamente el panel dentro del perfil • Passen Sie das Panel genau und akkurat in das Profil ein s26b •...
- Seite 14 DOOR ASSEMBLY | MONTAGE DE LA PORTE | ARMADO DE LA PUERTA | MONTAGE DER TÜR | DEURMONTAGE | MONTAGGIO DELLA PORTA | MONTAGEM DA PORTA mfl smdw (x1) (x2) (x1) (x1) (x1) (x1) dc x1 Left Door Porte Gauche Puerta Izquierda Linke Tür Linker Deur...
- Seite 15 Self drill screw (x2) (x2) ds2b (x8) 0.39” 10 mm Left Door Porte Gauche Puerta Izquierda Linke Tür Linker Deur Porta Sinistra Porta Esquerda ds2b Right Door ds2b Porte Droite Puerta Derecha Rechte Tür Rechter Deur Porta Destra Porta Direita •...
- Seite 16 Self drill screw smdh s13b (x4) (x20) s10b (x2) (x1) (x1) (x20) 0.47” 0.47” 12 mm 12 mm s10b s13b s13b Left Door Right Door Porte Gauche Porte Droite s10b Puerta Izquierda Puerta Derecha Linke Tür Rechte Tür Linker Deur Rechter Deur Porta Sinistra Porta Destra...
- Seite 17 smdl smdp (x1) (x1) (x2) click s26b smdl + smdp smdb s13b (x2) (x4) (x1) (x1) (x8) 1” 0.47” 26 mm 12 mm click smdl + smdp smdb s13b s13b s26b...
- Seite 18 WINDOW ASSEMBLY | MONTAGE DE LA FENÊTRE | VENTANA DEL TECHO | FENSTERHMONTAGE | RAAMMONTAGE | MONTAGGIO DE LA FINESTRA | MONTAGEM DO JANELA smwg smwf (x4) (x2) sc15 (x18) smwb (x2) 0.63” 16 mm...
- Seite 19 OPTION | OPCIÓN | OPTIE | OPZION | OPÇÃOE SECURING THE SHED TO A FOUNDATION Affix the shed to the foundation by drilling holes in the shed floor at the pre-marked locations and screwing it into the foundation using appropriate screws (screws not included). FIXER L’ABRI SUR UNE FONDATION Fixez l’abri à...
