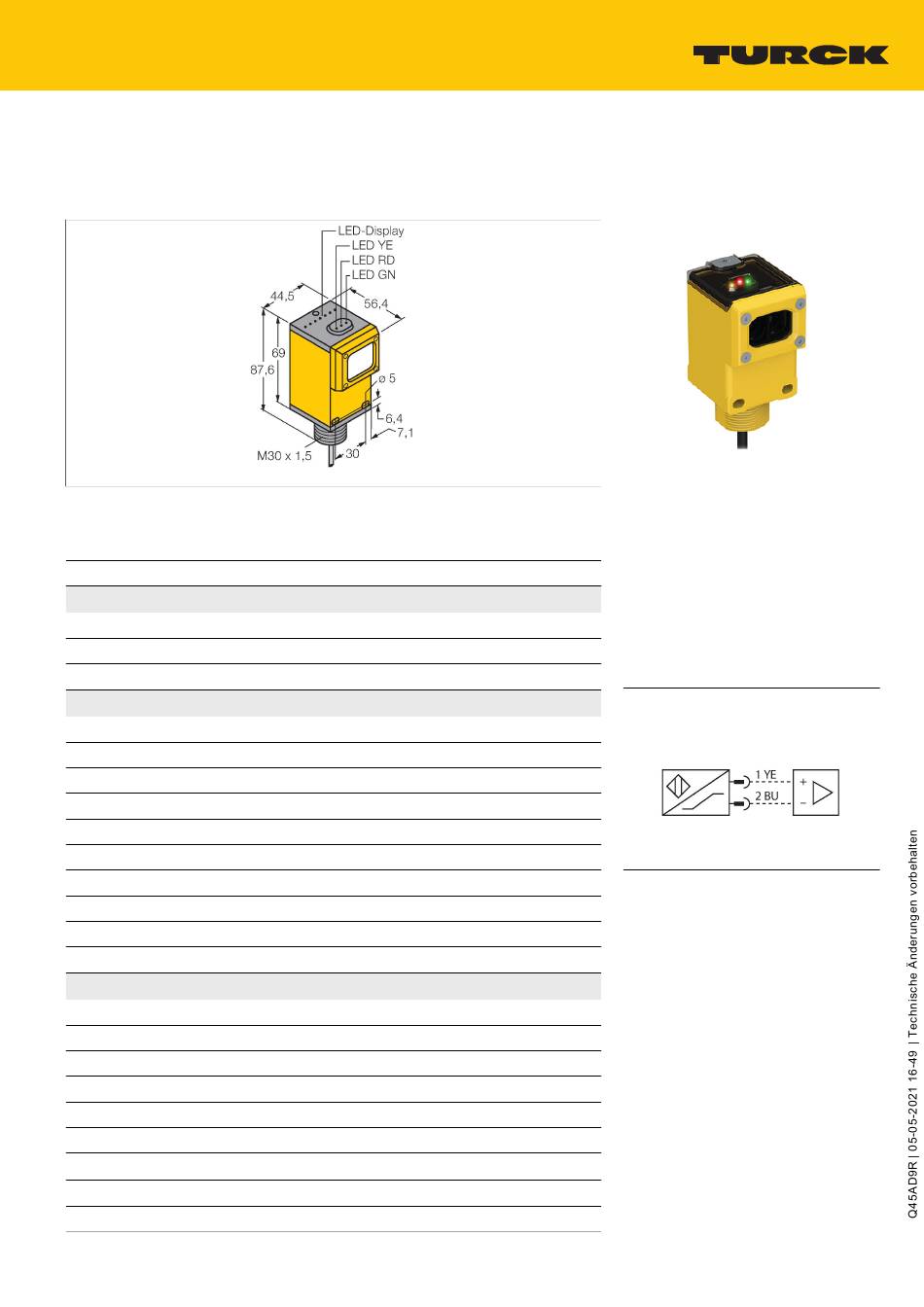

turck Q45AD9R Betriebsanleitung

Q45AD9R
Opto-Sensor – Einweglichtschranke (Empfänger)
Technische Daten
Typ
Ident-No.
Optische Daten
Funktion
Betriebsart
Reichweite
Elektrische Daten
Betriebsspannung
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Leerlaufstrom
Ausgangsfunktion
Schaltfrequenz
Bereitschaftsverzug
Ansprechzeit typisch
Einstellmöglichkeit
Mechanische Daten
Bauform
Abmessungen
Gehäusewerkstoff
Linse
Elektrischer Anschluss
Aderzahl
Aderquerschnitt
Umgebungstemperatur
Schutzart
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|4
Q45AD9R
3037626
Einwegschranke
Empfänger
0...6000 mm
5...15 VDC
nom. 8.2 VDC
≤ 1 mA
≥ 2.1 mA
≤ 2.1 mA
hellschaltend, NAMUR
≤ 250 Hz
≤ 0 ms
< 2 ms
Potentiometer
Quader, Q45
Ø 30 x 87 x 54.1 x 44.5 mm
Kunststoff, Thermoplastischer Kunststoff
Kunststoff, Acryl
Kabel, 2 m, PVC
2
0.5 mm
2
-40...+70 °C
IP67
Merkmale
■
Kabel, PVC, 2 m
■
Schutzart IP67
■
Empfindlichkeit über Potentiometer einstell-
bar
■
Betriebsspannung: 5...15 VDC
■
NAMUR-Ausgang: dunkel <= 1.2 mA ; hell
>= 2.1 mA
■
gemäß EN 60947‐5‐6 (NAMUR)
■
ATEX Kategorie II 1 G, Ex Zone 0
Anschlussbild
Funktionsprinzip
Einweglichtschranken bestehen aus einem
Sender und einem Empfänger. Sie werden
so installiert, dass das Licht vom Sender
genau auf den Empfänger trifft. Unterbricht
oder schwächt ein Objekt den Lichtstrahl,
wird ein Schaltvorgang ausgelöst. Überall
dort, wo lichtundurchlässige Objekte erfasst
werden sollen, sind Einweglichtschranken
die verlässlichsten optoelektronischen
Sensoren. Der hohe Kontrast zwischen
Hell‐ und Dunkelzustand und die sehr
hohen Funktionsreserven, die für diese
Betriebsart typisch sind, erlauben einen
Betrieb über große Distanzen hinweg und
unter schwierigen Bedingungen.
Reichweitenkurve
Funktionsreserve in Abhängigkeit von der
Reichweite
