Installation

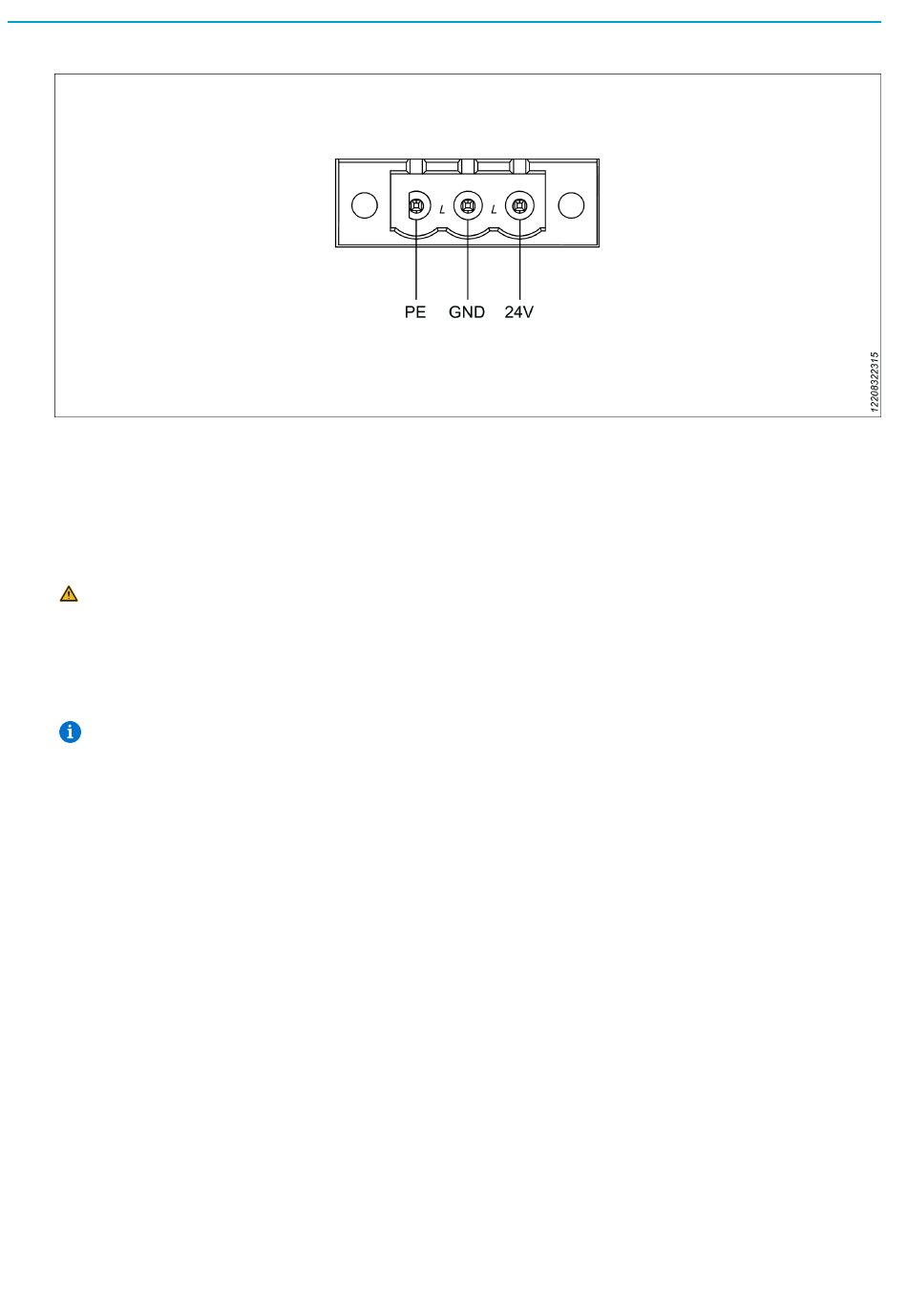

24 V DC Phoenix-Stecker
Bewertung: 24 V DC/5 A
Benötigte externe Sicherung: 6 A als externer Leistungsschalter/Sicherung in dem Schaltschrank, in dem
sich die 24 V-Versorgung befindet. Beispielsweise Eaton FAZ-C6/2 oder Ähnliche. Für diese externe
Stromversorgung (24 V) (beide Pole) muss ein leicht zu trennendes Gerät in die Gebäudeinstallation inte-
griert werden.
WARNUNG PE muss angeschlossen werden, um die EMI-Bedingungen zu erfüllen.

Installationsanleitung

Montage des Panel-PCs

Nur entsprechend qualifiziertes Personal darf dieses Gerät montieren und bedienen. Es ist nur eine
hängende und hochgesetzte Montage zulässig. Eine vertikale Ausrichtung des Bildschirms ist nicht
zulässig.
Konsole wie folgt montieren,
1. Schrauben Sie das Drehgelenk mit den vier mit dem Drehgelenk gelieferten Schrauben in die Halte-
rung (z.B. Rittal CP 60) ein. Entfernen Sie die Abdeckung der Anschlusskonsole durch Lösen der
beiden Schrauben.
2. Setzen Sie zuerst die beiden unteren Schrauben ein. Die ursprüngliche Größe dieser Schrauben be-
trägt M6x18. Der Abstand zwischen dem Panel-PC und dem Schraubenkopf sollte ca. 13 mm betra-
gen. Hängen Sie den Panel-PC in die entsprechenden Öffnungen an der Konsole ein. Installieren Sie
dann die beiden unteren Schrauben und ziehen alle vier Schrauben fest.
3. Nachdem alle Kabel am Industrie-PC angeschlossen wurden, positionieren Sie den Deckel der An-
schlusskonsole neu.
Hängende Montage:
