Temperaturregler W1220
Der Temperaturregler W1220 dient zur Steuerung des Ein- und Ausschaltens externer Geräte, die
an den Ausgang des Schützrelais angeschlossen sind. Betriebstemperaturbereich des Sensors -20°C
bis 100°C. Das Modul W1220 verfügt über zwei dreistellige LED-Anzeigen. Rot zeigt an, dass das
Display die tatsächliche Temperatur anzeigt. Das grüne Display zeigt die programmierte Temperatur
an.
Technische Parameter:
Betriebstemperatur der Sonde: -20°C bis 100°C
Betriebsspannung: 12V DC
Messgenauigkeit: 0,1°C
Kontrollgenauigkeit: 0,1°C
Rückgabedifferenzgenauigkeit: 0,1°C
Aktualisierungsrate: 0,5s
Messeingang: NTC (10K 0,5%) Länge 0,8 Meter, wasserdichter Sensor
Ausgang: 1-Wege-Relais 10A / 250VAC 20A / 14VDC
Luftfeuchtigkeit: 20% bis 85%
Leistungsaufnahme: ≤ 35mA (statisch), ≤ 65mA (Relais geschlossen)
Modulgröße: 47 x 29 x 33 mm

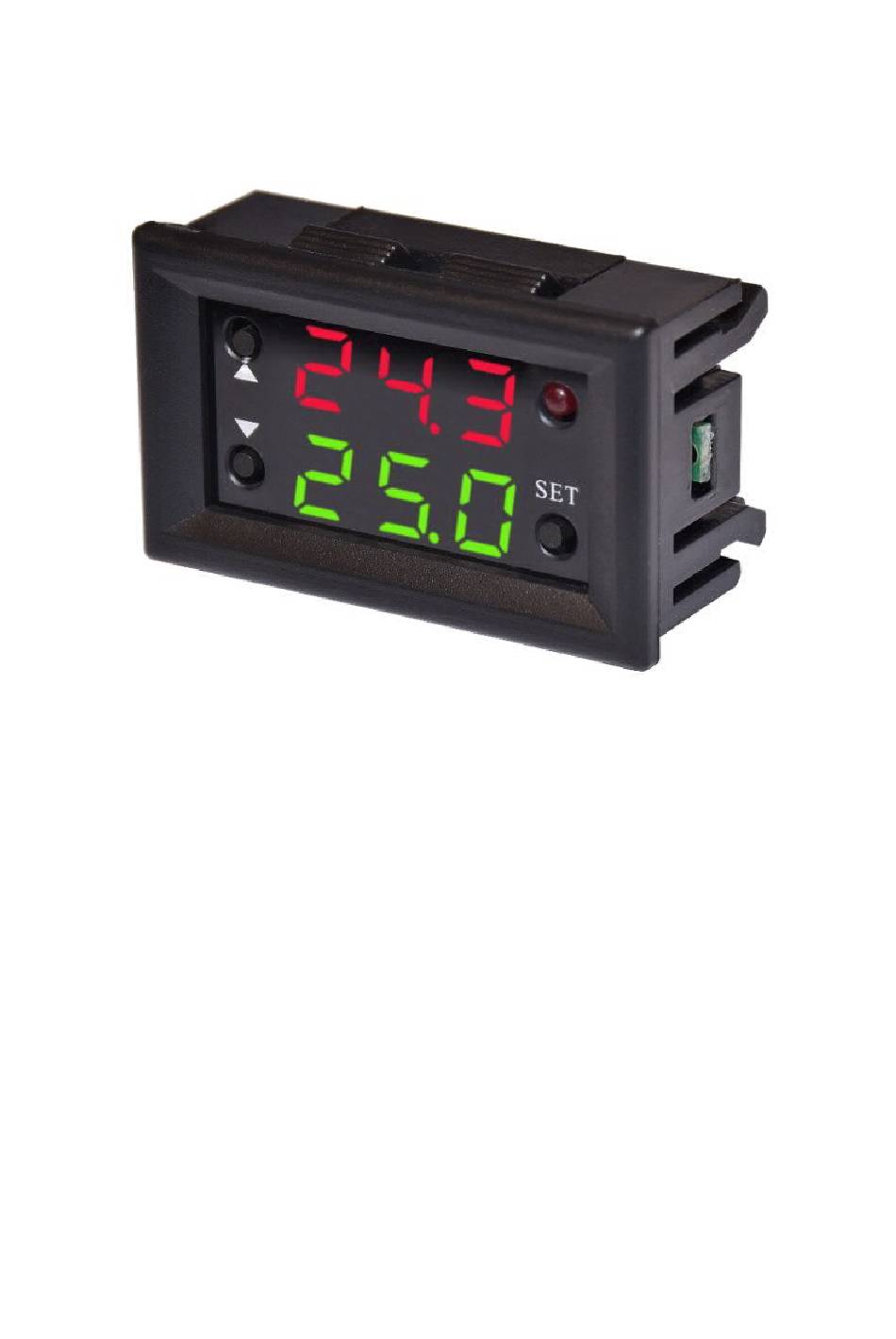

Die obere Zahl ist die aktuelle Temperatur und die untere Zahl ist die eingestellte Temperatur.
Werbung
Inhaltszusammenfassung für Generic W1220
- Seite 1 Der Temperaturregler W1220 dient zur Steuerung des Ein- und Ausschaltens externer Geräte, die an den Ausgang des Schützrelais angeschlossen sind. Betriebstemperaturbereich des Sensors -20°C bis 100°C. Das Modul W1220 verfügt über zwei dreistellige LED-Anzeigen. Rot zeigt an, dass das Display die tatsächliche Temperatur anzeigt. Das grüne Display zeigt die programmierte Temperatur Technische Parameter: Betriebstemperatur der Sonde: -20°C bis 100°C...
- Seite 2 Stellen Sie den Temperaturschalter ein Nach ordnungsgemäßem Anschluss des Sensors und der Stromversorgung an das System auf dem oberen Display wird der aktuelle Umgebungstemperatursensor angezeigt. Das untere Display zeigt die Temperatureinstellung zum Aktivieren oder Deaktivieren des Relais. Der Fehlersensor wird durch drei Striche im oberen Display angezeigt.
- Seite 3 Anschlussplan, wenn Temperaturregler und Messgerät mit 12V versorgt werden Anschlussplan, wenn das Messgerät nicht mit 12 V versorgt wird...
