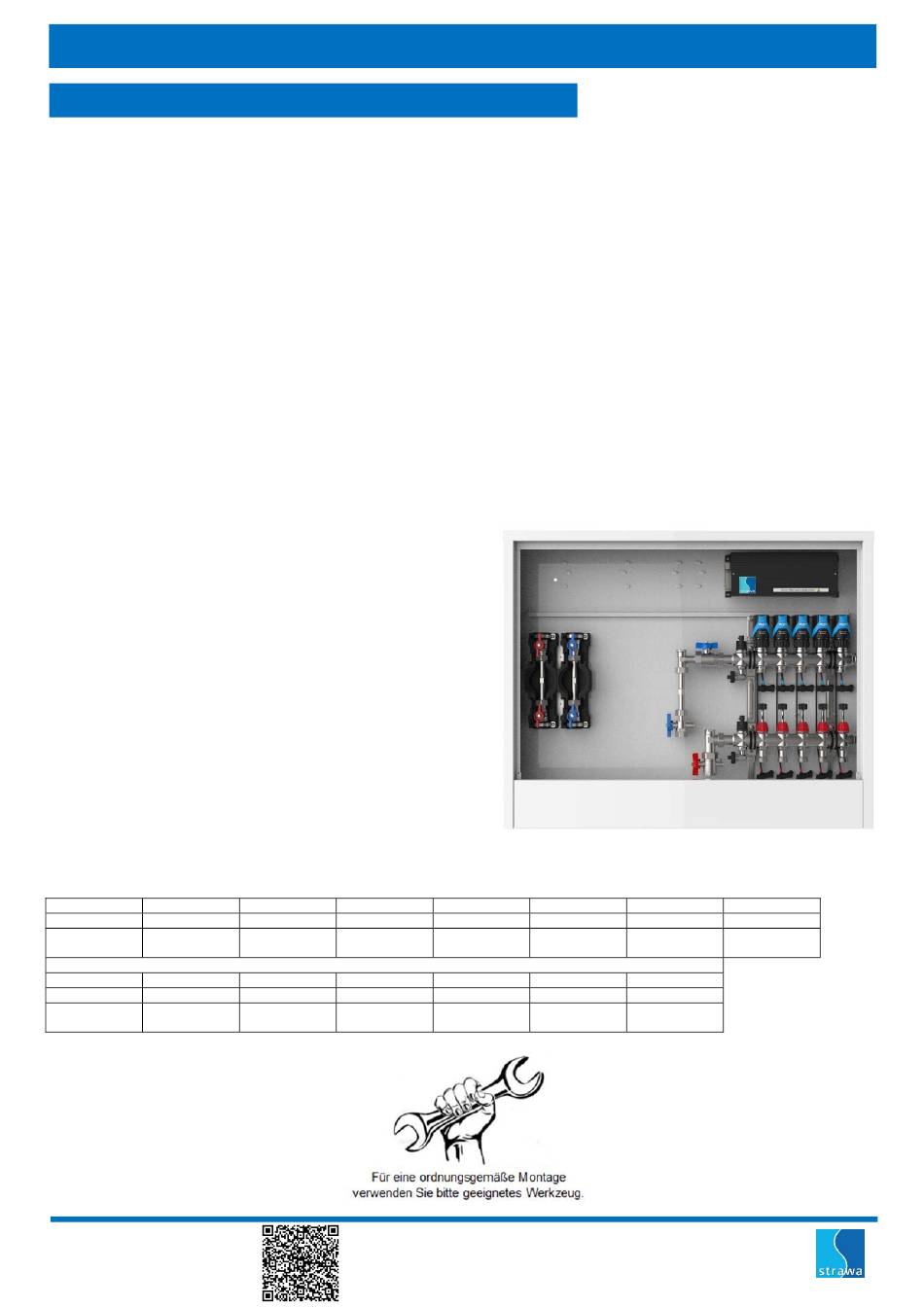

Bedienungsanleitung
Comfort Anschlussstation FBH-18-V-W2-WMZ-CA-EGO
Beschreibung
Wärmestation für Flächenheizung, gewährleistet den vollautomatischen hydraulischen Abgleich über das EGO-
System. Das integrierte EGO-System besteht aus dem FBH-Anschlussverteiler e-class 18 und für jeden Heizkreis ist
ein intelligenter autonomer elektrothermischer Regelantrieb montiert. Die strawalogiX Klemmleiste 230 V ist im
Schrank auf ein Montageblech montiert und die EGO-Regelantriebe sind auf der Klemmleiste vorverdrahtet.
Wärmestation bestehend aus vormontiertem Heizkreisverteiler e-class 18 mit Wärmezählerverrohrung im Comfort-
Aufputz-Schrank CA und eingebauter Kalt- und Warmwasserzählerstrecke, sowie vorverdrahteter strawalogiX
Klemmleiste mit EGO-Regelantrieben.
Der Primäranschluss ist vertikal ausgerichtet.
Vorteile des EGO-Systems
-
der Heizkreisverteiler ist immer hydraulisch abgeglichen
-
EGO funktioniert mit allen handelsüblichen Raumtemperaturreglern
-
kein manueller hydraulischer Abgleich am Verteiler erforderlich
-
keine Voreinstellung oder Inbetriebnahme erforderlich
-
niedrigste Druckverluste am Verteiler (handelsübliche dynamisch
regelnde Thermostatlösungen erfordern Mindestdrücke > 150 mbar)
-
werkzeuglose Montage
-
manuelle Bedienung Offen-Auto
-
preiswerter vollautomatischer hydraulischer Abgleich
Auslegungsdaten
max. Wärmeleistung
max. Volumenstrom
max. Betriebstemperatur 70 °C
max. Vorlauftemperatur 60 °C (in Stellung Automatik ist die
max. Betriebsdruck
Bedienungsanleitungen der Einzelkomponenten
siehe Folgeseiten
Artikelübersicht
Heizkreise
2
Artikel-Nr.
5203407402
Schrank
732 x 710
B x H in mm
Heizkreise
9
Artikel-Nr.
5203407409
Schrank
1032 x 710
B x H in mm
Technische Änderungen vorbehalten.
Stand 03/2021
Für mehr Informationen zum Artikel
QR-Code scannen
25 kW bei ΔT 10 K
2,14 m³/h
Vorlauftemperaturbegrenzung aktiv)
4 bar
3
4
5203407403
5203407404
732 x 710
732 x 710
10
11
5203407410
5203407411
1032 x 710
1182 x 710
5
6
5203407405
5203407406
882 x 710
882 x 710
12
13
5203407412
5203407413
1182 x 710
1182 x 710
strawa Wärmetechnik GmbH
Gottlieb-Daimler-Straße 4
D - 99869 Schwabhausen
Modul 1
Art.-Nr.: 5203407405
7
8
5203407407
5203407408
882 x 710
1032 x 710
14
5203407414
1482 x 710
Telefon
+49 (0)36256 8661- 0
Telefax
+49 (0)36256 8661- 99
info@strawa.com
www.strawa.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Strawa Comfort Anschlussstation FBH-18-V-W2-WMZ-CA-EGO
Inhaltszusammenfassung für Strawa Comfort Anschlussstation FBH-18-V-W2-WMZ-CA-EGO
- Seite 1 Bedienungsanleitung Modul 1 Comfort Anschlussstation FBH-18-V-W2-WMZ-CA-EGO Beschreibung Wärmestation für Flächenheizung, gewährleistet den vollautomatischen hydraulischen Abgleich über das EGO- System. Das integrierte EGO-System besteht aus dem FBH-Anschlussverteiler e-class 18 und für jeden Heizkreis ist ein intelligenter autonomer elektrothermischer Regelantrieb montiert. Die strawalogiX Klemmleiste 230 V ist im Schrank auf ein Montageblech montiert und die EGO-Regelantriebe sind auf der Klemmleiste vorverdrahtet.
-
Seite 2: Comfort-Aufputz-Verteilerschrank Ca
Die Anforderungen der DIN 4109 / VDI 4100 und der VDE 0100 701 sind einzuhalten. Sicherheit Die Schränke erfüllen keine Anforderungen der Feuerwiderstandsklassen F30, F60, F90 usw. Bei bestehenden Brandschutzanforderungen wird empfohlen, den Verteilerschrank mit feuerfestem Material (z.B. Gipskarton o.ä.) zu verkleiden. strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. -
Seite 3: Anschlussgarnitur Vertikal, Mit Wmz
Wartungsarbeiten dürfen nur im drucklosen Zustand erfolgen. Unter normalen Betriebsbedingungen benötigen die Kugelhähne keine Wartung. Wir empfehlen jedoch, die Kugelhähne mindestens einmal pro Jahr zu bedienen, um dauerhaft die optimale Funktionstüchtigkeit zu erhalten. Diese setzt eine einwandfreie Wasserqualität, sowie den korrekten Einbau voraus strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. -
Seite 4: Fb-Anschlussverteiler E-Class 18
Beim Füll- und Ergänzungswasser ist die Einhaltung der VDI 2035 zu beachten. Ablagerungen an den Schaugläsern stellen keine Funktionsbeeinträchtigung des Durchflussanzeigers Min / Max dar, können aber auf eine unzureichende Qualität des Anlagenwassers hinweisen. Eine Reinigung des Durchflussanzeigers Min / Max ist nicht vorgesehen. strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. - Seite 5 Wartungsarbeiten dürfen nur im drucklosen Zustand erfolgen. Unter normalen Betriebsbedingungen benötigen die Kugelhähne keine Wartung. Wir empfehlen jedoch, die Kugelhähne mindestens einmal pro Jahr zu bedienen, um dauerhaft die optimale Funktionstüchtigkeit zu erhalten. Diese setzt eine einwandfreie Wasserqualität, sowie den korrekten Einbau voraus. strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten.
- Seite 6 Die Vorlauftemperaturbegrenzung arbeitet nur, wenn der blaue Klapphebel nach oben auf Stellung Automatik umgelegt ist. Diese Funktion ersetzt keine Maximaltemperaturbegrenzung, welche eine Überschreitung der Temperaturen im Estrich (z.B. nach DIN 18560-2) sicher verhindert. Technische Änderungen vorbehalten. strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Gottlieb-Daimler-Straße 4...
-
Seite 7: Störungen Und Problemlösungen
Stromversorgung zum EGO prüfen Pumpe in Betriebsmodus Δp-c Konstantdruck schalten und Förderdruck einstellen Raumtemperaturregler überprüfen bzw. auf höhere Raumtemperatur stellen Durchfluss kontrollieren, ggf. Heizkreise nachentlüften Technische Änderungen vorbehalten. strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Gottlieb-Daimler-Straße 4 Telefax +49 (0)36256 8661- 99... - Seite 8 Gehäuse analog zu den Tauwasserbildung. Stellantrieben zu nutzen (Bild). Bei Nichtbelegung der Klemme ist hier eine Brücke zu setzen. Technische Änderungen vorbehalten. strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Gottlieb-Daimler-Straße 4 Telefax +49 (0)36256 8661- 99 Stand 09/2019 D - 99869 Schwabhausen info@strawa.com...
- Seite 9 Für die IBN der Pumpe und des Estrichaufheizens, kann die Pumpenlogik mit Hilfe einer einadrigen Brückenklemmung (L und S) erfolgen, bevor Raum- thermostate angeschlossen sind. Technische Änderungen vorbehalten. strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Gottlieb-Daimler-Straße 4 Telefax +49 (0)36256 8661- 99 Stand 09/2019 D - 99869 Schwabhausen info@strawa.com...
