Technické Údaje - Extol 8790031 Bersetzung Der Ursprünglichen Bedienungsanleitung

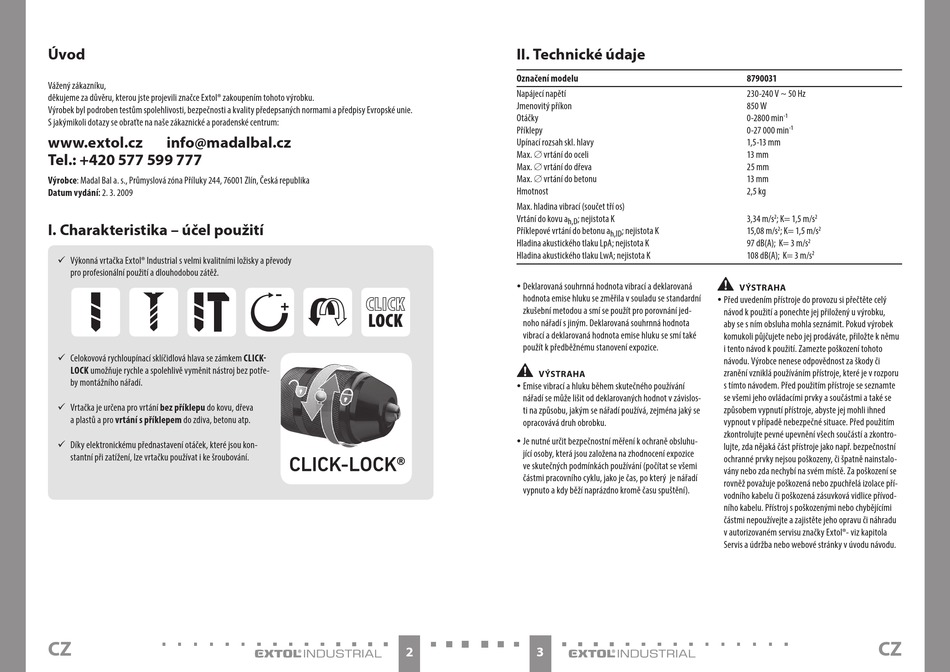

Úvod
CZ
Vážený zákazníku,
děkujeme za důvěru, kterou jste projevili značce Extol® zakoupením tohoto výrobku.
Výrobek byl podroben testům spolehlivosti, bezpečnosti a kvality předepsaných normami a předpisy Evropské unie.
S jakýmikoli dotazy se obraťte na naše zákaznické a poradenské centrum:
www.extol.cz info@madalbal.cz
Tel.: +420 577 599 777
Výrobce: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika
Datum vydání: 2. 3. 2009
I. Charakteristika – účel použití
 Výkonná vrtačka Extol® Industrial s velmi kvalitními ložisky a převody
pro profesionální použití a dlouhodobou zátěž.
 Celokovová rychloupínací sklíčidlová hlava se zámkem CLICK-
LOCK umožňuje rychle a spolehlivě vyměnit nástroj bez potře-
by montážního nářadí.
 Vrtačka je určena pro vrtání bez příklepu do kovu, dřeva
a plastů a pro vrtání s příklepem do zdiva, betonu atp.
 Díky elektronickému přednastavení otáček, které jsou kon-
stantní při zatížení, lze vrtačku používat i ke šroubování.
CZ
II. Technické údaje
Označení modelu
Napájecí napětí
Jmenovitý příkon
Otáčky
Příklepy
Upínací rozsah skl. hlavy
Max. ∅ vrtání do oceli
Max. ∅ vrtání do dřeva
Max. ∅ vrtání do betonu
Hmotnost
Max. hladina vibrací (součet tří os)
Vrtání do kovu a ; nejistota K
h,D
Příklepové vrtání do betonu a
Hladina akustického tlaku LpA; nejistota K
Hladina akustického tlaku LwA; nejistota K
y Deklarovaná souhrnná hodnota vibrací a deklarovaná
hodnota emise hluku se změřila v souladu se standardní
zkušební metodou a smí se použít pro porovnání jed-
noho nářadí s jiným. Deklarovaná souhrnná hodnota
vibrací a deklarovaná hodnota emise hluku se smí také
použít k předběžnému stanovení expozice.
•
VÝSTRAHA
y Emise vibrací a hluku během skutečného používání
nářadí se může lišit od deklarovaných hodnot v závislos-
ti na způsobu, jakým se nářadí používá, zejména jaký se
opracovává druh obrobku.
y Je nutné určit bezpečnostní měření k ochraně obsluhu-
jící osoby, která jsou založena na zhodnocení expozice
ve skutečných podmínkách používání (počítat se všemi
částmi pracovního cyklu, jako je čas, po který je nářadí
vypnuto a kdy běží naprázdno kromě času spuštění).
2 3
8790031
230-240 V ~ 50 Hz
850 W
0-2800 min -1
-1
0-27 000 min
1,5-13 mm
13 mm
25 mm
13 mm
2,5 kg
3,34 m/s ; K= 1,5 m/s
2
; nejistota K 15,08 m/s ; K= 1,5 m/s
2
h,ID
97 dB(A); K= 3 m/s
108 dB(A); K= 3 m/s
•
VÝSTRAHA
y Před uvedením přístroje do provozu si přečtěte celý
návod k použití a ponechte jej přiložený u výrobku,
aby se s ním obsluha mohla seznámit. Pokud výrobek
komukoli půjčujete nebo jej prodáváte, přiložte k němu
i tento návod k použití. Zamezte poškození tohoto
návodu. Výrobce nenese odpovědnost za škody či
zranění vzniklá používáním přístroje, které je v rozporu
s tímto návodem. Před použitím přístroje se seznamte
se všemi jeho ovládacími prvky a součástmi a také se
způsobem vypnutí přístroje, abyste jej mohli ihned
vypnout v případě nebezpečné situace. Před použitím
zkontrolujte pevné upevnění všech součástí a zkontro-
lujte, zda nějaká část přístroje jako např. bezpečnostní
ochranné prvky nejsou poškozeny, či špatně nainstalo-
vány nebo zda nechybí na svém místě. Za poškození se
rovněž považuje poškozená nebo zpuchřelá izolace pří-
vodního kabelu či poškozená zásuvková vidlice přívod-
ního kabelu. Přístroj s poškozenými nebo chybějícími
částmi nepoužívejte a zajistěte jeho opravu či náhradu
v autorizovaném servisu značky Extol®- viz kapitola
Servis a údržba nebo webové stránky v úvodu návodu.
2
2
2
2
CZ
