RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch
In diesem Benutzerhandbuch finden Sie Informationen zu unseren professionellen Magicard™ ID-Kartendruckern.
Folgende Beschreibungen finden Sie in dieser Anleitung:

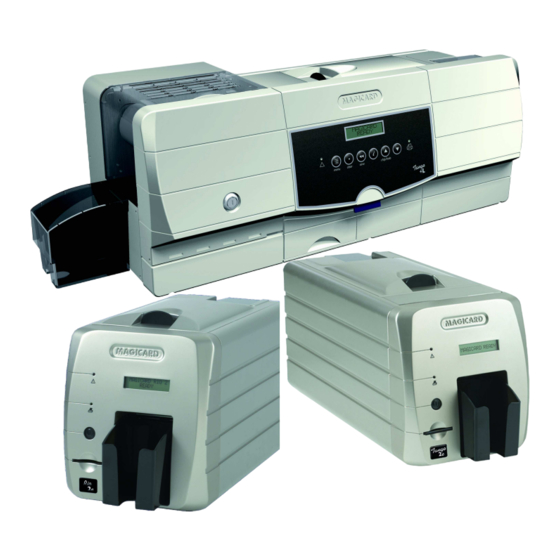

Magicard Rio 2e Serie
Sichere ID Kartendrucker
Magicard Tango 2e Serie
Sichere doppelseitige Kartendrucker
Magicard Tango +L Serie
Sichere doppelseitige Kartendrucker mit integrierter Laminierstation.
Standard
Standard
Freie 3-Jahres Garantie
Nur in Nordamerika und EU
Standard
Tango 2e
www.ultramagicard.com
Standard
Option
Option
Option
Version 5.00
09.11.2007
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Ultra electronics RIO 2e

  • Seite 1 RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Freie 3-Jahres Garantie Nur in Nordamerika und EU In diesem Benutzerhandbuch finden Sie Informationen zu unseren professionellen Magicard™ ID-Kartendruckern. Folgende Beschreibungen finden Sie in dieser Anleitung: Magicard Rio 2e Serie...

  • Seite 2: Inhaltsverzeichnis

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Inhalt Vor der Benutzung ....................................3 Sicherheitsbelehrung ................................. 3 Über diese Anleitung ................................. 3 1. Druckerinstallation ..................................4 2. Druckertreiber installieren - UltraDriver ............................6 USB Installation ..................................6 Parallel (LPT) - Installation ............................... 8 Ethernet Installation ..................................

  • Seite 3: Vor Der Benutzung

    Ultra Electronics Limited kann nicht für unsachgemäße Nutzung haftbar gemacht werden. This document contains proprietary information belonging to Ultra Electronics Limited and may not wholly or partially be copied, stored in a data retrieval system, disclosed to third parties or used for any purpose other than that for which is was supplied, without the express written authority of Ultra Electronics Limited.

  • Seite 4: Druckerinstallation

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch 1. Druckerinstallation Auspacken Rio 2e/Tango 2e Hopper und Feeder Stromkabel USB Kabel Treiber CD Verbrauchsmaterial Drucker aufstellen 4.Kartenauffangbehälter einsetzen Reinigungskarten & Roller Karten und Farbband • bitte sorgen Sie für ausreichend Platz: - zum Öffnen des Deckels...
  • Seite 5 RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Drucken Sie eine Testkarte Treiber CD einlegen 1. Stellen Sie den Drucker an (vorne) , dann hören Sie ein paar Gehen Sie zu Seite 6. Dort wird die Komplettinstallation beschrieben.

  • Seite 6: Druckertreiber Installieren - Ultradriver

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch 2. Druckertreiber installieren - UltraDriver USB Installation WICHTIG – Beachten Sie, dass der Drucker ausgeschaltet ist. Legen Sie die Treiber CD in den PC ein, der mit dem Drucker verbunden wird.
  • Seite 7 RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch USB Installation Fortsetzung - Warten Sie, bis die USB Treiber installiert sind Bei dem “Installation erfolgreich” Fenster können Sie auf beenden klicken. Schließen Sie jetzt den Drucker per USB an und schalten Sie den Drucker ein.

  • Seite 8: Parallel (Lpt) - Installation

    Sie auf “Ausführen”. Schreiben Sie: “D:\autorun” (wenn D ihr CD-Rom – Laufwerk ist), dann drücken Sie Enter. Die Hauptseite des Treibers öffnet sich. Wählen Sie Ihr Drucker Modell – Rio 2e oder Tango 2e oder Tango +L . Klicken Sie auf “Software installieren”...

  • Seite 9: Ethernet Installation

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Ethernet Installation WICHTIG – IT Netzwerke können unterschiedlich und komplex sein, deshalb ist es ratsam die Installation über Ihre IT Fachleute zu erledigen. Info – Die Standard IP-Adresse des Drucker steht auf ‘Dynamic’ (DHCP), daher holt sich der Drucker eine IP –...
  • Seite 10 RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Ethernet Installation (Fortsetzung) Legen Sie die Treiber CD ins Laufwerk des Benutzer PC-s. Wenn die CD nicht automatisch startet, klicken sie den Start-Button, dann klicken Sie auf “Ausführen”. Schreiben Sie: “D:\autorun” (wenn D ihr CD-Rom –...

  • Seite 11: Das Richtige Farbband Auswählen

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch 3. Das richtige Farbband auswählen • ist ein geeignetes Farbband YMCKO für Vollfarbdrucke für die Modelle Avalon, Rio2e und Tango2e. Farbbänder sind für die Modelle Avalon Duo und Tango2e, Mit diesem Farbband kann die Vorderseite vollfarbig und die Rückseite einfarbig Schwarz gedruckt werden.

  • Seite 12: Einlegen Des Farbbandes

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch 4. Einlegen des Farbbandes Öffnen Sie den Deckel Ihres Magicard Kartendruckers. Entfernen Sie zunächst das verbrauchte Farbband, indem Sie es anheben und rausnehmen. Bitte achten Sie unbedingt darauf, dass die Halterungen im Drucker nicht beschädigt werden.

  • Seite 13: Laminierfolie Einlegen

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch 6. Laminierfolie einlegen Laminierfolien - Typen Der Tango +L Kartendrucker nutzt 2 Arten: Patch Laminate – Diese Art von Laminierfolie wird mit einem kleinen Rand (normal 1-2mm) auf die Karte auflaminiert.

  • Seite 14: Die Richtigen Karten Auswählen

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch 7. Die richtigen Karten auswählen. Kartenmaterial Nicht alle Plastikkarten sind gleich. Für die beste Druckqualität nutzen Sie bitte auch qualitative hochwertige PVC Karten. Nutzen Sie nur reine PVC Karten. Auch kontaktlose Chipkarten oder kontaktbehaftete Chipkarten sollten eine glänzend polierte PVC Oberfläche haben.

  • Seite 15: Laminierte Karten9. Karten Einlegen

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch 8. Laminierte Karten Geeignete Kartentypen In der unten stehenden Tabelle können Sie die geeigneten Kartentypen entnehmen. Geeignet für Kartentyp Beschreibung Laminierung? PVC selbstklebend Selbstklebende Karten sind nicht zum laminieren geeignet. Sie Nein können mit dem Tango+L bedruckt werden, jedoch nicht laminiert...

  • Seite 16: Karten Einlegen

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch 9. Karten einlegen Ziehen Sie den Kartenschacht vertikal nach oben, bis Sie einen Widerstand merken, dann kippen Sie den Schacht um ca. 30º nach hinten und heben den Schacht raus.

  • Seite 17: Reinigung Des Kartendruckers

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch 10. Reinigung des Kartendruckers Reinigung ist Wichtig! • Das wichtigste für die gleichbleibende Qualität beim Druck oder auch beim Einzug der Karten ist, dass der Drucker regelmäßig gereinigt wird. Es wird empfohlen, dieses alle 350 Drucke (nach einem Farbbandwechsel) zu tun (Monochrom nach 1000).

  • Seite 18: Reinigungsutensilien

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Reinigungsutensilien 3 Reinigungskarten und 1 Reinigungsrolle sind im Drucker. Sie können zusätzlich weiteres Reinigungsmaterial bestellen (Reinigungskarten, Reinigungsrollen, Reinigungsstift) Reinigungssets für Europa, Middle East, Africa & Asia • Bestell-Nr.: # M9005-761 – 10 Reinigungskarten, 5 Rollen und ein Reinigungsstift.

  • Seite 19: Alle 1000 Drucke

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Alle 1000 Drucke- Step 2. Wechsel der Reinigungsrolle In dem Drucker befindet sich eine Reinigungskassette, mit der Reinigungsrolle (Bild Diese Rolle sollte mindestens alle 1000 Drucke ausgewechselt werden. Es wird die Plastikkleberolle ausgetauscht, nicht die ganze Reinigungskassette Reinigungskassette herausnehmen: •...

  • Seite 20: Druckertreiber Einstellungen

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch 11. Druckertreiber Einstellungen Zugang zu den Treibereinstellungen :- • Am PC auf “Start” >> • Rechte Maustaste auf Magicard “Drucker und Faxgeräte” Rio2e/Tango2e und auf (teilweise über die Druckeinstellungen “Systemsteuerung)
  • Seite 21 RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Doppelseitig drucken: Geben Sie an, ob Sie einseitig oder beidseitig drucken möchten (Tango). nur Kartenvorderseite: Der Drucker druckt nur auf der oberen Kartenseite (Vorderseite) – Standard für Rio2e Beidseitig: Diese Option ist für Tango 2e &Tango +L Druckermodelle.

  • Seite 22: Kartenvorderseite Und Kartenrückseite

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Druckoptionen (Fortsetzung) Kartenauswurf Ein: nur Tango 2e & Tango +L Wenn eine Kodierung nicht einwandfrei durchgeführt werden konnte, fällt die Karte in das Reject -Fach. Auswurfseite: nur Tango 2e & Tango +L Zeigt an, welche Kartenseite beim Auswurf oben ist.
  • Seite 23 RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Farbformat Die Vorschau mit den zwei Papageien gibt Ihre Änderungen bei Wechsel des Farbformates wieder. Sind die Papageien farbig werden Ihre Bilder ebenfalls vollfarbig gedruckt. Werden sie schwarz/weiß angezeigt drucken sie nur monochrom.
  • Seite 24 RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch HoloKote™: Ist diese Option aktiviert wird ein Wasserzeichen als Kopierschutz auf die gesamte Oberfläche der Karte gedruckt. Das Wasserzeichen besteht aus 24 Symbolen, die in einem Gitter von 4 x 6 angeordnet werden (ergibt eine Gesamtfläche von 158 x 149 Pixeln).
  • Seite 25 RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Schwarzoptionen: Rasterung (nur Monochrom): Verwenden Sie ein Schwarzband in Ihrem Drucker müssen Sie zuvor die Monochrome (K Only) Option in Ihren Druckereinstellungen (Kartenvorder- und Kartenrückseite) aktivieren. Wenn Sie ein Farbbild drucken, das zuvor noch in Schwarz/Weiß...
  • Seite 26 RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Beschichtungsoptionen: Standardmäßig wird die Karte mit einer transparenten Schutzfolie beschichtet. Mit den Beschichtungsoptionen lässt sich Größe und Position Ihrer der Schutzfolie anpassen oder unterbrechen um freie Stellen zu erzeugen. Auswahl des Folienbereiches: Aktivieren Sie die Beschichtungsoptionen, um die Position der Schutzfolie zu konfigurieren.
  • Seite 27 RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Sicherheitsoptionen: HoloKote™ ist ein Sicherheitssystem, um die Karte vor einer Vervielfältigung zu schützen. Diese spezielle Funktion ermöglicht Ihnen automatisch ein Sicherheits-Wasserzeichen auf die Oberfläche Ihrer Karte zu drucken, ohne das hierbei weitere Kosten für Sie entstehen.

  • Seite 28: Registerkarte Laminierung: (Nur Tango +L)

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Registerkarte Laminierung: (nur Tango +L) Der Laminiervorgang Reiter Erlaubt Ihnen Anpassungen an der Laminierung vorzunehmen. Sie sind ebenfalls in der Lage, bestimmte Profile zu unterschiedlichem Kartenmaterial etc. anzulegen. Nur laminieren Diese Option wird genutzt, um den Druck zu überspringen und nur zu laminieren.

  • Seite 29: Die Erweiterten Einstellungen

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Die erweiterten Einstellungen: Die erweiterten Einstellungen erlauben Ihnen spezielle Farbkorrekturen und Positionierung des Bildes auf der Karte zu konfigurieren. Farbsteuerung: Die Option zur Farbkorrektur unterstützt sie bei der Anpassung der unterschiedlichen Charakteristiken von Druckköpfen und Farbbändern.
  • Seite 30 RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Druckkopfleistung: Diese Einstellungen ermöglicht Ihnen durch Änderungen der Druckkopfleistung Einfluss auf die Druckqualität zu nehmen. Gelb (Yellow), Magenta, Cyan (YMC): Durch eine Erhöhung oder Reduzierung der YMC Leistung erfolgt eine Erhöhung bzw. Reduzierung der Farbdichte. Bilder werden dunkler gedruckt oder aufgehellt.

  • Seite 31: Magnetstreifenkodierung

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Magnetstreifenkodierung: Optionen zur Einstellung der Magnetstreifenkodierung werden nur von Druckern die eine Kodier-Einheit besitzen unterstützt Karteneinstellungen: Nur Codieren: Diese Option sollte aktiviert werden, falls die Karten nur kodiert und nicht bedruckt werden sollen.

  • Seite 32: Speichern & Wiederherstellen

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Speichern & Wiederherstellen: Der Speichern & Wiederherstellen Reiter wird verwendet, um die Einstellungen Ihres Treibers in einer Datei zu speichern. Wir schlagen vor, die Einstellungen Ihres Treibers zu speichern, bevor Sie Änderungen vornehmen. Mit Hilfe der Datei lassen sich: •...

  • Seite 33: Deinstallation Des Ultratreibers

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch 12. Deinstallation des UltraTreibers • Öffnen Sie “Software” Um den UltraTreiber zu löschen:- • Gehen Sie zu “Start” >> “Systemsteuerung” klassische oder Ansicht Kategorie- ansicht • Wählen Sie den “Magicard Rio/Tango 2e”...

  • Seite 34: Magicard Support Utility

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch 13. Magicard Support Utility Die Anwendung unterstützt Sie bei einer fortgeschrittenen Analyse und Einstellung Ihres Druckers, falls Sie den technischen Service Ihres Magicard kontaktieren müssen. Es kann ebenfalls zur Aktualisierung der Firmware Ihres Magicard Druckers genutzt werden.
  • Seite 35 RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Query Printer: Hiermit lassen sich erweiterte Informationen über den Drucker sammeln. Falls Sie Probleme mit Ihrem Drucker haben, werden Sie evtl. gebeten diese zur Diagnose an den Technischen Support weiterzuleiten.

  • Seite 36: Troubleshooting

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch 14. Troubleshooting Table 1 – Fehlerhafte oder minderwertige Ausdrucke Probleme mögliche Gründe Lösungen Falsche Wiedergabe der Farbe. Karte verrutscht aufgrund 1. Reinigen Sie alle Rollen. (siehe Abschnitt (Geister auf Fotografien etc.) verschmutzter Rollen.
  • Seite 37 RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Drucker kann das Farbband nicht Farbband wurde falsch eingelegt. 1. Legen Sie das Farbband richtig ein. (siehe richtig positionieren. (Farben Abschnitt 4 in diesem Dokument). werden falsch positioniert). Farbband reißt während des Farbband bleibt an der Karte haften.
  • Seite 38 RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Es wird mehr als nur eine Karte Kartenstärke wurde zu hoch eingestellt. Stellen Sie die Kartenstärke am Drucker eingezogen. (Oft begleitet von einem reißen des korrekt ein. Farbbandes). Tabelle 4 – Probleme mit der Magnetkodierung Probleme mögliche Gründe...
  • Seite 39 RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Table 6 Probleme mit dem Treiber Probleme mögliche Gründe Lösungen Sehr langsame Computer sendet im Hintergrund Nutzen Sie einen dedizierten Computer. Verbindungsgeschwindigkeit Anfragen an den Drucker. Verwenden Sie einen aktuellen Treiber.

  • Seite 40: Garantie (Englische Version)

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch 15. Garantie (Englische Version) UltraCoverplus™ Extended Warranty & Loaner Service If you purchased your Magicard printer in North America or the EU, you should be covered by our free three year UltraCoverplus™ extended warranty and loaner program. Outside of these...

  • Seite 41: Limited Warranty Information

    • Fitted with dye film rolls from any source other than Ultra Electronics, or have been used to print on anything other than card surfaces which are approved by Ultra and which will generally be made of PVC, be completely flat, and be free of harmful particles or substances.

  • Seite 42: Technischer Support, Service, Und Garantie (Englische Version)

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch 16. Technischer Support, Service, und Garantie (Englische Version) If you experience a problem or have warranty enquiries, call or fax our service center or visit our web site at (www.magicard.com)

  • Seite 43: Contact Us (Sales)

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch 17. Contact Us (Sales): Sales and Service Center for North and South America Ultra Electronics Card Systems 6711 - 176th Avenue NE, Redmond, WA 98052, USA. Tel: (425) 556-9708 Fax: (425) 556-3962 Email: USsales@UltraMagicard.com...
  • Seite 44 RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Sales and Service for Russia AAM Systems 14 Krasnokazarmennaja Str., Moscow, 111250, Russia. Tel: (007) 902 677 4394 Fax: (007) 095 362 7262 Email: aam@aamsystems.ru Web: www.aamsystems.ru Sales and Service for Singapore & Malaysia...

  • Seite 45: Emc (Englische Version)

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch 18. EMC (Englische Version) Federal Communications Commission (FCC) Statement This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules.
