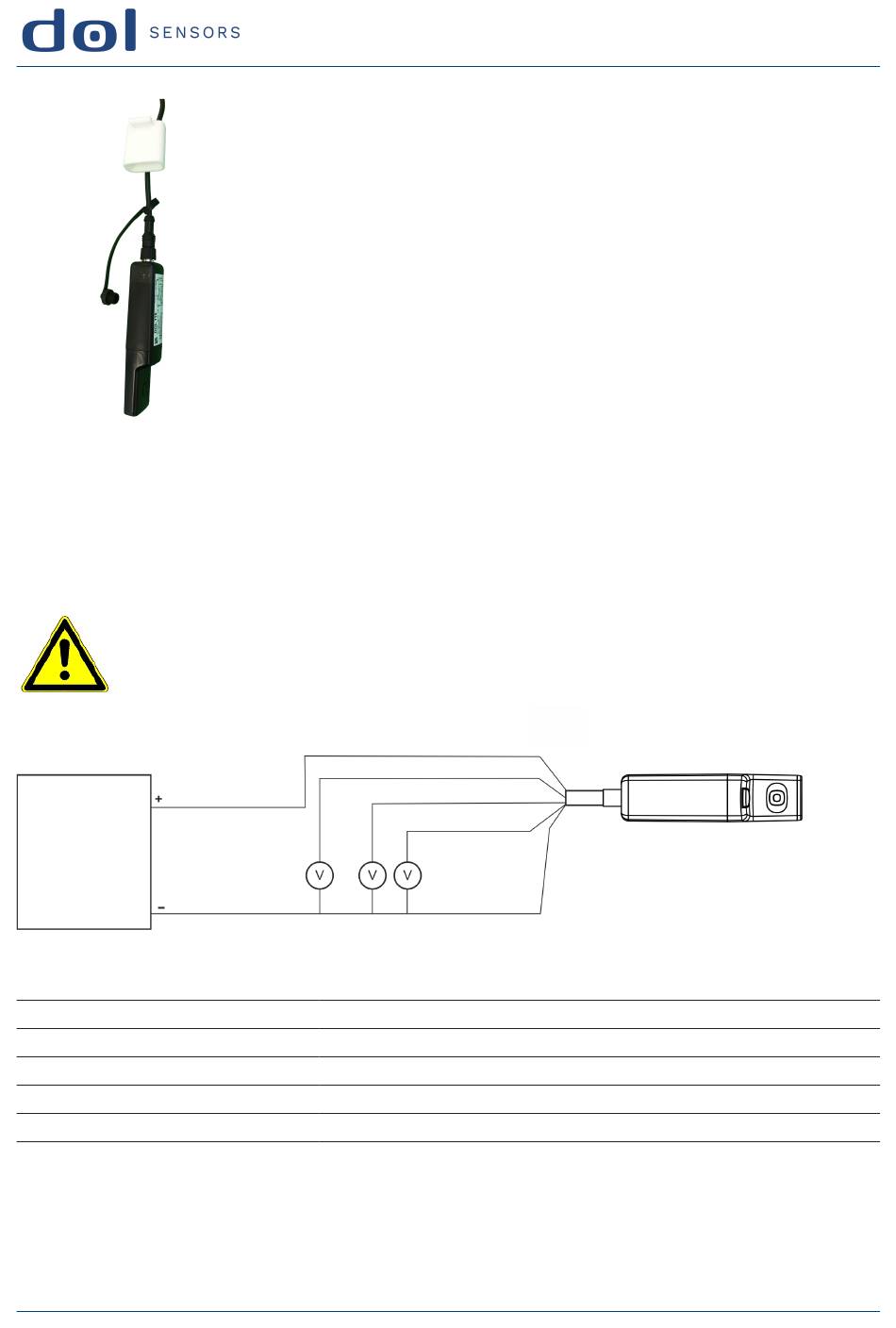

Schutzkappe
auf Kabel
montiert
Schutzstecker
Robuste
auf Kabel
Gehäuse
montiert
Die Sensorspitze benötigt
freien Luftdurchgang.
Abbildung 2
Wenn der Sensor für längere Zeit Wasser, Schwitzwasser oder hoher Luftfeuchtigkeit ausgesetzt war, muss er
eine Weile lang einer relativen Luftfeuchtigkeit von unter 80 % ausgesetzt sein, um korrekt zu messen.
3 Anschluss
Installationen, Wartungsarbeiten und Fehlersuche an alle elektrischen Geräten haben durch qua-
lifiziertes Fachpersonal entsprechend den nationalen und internationalen Vorschriften laut EN
60204-1 und den sonstigen in Europa geltenden EU-Vorschriften zu erfolgen.
V+ (Braun)
Stromversorgun
g
13,5- 30 V DC
GND (Blau)
Name
24 V
Relative Luftfeuchtigkeit (%RH)
o
Temperatur (
C)
CO
(ppm)
2
Masse
DOL 139
Die Sensorspitze benötigt freien Luftdurchgang.
Montieren Sie den Sensor so, dass er keinem direkten Sonnenlicht
ausgesetzt ist, da dies die Messgenauigkeit beeinträchtigt.
Der Sensor benötigt nach dem Anschluss 10 Minuten Aufwärmzeit.
%RH (Weiß)
oC
(Schwarz)
ppm CO2 (Grau)
Kabelfarbe
Braun
Weiß
Schwarz
Grau
Blau
www.dol-sensors.com
Technische Bedienungsanleitung
M12-Stecker
1
2
4
5
3
3
