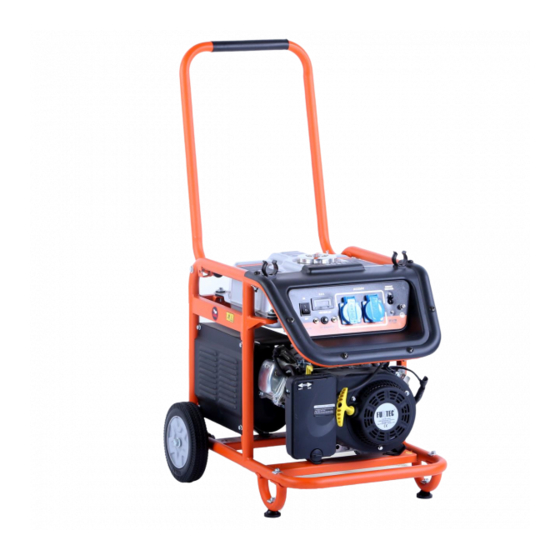

Fuxtec FX-SG3800 Original Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Fuxtec FX-SG3800
Inhaltszusammenfassung für Fuxtec FX-SG3800
- Seite 1 Originalbedienungsanleitung Stromerzeuger FX-SG-Serie...
-
Seite 2: Inhaltsverzeichnis
Originalbedienungsanleitung Stromerzeuger FX-SG-Serie Inhalt Verwendete Symbole ........ 3 Symbole am Stromerzeuger ..... 3 Zu Ihrer Sicherheit ........4 Auf einen Blick .......... 9 Technische Daten ........11 Vor der Inbetriebnahme ......13 Betrieb ............ 14 Wartung und Pflege ........ 17 Fehlersuche .......... -
Seite 3: Bestimmungsgemäße Verwendung
Originalbedienungsanleitung Stromerzeuger FX-SG-Serie Bestimmungsgemäße Ver- Achtung! Maximaler Lärmpegel wendung 97 dB! Der Stromerzeuger ist ausschließlich be- stimmt: Stellungen Kraftstoff- − Zum Erzeugen von Strom in den unter absperrhahn “Technische Daten“ angegebenen Span- nungsbereichen. − Zur Verwendung entsprechend den in die- ser Bedienungsanleitung gegebenen Be- schreibungen und Sicherheitshinweisen. -
Seite 4: Allgemeine Sicherheitshinweise
Originalbedienungsanleitung Stromerzeuger FX-SG-Serie Allgemeine Sicherheitshin- ◼ Lassen Sie sich, vor Gebrauch des Strom- erzeugers gegebenenfalls von Ihrem weise Fachhändler einweisen. ◼ Verwenden Sie nur die vom Hersteller vor- WARNUNG! gegebenen Ersatzteile und Schutzvorrich- Lesen Sie alle Sicherheitshinweise und tungen. Der Gebrauch anderer Ersatzteile Anweisungen. -
Seite 5: Explosions- Und Brandgefahr
Originalbedienungsanleitung Stromerzeuger FX-SG-Serie ◼ Verletzungsgefahr durch elektrische Arbeitsplatzsicherheit Spannung! ◼ Halten Sie den Standplatz des Stromer- Lassen Sie Installations-, Reparatur- und zeugers sauber und gut beleuchtet. Un- Wartungsarbeiten an Motor, Generator so- ordnung oder unbeleuchtete Örtlichkeiten wie elektrischen und elektronischen Kom- können zu Unfällen führen. -
Seite 6: Zusätzliche Sicherheitshinweise
Originalbedienungsanleitung Stromerzeuger FX-SG-Serie − Schädigung des Gehöres, wenn kein vor- Eigenmächtige Veränderungen am Strom- erzeuger schließen eine Haftung des Her- geschriebener Gehörschutz bei Dauerbe- stellers für daraus resultierende Schäden trieb getragen wird, aus. − Einatmen von Abgasen des Verbren- ◼ Verwenden Sie nur Original- oder vom nungsmotors, Hersteller zugelassene Ersatzteile. -
Seite 7: Informationen Zur Lärmentwicklung
Originalbedienungsanleitung Stromerzeuger FX-SG-Serie Das kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhö- hen. VORSICHT! Bei einem Schalldruck über 85 dB(A) muss Gehörschutz getragen werden. Informationen zur Lärmentwicklung VORSICHT! Der tatsächlich vorhandene Vibrationsemissi- onswert während der Benutzung des Strom- abnehmers kann von dem in der Bedie- nungsanleitung bzw. -
Seite 9: Auf Einen Blick
Originalbedienungsanleitung Stromerzeuger FX-SG-Serie Auf einen Blick Handgriff mit Seilzug Display Luftfiltergehäuse 400 V-Steckdose Minuspol Ladekabelanschluss Tankdeckel DC-Reset-Taste 230 V-Steckdose Pluspol Ladekabelanschluss AC-Sicherungsschalter Schlüsselschalter Elektrostart Erdungsanschluss (nur bei FX-SG7500B) - Seite 10 Originalbedienungsanleitung Stromerzeuger FX-SG-Serie Gestell Kraftstoffabsperrhahn Kraftstofftank Öleinfüllverschluss Kurzanleitung Start/Stopp Elektrostarter (nur bei FX-SG7500B) Starterbatterie (nur bei FX-SG7500B) Motorseite Generatorseite...
-
Seite 11: Technische Daten
Originalbedienungsanleitung Stromerzeuger FX-SG-Serie Chokehebel Dämpfungselement Vergaser Öleinfüllverschluss Ölfilterbecher mit Filter Technische Daten Benennung Einheit Typ/Wert Stromerzeuger-Modell FX-SG FX-SG 3800 7500/7500A/7500B Motortyp 4-Takt OHC; luftgekühlter 1-Zylindermotor Hubraum Motoröl FUXTEC SAE 30 Ausgangsleistung maximal kW/min 4.7/3600 9.2/3600 – Zündungssystem Transistorzündung ohne Kontakt... - Seite 12 Originalbedienungsanleitung Stromerzeuger FX-SG-Serie – Anlasssystem manuell / elektrisch bei FX-SG7500B Kraftstoff Super Benzin 95 Oktan Fassungsvermögen Kraftstofftank Zündkerze Transistorzündung ohne Kontakt Kraftstoffverbrauch kg/h 1.77 3.33 Fassungsvermögen Motoröl Gemessener Schalldruckpegel dB(A) Gemessener dB(A) Schallleistungspegel Motordaten Garantierter Schallleistungspegel dB(A) Unsicherheit maximale Einsatzhöhe 1500 Temperatureinsatzbereich °C...
-
Seite 13: Vor Der Inbetriebnahme
Originalbedienungsanleitung Stromerzeuger FX-SG-Serie Vor der Inbetriebnahme ◼ Schrauben Sie den Öleinfüllverschluss zu- sammen mit dem Ölmessstab aus dem Einfüllstutzen und ziehen Sie ihn heraus. Stromerzeuger auf Vollständigkeit der Lieferung Reinigen Sie den Ölmessstab mit einem und Transportschäden kontrollieren. sauberen Lappen. HINWEIS ◼... -
Seite 14: Betrieb
Originalbedienungsanleitung Stromerzeuger FX-SG-Serie − Lassen Sie den Filtereinsatz trocknen. ◼ Verbinden Sie den Anschluss des Gene- rators mit elektrischem Anlasser zuerst mit − Benetzen Sie den Filtereinsatz mit sau- dem Pluspol der Batterie und danach mit berem Motoröl. dem Minuspol. −... - Seite 15 Originalbedienungsanleitung Stromerzeuger FX-SG-Serie AC-Sicherungsschalter Schalten Sie nach beendetem Ladevorgang zuerst den Generator aus und trennen Sie erst dann die Verbindung zur Batterie! WARNUNG! Beim Laden einer Batterie entwickeln sich entzündliche Gase. − Achten Sie deshalb während des Lade- vorgangs auf ausreichende Belüftung. −...
- Seite 16 Originalbedienungsanleitung Stromerzeuger FX-SG-Serie Schlüsselschalter Elektrostart Choke Ein Elektrostarter ist nur am Modell HINWEIS FX-SG7500B vorhanden. Bei warmem Motor nicht den Choke benut- ◼ Schlüsselschalter aus der Stellung ”ON” in zen. Stellung ”START“ drehen. ◼ Choke in Stellung “RUN“ stellen. ◼ Nach dem Start den Schlüsselschalter wieder in Stellung “ON“...
-
Seite 17: Wartung Und Pflege
Originalbedienungsanleitung Stromerzeuger FX-SG-Serie fach), Kompressoren, Kreissägen, Betonmi- Wartung und Pflege scher und andere Baugeräte. WARNUNG! Soll der Stromerzeuger zwei oder mehrere Vergewissern Sie sich vor jeglichen War- Verbraucher versorgen Folgendes beachten: tungs-, Reparatur-, Reinigungs- und Über- ◼ Verbraucher nacheinander anschließen prüfungsmaßnahmen, dass der Motor aus- geschaltet ist und alle Komponenten abge- und einschalten. - Seite 18 Originalbedienungsanleitung Stromerzeuger FX-SG-Serie Wartungsmaßnahmen ◼ Rußablagerungen von den Elektroden der Zündkerze mit Drahtbürste entfernen. Motorölwechsel HINWEIS Lassen Sie das Motoröl ab, wenn der Motor nach dem Abschalten noch warm ist. Auf diese Weise ist das schnelle und vollständige Ablassen des Motoröls gewährleistet. ◼...
-
Seite 19: Fehlersuche
Originalbedienungsanleitung Stromerzeuger FX-SG-Serie Vernachlässigung von Reinigungsmaßnah- ◼ Ölfilterbecher herausschrauben. men führt ggf. zu Materialschäden und Funk- ◼ Gegen Richtung des Hinweispfeils Ölfilter- tionsstörungen. becher mit Druckluft gründlich ausblasen. ◼ Neuen Gummi-Dichtungsring auf Dichtflä- Den Stromerzeuger nicht mit Wasser ab- che des Ölfilterbechers auflegen und Ölfil- spritzen. -
Seite 20: Transport
Originalbedienungsanleitung Stromerzeuger FX-SG-Serie Transport WARNUNG! Explosionsgefahr! Bei einem Transport des Stromerzeugers mit einem Auto, grundsätzlich den Kraftstofftank vorher den Kraftstofftank entleeren VORSICHT! Verletzungsgefahr! Beim Transport und beim Standortwechsel während der Arbeit Stromerzeuger grund- sätzlich ausschalten! Reparaturen Lassen Sie Reparaturen ausschließlich durch eine vom Hersteller autorisierte Kunden- dienstwerkstatt mit dafür qualifiziertem und autorisiertem Fachpersonal ausführen. - Seite 21 FX SG7500A / FX SG7500B Zertifizierungsstelle: TÜV SÜD Product Service GmbH, Zertifizierungsstelle Ridlerstraße 65, D-80339 München 9. Verantwortlich für technische Unter- lagen: FUXTEC GmbH Kappstrasse 69 D-71083 Herrenberg Unterschrift: (Geschäftsführer) Datum: 03.03.2021 Hersteller: FUXTEC GmbH Kappstrasse 69 71083 Herrenberg – Germany...
