Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise Allgemeine Beschreibung Übersicht Bedienelemente Inbetriebnahme Betriebsanzeige Signalisierung von Metall Ausschalten der MTC-Sonde QFC - Funktion Anzeige mineralisierter Böden Batteriekontrolle Stabhalterung Horizontale / vertikale Empfindlichkeitskurven Lieferumfang Technische Daten MTC-Sonde Was Sie bei der Suche beachten sollten... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme aufmerksam durch und beachten Sie die Sicherheitshinweise! Alle Tätigkeiten an und mit diesem Gerät sind so auszuführen, wie sie in dieser Bedienungsanleitung beschrieben sind. Deshalb: bewahren Sie diese Bedienungsanleitung für den weiteren Gebrauch auf. - Seite 5 • Benutzen Sie die MTC-Sonde nicht weiter, wenn diese beschädigt ist. • Versuchen Sie auf keinen Fall, das Gerät selber zu öffnen und/oder zu reparieren. Wenden Sie sich im Störungsfall an unser Service-Team. • die eingeschaltete MTC-Sonde kann sensible elektronische Geräte wie z.B. Herzschrittmacher stören.
-
Seite 6: Allgemeine Beschreibung

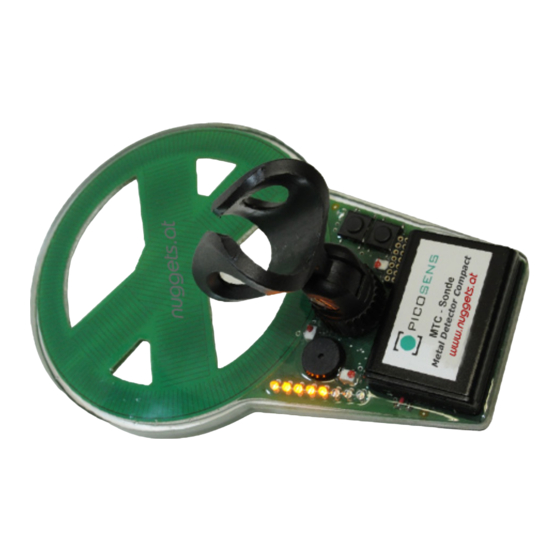

Allgemeine Beschreibung Die MTC-Sonde („metal detector travel compact“) zeichnet sich durch höchste Empfindlichkeit bei kompakter Bauform und geringem Gewicht aus. Dank des intelligenten Mikroprozessors ist kein manuellen Abgleich nötig. Die MTC-Sonde wurde bewusst als Allmetalldetektor mit höchster Empfindlichkeit auf Gold konzipiert. - Seite 7 Notizen...
-
Seite 8: Übersicht Bedienelemente
Übersicht Bedienelemente... - Seite 9 Taste 1: Einschalten / Kalibrierung / Batteriekon- trolle Taste 2: Ausschalten Batteriefach Metallanzeige / Batteriestandanzeige Aufnahme für Stabhalterung Betriebsanzeige...
-
Seite 10: Inbetriebnahme
2. Drei Batterien vom Typ AAA einlegen - auf Polung achten! 3. Halterung für beliebigen nicht-metallischen Stab aufschrauben. Die flexible Stabaufnahme ermöglicht die Verwendung von z.B. „Wanderstöcken“ mit einem Durchmesser von 25 bis 30 mm. 4. MTC-Sonde durch Doppelklick der Taste 1 einschalten. - Seite 11 Nach dem Einschalten gleicht sich die MTC-Sonde selbstständig auf die Umgebungsbedingungen ab. Dieser Vorgang dauert ca. 3-5 Sekunden und wird durch die Leuchtdiodenreihe angezeigt. Zum Abschluss der Kalibrierung signalisiert ein einzelnes Tonsignal die Betriebsbereitschaft der MTC-Sonde. Ende des automatischen Abgleichs: 1 Ton...
- Seite 12 Von größeren Metallgegenständen - wie z.B. Autos - ist dabei ein Mindestabstand von 4 Metern einzuhalten. Befindet sich während eines Kalibriervorgangs zu viel Metall in der Nähe der MTC-Sonde, so kann die Kalibrierung nicht ordnungsgemäß abgeschlossen werden. Dies wird durch wechselseitiges Blinken der ersten und der...
-
Seite 13: Betriebsanzeige
Betriebsanzeige Nach erfolgter Kalibrierung blitzt die Betriebsanzeige ca. einmal pro Sekunde auf und zeigt damit den ordnungsgemäßen Betrieb mit höchstmöglicher Empfindlichkeit an. Blinkt 1 mal pro Sekunde... -
Seite 14: Signalisierung Von Metall
Objektes auf. Parallel zur Anzeige ertönt ein in der Tonhöhe aufsteigendes akustisches Signal. Die Betriebsanzeige erlischt während der Metallanzeige. Die MTC-Sonde arbeitet ausschließlich im statischen Betrieb. Sie muss daher nicht über dem Boden geschwenkt werden, um Metall zu erkennen. -
Seite 15: Ausschalten Der Mtc-Sonde
Ausschalten der MTC-Sonde Die MTC-Sonde wird nach Gebrauch durch einen Doppelklick der Taste 2 ausgeschaltet. Taste 2 doppelklicken... -
Seite 16: Qfc - Funktion
QFC - Funktion Die „Quick Field Calibration“ gleicht die MTC-Sonde während des Betriebs automatisch auf die Umgebungsbedingungen ab. Die Sonde arbeitet somit immer mit der größten Detektionsempfindlichkeit. Die Kalibrierung der Sonde kann überprüft werden, indem der Detektor einfach „in die Luft“ gehalten wird (Mindestabstand zu Metall beachten!). -
Seite 17: Anzeige Mineralisierter Böden
Anzeige mineralisierter Böden Mineralisierte Böden werden von der MTC-Sonde durch ein schnelleres Blinken der Betriebsanzeige angezeigt (ca. 3x pro Sekunde). Die Metallsuchfunktion der Sonde ist weiterhin gegeben. Schnelles Blinken bei mineralisierten Böden... -
Seite 18: Batteriekontrolle
Solange Taste 1 gedrückt gehalten wird, signalisiert die LED- Anzeige den Spannungszustand der Batterien. Blinkt die letzte LED der Anzeige, sollten die Batterien gewechselt werden. Nach Loslassen der Taste 1 kalibriert sich die MTC-Sonde neu und kann wieder eingesetzt werden. Der Batteriestand wird im eingeschalteten sowie im ausgeschalteten Zustand angezeigt. -
Seite 19: Stabhalterung
Stabhalterung Für die schnelle Aufnahme eines nicht-metallischen Stabes (Kunststoff, Holz, Wanderstock) wird der mitgelieferte Stabhalter aufgeschraubt. Zur Ausrichtung des Stabhalters können wahlweise die mitgelieferten Gummiringe zwischen MTC-Sonde und Stabhalterung auf den Gewindeanschluss aufgesteckt werden. Stabhalterung... -
Seite 20: Aufstecken Des Gummiringes
Aufstecken des Gummiringes Korrekte Stellung der Stabhalterung... -
Seite 22: Horizontale / Vertikale Empfindlichkeitskurven
Horizontale / vertikale Empfindlichkeitskurven Horizontale Empfindlichkeitskurve Testobjekt: Messingkugel, Ø = 20 mm... - Seite 23 Horizontale Empfindlichkeitskurve Testobjekt: Messingkugel, Ø = 20 mm...
-
Seite 24: Lieferumfang
Lieferumfang • MTC - Sonde • Stabhalterung, 3 Gummiringe in verschiedenen Dicken • 3x AAA Batterie • Bedienungsanleitung... -
Seite 25: Technische Daten Mtc-Sonde
Technische Daten MTC-Sonde Messsystem: Halios®, Differential Field Processing Spulensystem: INPHAN IV HALIOS®-Signalprozessor: ELMOS 909.06 Messfrequenz: 83,3 kHz Stromversorgung: 3x AAA Batterie Stromaufnahme: ca. 58 mA Betriebszeit (Batterie 1200mA/h): 22 h E-Faktor: > 4,5 Abmessungen L x B x H: 19,1cm x 12,6cm x 2,3cm... -
Seite 26: Was Sie Bei Der Suche Beachten Sollten
