3. VERWENDUNG MIT DEM RASPBERRY PI
3.1 Anschluss
Für den Raspberry Pi verwenden wir ein USB zu TTL Modul. In unserem
Anwendungsbeispiel verwenden wir hierfür unseren Artikel SBC-TTL.

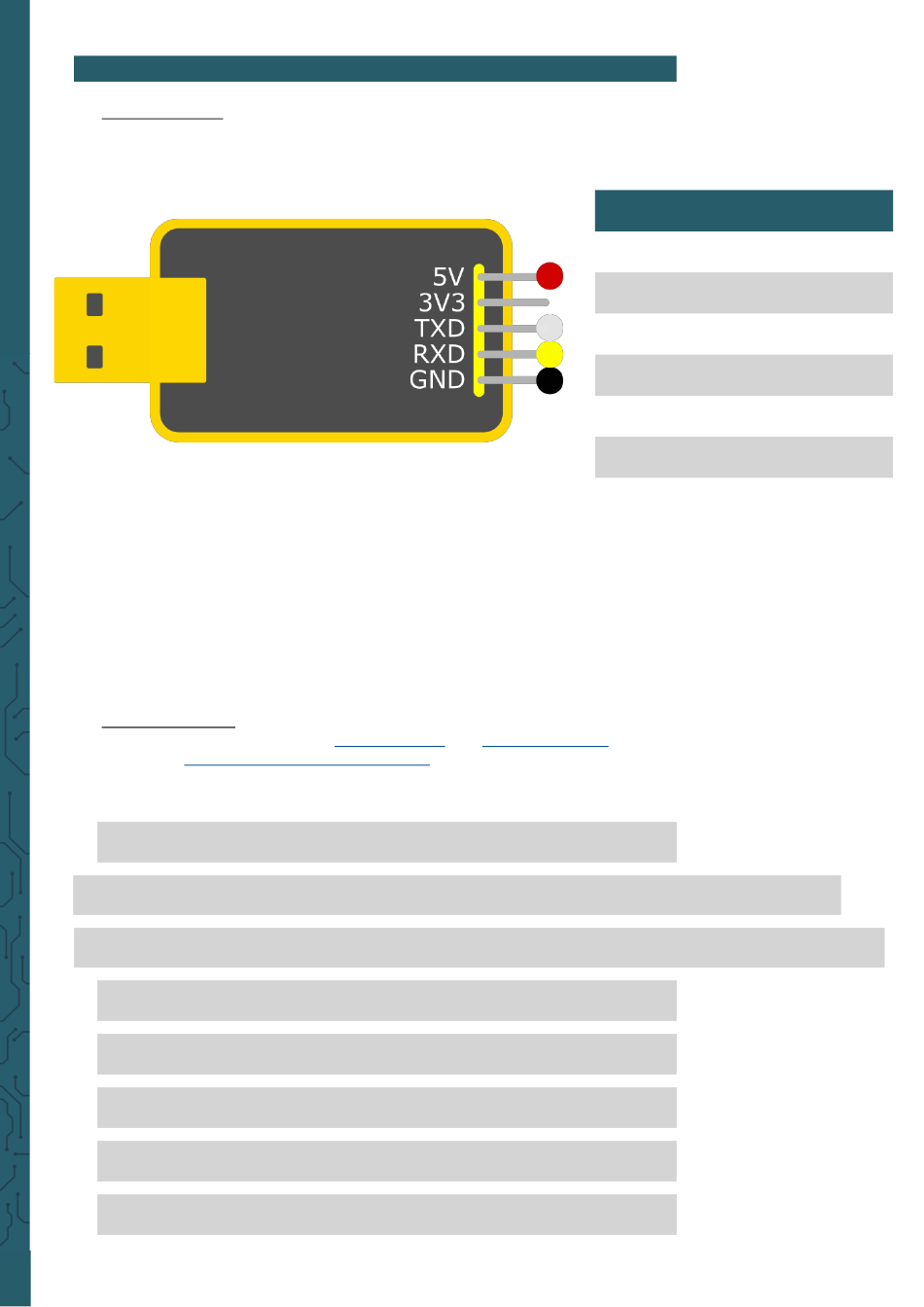

Dazu schließen wir den Fingerabdrucksensor wie folgt an den Adapter.
Schließen Sie nun das SBC-TTL an einen USB-Port Ihres Raspberry Pis an.
Wir verwenden das SBC-TTL, da der Sensor mittels 5 V versorgt wird und
TXD /RXD nur ein Logiklevel von 3,3 V besitzt. Daher könnte bei einem
direktem Anschluss der Raspberry Pi beschädigt werden.
Der Pin Touch ist ein Ausgangspin, welcher ein Signal ausgibt, ob ein
Finger auf dem Sensor aufgelegt worden ist. Mit dem Pin 3,3 V kann der
Sensor betrieben werden, ist dann jedoch nur in der Lage mittels des
Touch-Pins zu erkennen , ob ein Finger aufliegt und nicht den Fingerab-
druck auszulesen.
3.2 Installation
Wir verwenden die Bibliothek
German Free Software License
unter der
Fingerabdrucksensor anzusteuern.
Abhängigkeiten zu installieren, führen Sie die folgenden Befehle aus:
sudo bash
wget -O - https://apt.pm-codeworks.de/pm-codeworks.de.gpg | apt-key add -
wget https://apt.pm-codeworks.de/pm-codeworks.list -P /etc/apt/sources.list.d/
apt-get update
apt-get install python3-fingerprint --yes
apt-get -f install
exit
sudo stty -F /dev/ttyAMA0 57600
pyfingerprint
von bastianraschke, welche
veröffentlicht wurde, um den
Um die Bibliothek und alle ihre
Fingerabdrucksensor
5 V (Rot)
GND (Schwarz)
TXD (Gelb)
RXD (Weiß)
Touch (Grün)
3,3 V (Blau)
SBC-TTL
5 V
GND
RXD
TXD
-
-
