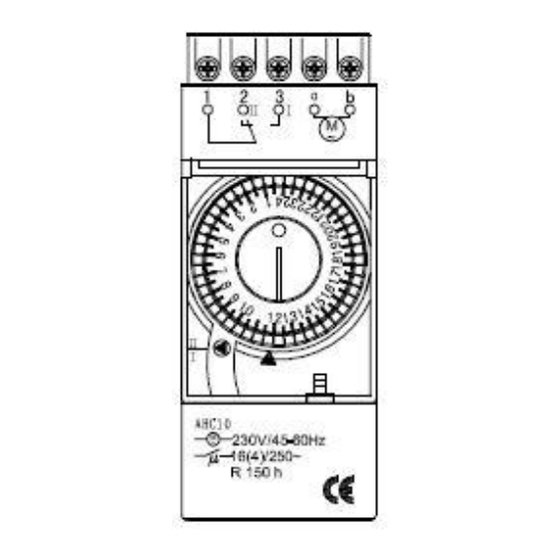

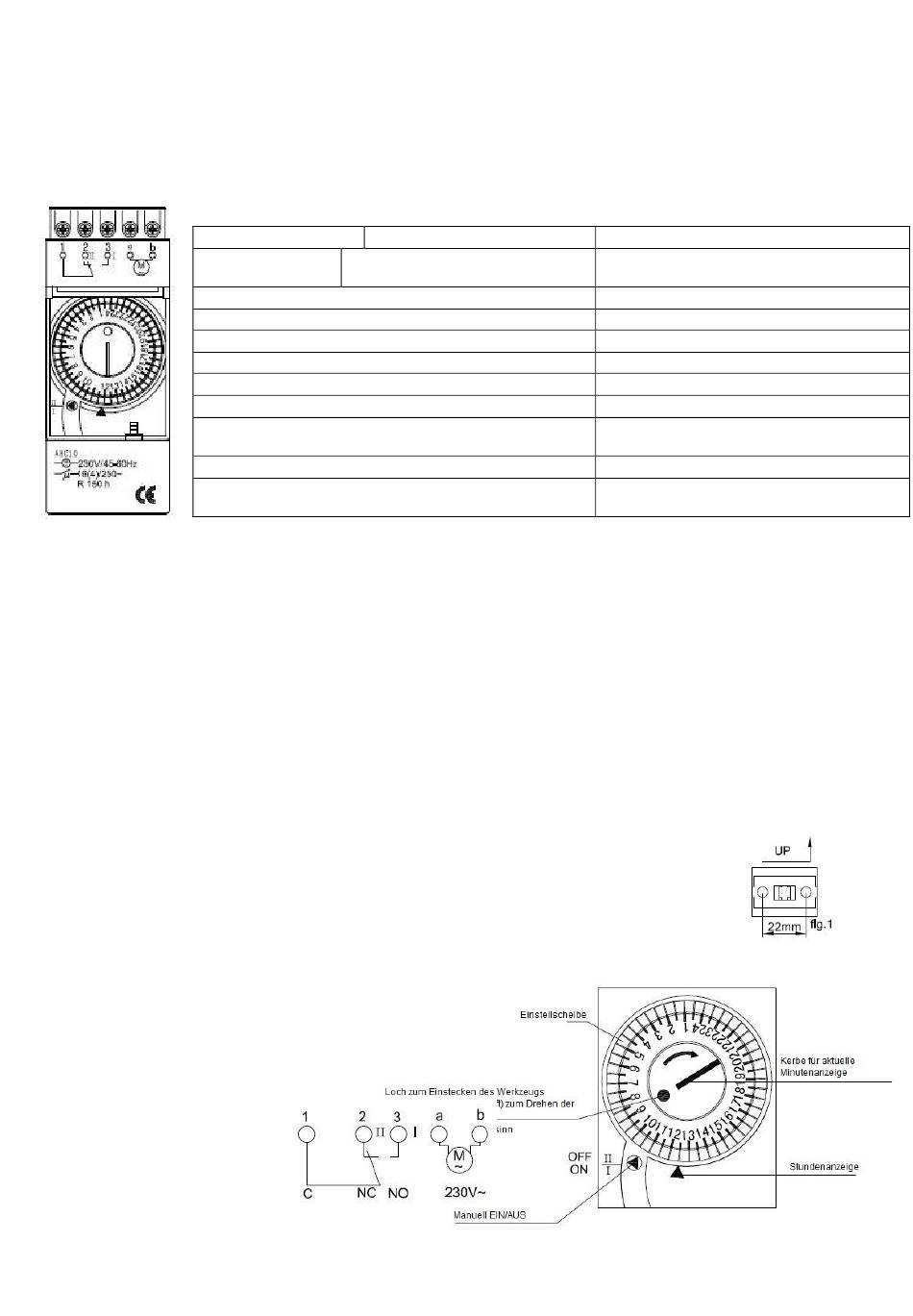

Reltech RZSA1 Bedienungsanleitung

Mechanische Tageszeitschaltuhr mit Gangreserve
Technische Daten
Betriebsspannung
Anschlussart und
Gerät:
Max. Schaltleistung
Ohmsche Last
Induktive Last
Umweltverschmutzung
Gangreserve (nur entsprechende Modelle)
Schutzklasse
Schutzart
Betriebstemperaturbereich
Normen für CE-Kennzeichnung
Montage auf DIN-Schiene
Installation
Wichtig: Der elektrische Anschluss der Uhr muss von qualifiziertem Fachpersonal und gemäß den
gesetzlichen Vorschriften und Normen ausgeführt werden.
Der Hersteller übernimmt keine Verantwortung für die Verwendung von Produkten, für deren Einsatz
bestimmte Umgebungsbedingungen oder Installationsrichtlinien erfüllt sein müssen.
Bei offener Montage (z. B. Wandmontage) geeignete Kabelkanäle vorsehen.
Installation des Geräts:
auf DIN-Schiene (gemäß DIN EN 50 022) an kleinen Verteilern
(gemäß N EN 57 603 oder DIN EN 57 659) mit Clips
Wandmontage das mitgelieferte Kunststoffteil befestigen (Abb. 1)
und den Schalter in der Position einrasten lassen
VERDRAHTUNG (siehe Schaltpläne zum Produkt)
Vor der Ausführung von elektrischen Anschlüssen muss die
Verbindung zur Stromversorgung unterbrochen werden.
Elektrische Anschlüsse
Einstellen der Zeit
Reltech GmbH & Co. KG | Nordbahnstr. 1 | 67657 Kaiserslautern | Tel.: 0631/31181785 | Fax: 0631/31181787 | Email: info@reltech.de
RZSA1
Modell mit Gangreserve
Modell mit Gangreserve
230V AC / 50Hz – 60Hz
15 (4)A / 250V AC
3500W
1000W
normal
150 h
Klasse II
IP40
IP30 (Wandmontage mit Abdeckung)
-10 °C - +50 °C
LVD EN60730-1 / EN60730-2-7
EMC EN60730-2-7
