Inhaltszusammenfassung für Pearl PX-2330

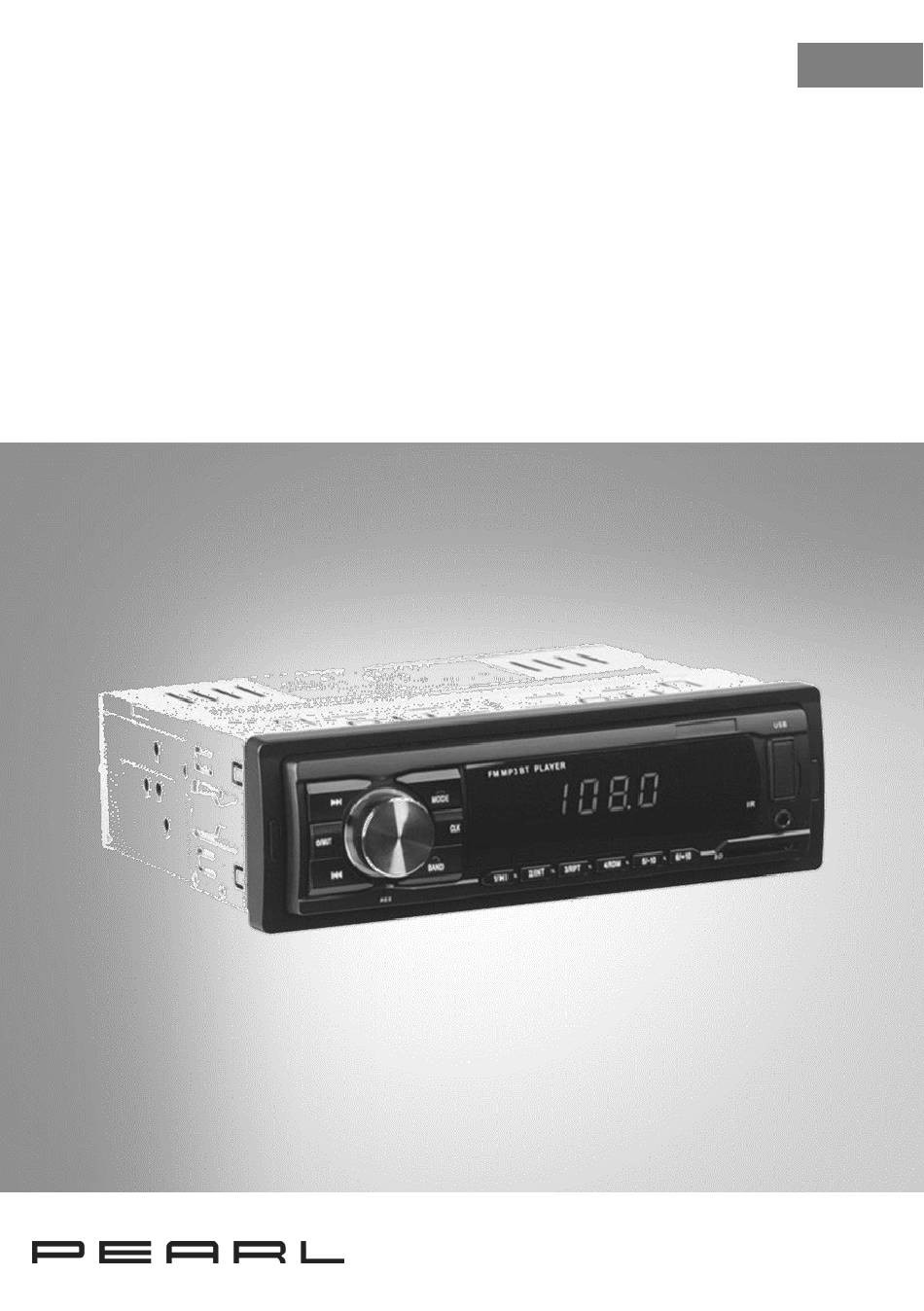

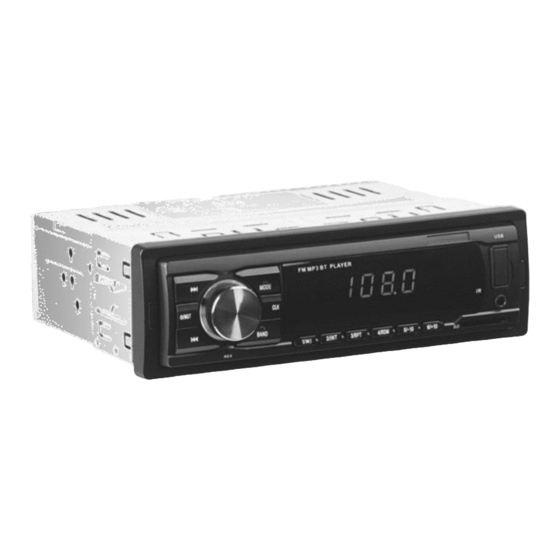

- Seite 1 MP3-Autoradio Mit Bluetooth, Freisprech-Funktion, USB und SD, 4x 45 Watt Bedienungsanleitung PX-2330-675...
-
Seite 2: Inhaltsverzeichnis
Bass/ Treble einstellen ....................10 Balance einstellen......................10 Loudness-Funktion ...................... 10 Equalizer ........................11 Sendersuche einstellen ....................11 Stereo/Mono einstellen ....................11 Wiedergabe von externer Musikquelle ................11 Tastenbefehle ......................11 Bluetooth-Modus ......................12 Problemlösungen ......................12 Technische Daten ......................13 PEARL – www.pearl.de... - Seite 3 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf unserer Supportseite: www.pearl.de/support Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. PEARL– www.pearl.de...
-
Seite 4: Ihr Neues Mp3-Autoradio
Bitte lesen Sie diese Bedienungsanleitung und beachten Sie die aufgeführten Hinweise und Tipps, damit Sie Ihr neues Autoradio optimal einsetzen können. Lieferumfang • 1-DIN Autoradio • 2 DIN-Adapter • Fernbedienung • Zubehör zum Ausbau • Bedienungsanleitung Zusätzlich benötigt: • Knopfzelle CR2025 PEARL – www.pearl.de... -
Seite 5: Wichtige Hinweise Zu Beginn
• Achten Sie darauf, das angeschlossene USB-Medium nicht abzubrechen und trennen Sie es vom Gerät, wenn Sie es nicht verwenden. • Achten Sie darauf, dass der USB-Anschluss und der SD-Kartenanschluss nicht verunreinigt werden. • Technische Änderungen und Irrtümer vorbehalten! PEARL– www.pearl.de... -
Seite 6: Wichtige Hinweise Zur Entsorgung
Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag/Monat/Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. Konformitätserklärung Hiermit erklärt PEARL.GmbH, dass sich das Produkt PX-2330-675 in Übereinstimmung mit der Funkanlagen-Richtlinie 2014/53/EU, der RoHS-Richtlinie 2011/65/EU und der EMV- Richtlinie 2014/30/EU befindet. Qualitätsmanagement Dipl.-Ing. -
Seite 7: Produktdetails
17 16 1. ►►I-Taste 2. Power/Mute-Taste 3. I◄◄-Taste 4. Reset-Taste 5. Band-Taste 6. 1/►II-Taste 7. 2/INT-Taste 8. 3/RPT-Taste 9. 4/RDM-Taste 10. 5/-10-Taste 11. 6/+10-Taste 12. SD-Kartenslot 13. AUX-Anschluss 14. IR-Empfänger 15. USB-Anschluss 16. CLK-Taste 17. Mode-Taste 18. Einstellungs-Rad PEARL– www.pearl.de... -
Seite 8: Inbetriebnahme
Drehen Sie die Fernbedienung um und öffnen Sie das Batteriefach, indem Sie den Riegel zum Fach drücken und es aufziehen. Legen Sie eine Knopfzelle ein. Achten Sie dabei auf die auf der Rückseite der Fernbedienung angegebene Polarität. Schließen Sie anschließend das Fach wieder. PEARL – www.pearl.de... -
Seite 9: Verwendung
Uhrzeit aufrufen und einstellen 1/►II Senderspeicherplatz, Play/Pause Senderspeicherplatz, Wiedergabe der ersten 10 Sekunden 2/INT eines Titels 3/RPT Senderspeicherplatz, Titel wiederholen 4/RDM Senderspeicherplatz, zufällige Wiedergabe 5/-10/DIR- Senderspeicherplatz, die ersten 10 Titel wiedergeben 6/+10/DIR+ Senderspeicherplatz, die letzten 10 Titel wiedergeben PEARL– www.pearl.de... -
Seite 10: Uhr Einstellen
Uhrzeigersinn, um sie nach hinten zu verschieben. Es erscheinen entsprechend F oder r im Display. Loudness-Funktion Drücken Sie wiederholt das Einstellungs-Rad bis LUOF im Display erscheint. Dies bedeutet, dass die Funktion deaktiviert ist. Drehen Sie das Rad, um die Funktion zu aktivieren. Es erscheint LUON im Display. PEARL – www.pearl.de... -
Seite 11: Equalizer
• Drücken Sie die 2/INT-Taste, um nur die ersten 10 Sekunden eines Titels anzuspielen. Es erscheint INT im Display. Drücken Sie die Taste erneut, um die Funktion zu deaktivieren. Im Display erscheint OFF. • Drücken Sie die Taste 5/-10 oder 6/+10, um die ersten 10 oder die letzten 10 Titel wiederzugeben. PEARL– www.pearl.de... -
Seite 12: Bluetooth-Modus
3. Das Radio ist falsch angeschlossen. Lassen Sie es korrekt anschließen. • Kein Radioempfang. Die Antenne ist nicht gut verbunden oder der Signalempfang ist zu schwach. Lassen Sie die Antenne korrekt anschließen. Wählen Sie Sender mit schwachem Signal ggf. manuell aus oder stellen Sie Mono ein. PEARL – www.pearl.de... -
Seite 13: Technische Daten
FM Signal-Rausch-Verhältnis > 50 dB 87,5 – 108 MHz FM-Frequenz FM nutzbare Empfindlichkeit 3 uV FM Zwischenfrequenz 10,7 MHz Cinch-Ausgang Max. 1.200 mV -10°C – 55°C Umgebungstemperatur-Bereich Abmessungen (BxHxT) 188 x 110 x 50 mm Gewicht 500 g PEARL– www.pearl.de... - Seite 14 PEARL – www.pearl.de...
- Seite 15 PEARL– www.pearl.de...
- Seite 16 Kundenservice: 07631 / 360 - 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV2 – 03.12.2018 – LZ/FR//SE...
- Seite 17 Autoradio MP3 4 x 45 W à fonctions bluetooth et mains libres Mode d'emploi PX-2330-675...
- Seite 18 Égaliseur ........................11 Régler la recherche des stations ................. 11 Stéréo/Mono ........................ 11 Lecture à partir d'une source externe ................11 Commandes des touches .................... 11 Mode bluetooth ....................... 12 Dépannage ........................12 Caractéristiques techniques ................... 13 PEARL – www.pearl.fr...
- Seite 19 PEARL – www.pearl.fr...
-
Seite 20: Votre Nouvel Autoradio Mp3
Contenu Autoradio 1 DIN Adaptateur 2 DIN Télécommande Outil pour le démontage Mode d'emploi Accessoire requis Pile bouton CR2025 (non fournie, disponible séparément sur https://www.pearl.fr/) PEARL – www.pearl.fr... -
Seite 21: Consignes Préalables
Il est important de configurer votre appareil AVANT de prendre le volant. En raison des signaux bluetooth, veillez à maintenir une distance de sécurité suffisante entre l'appareil et toute personne pourvue d'un stimulateur cardiaque. En cas de doute PEARL – www.pearl.fr... -
Seite 22: Consignes Importantes Pour Le Traitement Des Déchets
Déclaration de conformité La société PEARL.GmbH déclare ce produit PX-2330 conforme aux directives actuelles suivantes du Parlement Européen : 2011/65/UE, relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques, 2014/30/UE, concernant la compatibilité... -
Seite 23: Description Du Produit
7. Touche 2/INT 8. Touche 3/RPT 9. Touche 4/RDM 10. Touche 5/-10 11. Touche 6/+10 12. Port pour carte SD 13. Connexion AUX 14. Récepteur IR 15. Port USB 16. Touche CLK 17. Touche Mode 18. Molette de réglage PEARL – www.pearl.fr... -
Seite 24: Mise En Marche
Sortie audio, blanc Gauche Insérer une pile dans la télécommande Retournez la télécommande et ouvrez le compartiment à piles. Insérez une pile bouton. Respectez les consignes de polarité indiquées au dos de la télécommande. Refermez ensuite le compartiment. PEARL – www.pearl.fr... -
Seite 25: Utilisation
Emplacement de mémorisation d'une station, répéter le titre 4/RDM Emplacement de mémorisation d'une station, lecture aléatoire Emplacement de mémorisation d'une station, lecture des 5/-10/DIR- 10 premiers titres Emplacement de mémorisation d'une station, lecture des 6/+10/DIR+ 10 derniers titres PEARL – www.pearl.fr... -
Seite 26: Régler L'heure
Tournez-le dans le sens inverse des aiguilles d'une montre pour déplacer la balance vers l'arrière. L'écran affiche alors F (avant) ou r (arrière). PEARL – www.pearl.fr... -
Seite 27: Fonction Loudness
Appuyez sur les touches ►►I et I◄◄ pour passer au titre suivant ou précédent. Appuyez sur la touche 4/RDM pour activer ou désactiver la lecture dans un ordre aléatoire. Appuyez plusieurs fois sur la touche 3/RPT pour répéter un ou plusieurs titres. PEARL – www.pearl.fr... -
Seite 28: Mode Bluetooth
Pas de réception radio L'antenne n'est pas correctement connectée, ou bien la réception du signal est trop faible. 1. Orientez l'antenne correctement. 2. Sélectionnez des stations avec un signal faible, si besoin manuellement, ou bien choisissez le réglage Mono. PEARL – www.pearl.fr... -
Seite 29: Caractéristiques Techniques
Sensibilité utile FM 3 uV Fréquence intermédiaire FM 10,7 MHz Sortie Cinch Max. 1200 mV Températures ambiantes d'utilisation de -10 °C à 55 °C Dimensions (L x H x P) 188 x 110 x 50 mm Poids 500 g PEARL – www.pearl.fr... - Seite 30 PEARL – www.pearl.fr...
- Seite 31 PEARL – www.pearl.fr...
- Seite 32 Importé par : PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial PEARL France : 0033 (0) 3 88 58 02 02 © REV1 – 05.09.2017 – FR//SE...
