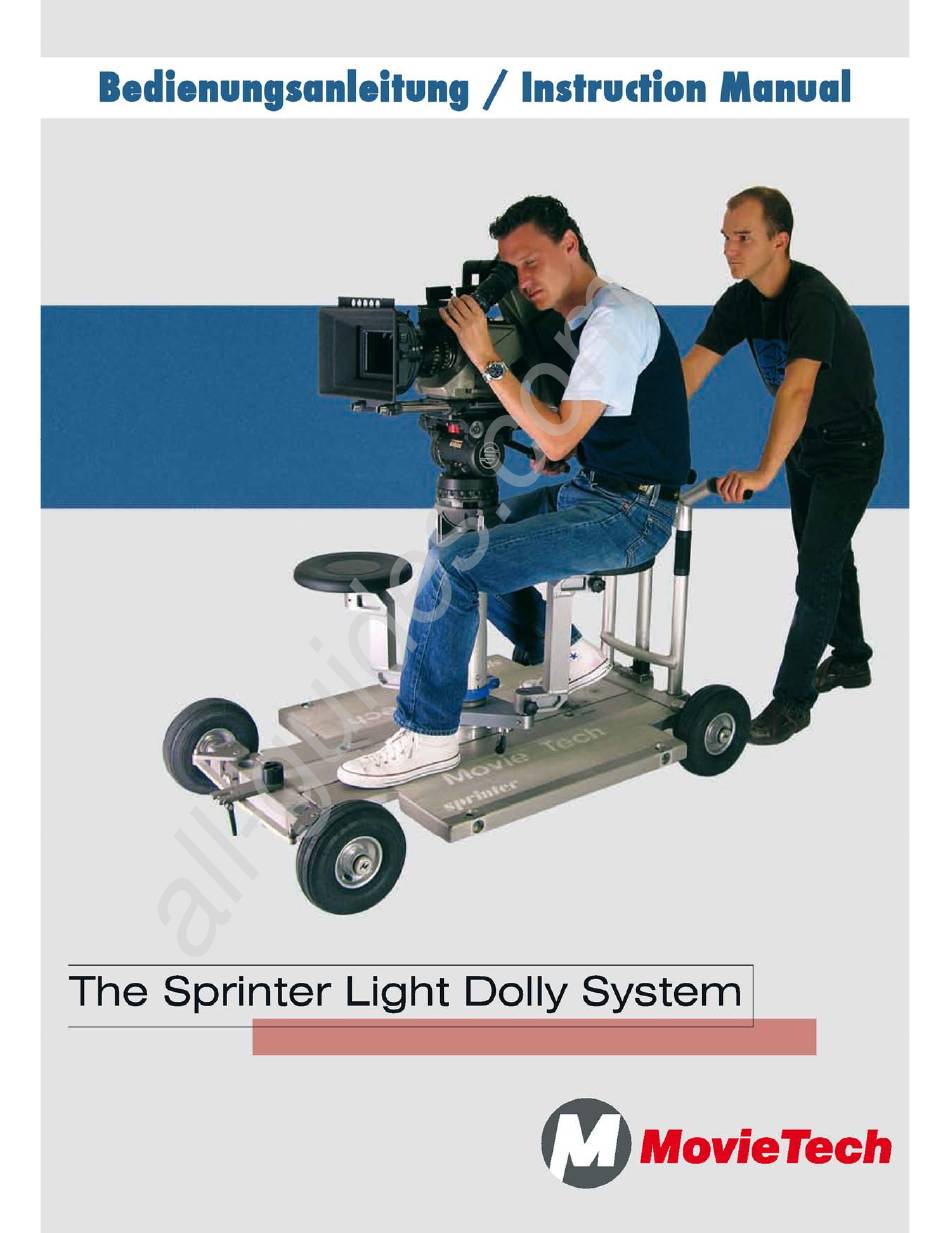

- Seite 1 All manuals and user guides at all-guides.com PRINTER Bedienungsanleitung / Instruction Manual: MovieTech SPRINTER Seite 1 von 18...
-
Seite 2: Inhaltsverzeichnis
Nutzung: Pushbar mit Lenker Seite 09 Aufbau: Anbringung von Plattformen Seite 11 Nutzung: Dolly auf Schienen Seite 14 Mögliches Dolly-Zubehör „SPRINTER“ Seite 16 Umsetzen des Drehkreuzes Seite 17 Feststellen des Drehkreuzes Seite 18 Bedienungsanleitung / Instruction Manual: MovieTech SPRINTER Seite 2 von 18... -
Seite 3: Lieferumfang
All manuals and user guides at all-guides.com PRINTER Vielen Dank, dass Sie sich für den Kauf des MovieTech Leicht-Dolly „SPRINTER“ entschieden haben. Lieferumfang: Der SPRINTER wird Ihnen mit folgenden Teilen ausgeliefert: Pushbar mit Lenker 2 Paar Schienenräder 2 Standard-Plattformen 2 Erweiterungs-Plattformen 2 Paar Lufträder... -
Seite 4: Sicherheitshinweise
All manuals and user guides at all-guides.com PRINTER Sicherheitshinweise! Bitte beachten Sie vor dem Aufbau und der Nutzung des SPRINTER bitte folgende Hinweise: Bei einem Radwechsel den Wagen stets entlasten. Achten Sie auf die maximale Beladung. Die Lufträder können aufgrund zu hohen Drucks platzen. - Seite 5 Vor jeder Benutzung muss durch Sicht- und Funktionsprüfung die Sicherheit beim Einsatz geprüft werden (gemäß DIN 15999). Wegen der Gefahr eines Blitzschlages ist bei einem nahenden Gewitter der Betrieb einzustellen. Stets auf die korrekte Gleichgewichtslage achten. Bedienungsanleitung / Instruction Manual: MovieTech SPRINTER Seite 5 von 18...
-
Seite 6: Aufbau Des Dolly: Pushbar Mit Lenker
Aufbau parat. Position. Drehen Sie die Schrauben soweit Die Öffnung - wie im Bild zu sehen - aus der Halterung, damit die Pushbar sollte für die Pushbar-Montage eingesetzt werden kann. ausreichen. Bedienungsanleitung / Instruction Manual: MovieTech SPRINTER Seite 6 von 18... - Seite 7 Aufbau des Dolly: Pushbar mit Lenker Bringen Sie die Pushbar in eine Drücken Sie nun die Pushbar in die senkrechte Position. vorgesehenen Löcher. Detailansicht von Punkt Ziehen Sie nun die Sicherungschrauben zur Fixierung an Bedienungsanleitung / Instruction Manual: MovieTech SPRINTER Seite 7 von 18...
- Seite 8 All manuals and user guides at all-guides.com PRINTER Aufbau des Dolly: Pushbar mit Lenker Lenkbeispiel Handhaltung A Lenkbeispiel Handhaltung B Lenkbeispiel Frontsteuerung Lenkbeispiel rückseitige Steuerung Bedienungsanleitung / Instruction Manual: MovieTech SPRINTER Seite 8 von 18...
-
Seite 9: Nutzung Des Dolly: Pushbar Mit Lenker
Lenkwinkel fixiert werden. aus der Halterung ziehen. Nun den Klemmhebel soweit Die Lenkstange in der Öffnung herausschrauben, dass die mithilfe des Klemmhebels fixieren. Zuglenkstange in die Halterung geschoben werden kann. Bedienungsanleitung / Instruction Manual: MovieTech SPRINTER Seite 9 von 18... - Seite 10 Tipp: Für einen beschleunigten Schraubvorgang, ziehen Sie den Klemmhebel mit Druck des Daumens auf die Schraube heraus und drehen die Schraube am glatten Teil mit dem Daumen und Zeigefinger der anderen Hand. Bedienungsanleitung / Instruction Manual: MovieTech SPRINTER Seite 10 von 18...
-
Seite 11: Aufbau Des Dolly: Anbringung Der Plattformen
Hängen Sie die Plattform seitlich in Fixieren Sie nun die Plattform die Aussparungen am Dolly. mithilfe der Sicherungsschraube. Detailansicht der Die Montage der zweiten Plattform Sicherungsschraube erfolgt wie bei den Punkten 20) & 21) Bedienungsanleitung / Instruction Manual: MovieTech SPRINTER Seite 11 von 18... - Seite 12 Achten Sie jedoch darauf, dass die Erweiterung gleichmäßig montiert wird, um Verkanten zu vermeiden. Dolly mit allen Plattformen und Die Erweiterungsplattformen Luftreifen können auch hochkant montiert werden, z.B. zum Transport von Zubehör Bedienungsanleitung / Instruction Manual: MovieTech SPRINTER Seite 12 von 18...
- Seite 13 All manuals and user guides at all-guides.com PRINTER Aufbau des Dolly: Anbringung der Plattformen Korrekt angebrachte Gesamtansicht des Dollies Zusatzplattform (hochkant) Bedienungsanleitung / Instruction Manual: MovieTech SPRINTER Seite 13 von 18...
-
Seite 14: Nutzung Des Dollys Auf Schienen
Bild dargestellt und nehmen dann (2) den Reifen aus der gelösten Verankerung. Detailbild des herausgezogenen Schieben Sie das Schienenrad in Reifens. die freie Halterung und fixieren Sie es durch Einrasten des Bolzens. Bedienungsanleitung / Instruction Manual: MovieTech SPRINTER Seite 14 von 18... - Seite 15 Nutzung des Dollys auf Schienen Die Montage der weiteren Frontansicht des Dollies mit zwei Schienenräder erfolgt wie bei den angebrachten Schienenräder auf der Punkten Schiene. 30) - 32) Dolly ohne Plattformen und komplettem Schienenradsatz. Bedienungsanleitung / Instruction Manual: MovieTech SPRINTER Seite 15 von 18...
-
Seite 16: Mögliches Dolly-Zubehör „Sprinter
All manuals and user guides at all-guides.com PRINTER Mögliches Dolly-Zubehör „SPRINTER“ Dolly mit Plattformen und komplettem Schienenradsatz. Zusätzlich ist für den SPRINTER unter anderem folgendes Zubehör erhältlich: (wie auf dem Bild abgebildet) Bazooka (z.B. Art.-Nr. 2133) Kugelschale (z.B. Art.-Nr. 2032) Sitzarm (z.B. -
Seite 17: Umsetzen Des Drehkreuzes
Dabei die 8) können Sie nun die Schrauben des Schrauben sicher anziehen. Drehkreuzes lösen. Tipp: Eine zweite Person kann das schwere Drehkreuz gegen Herunterfallen sichern. Versetztes Drehkreuz auf dem Dolly Bedienungsanleitung / Instruction Manual: MovieTech SPRINTER Seite 17 von 18... -
Seite 18: Feststellen Des Drehkreuzes
Anziehen des Arretierungshebels an einer gewünschten Position festgestellt werden. Weitere Informationen: Movie Tech AG / ABC-Products GmbH Martin-Kollar-Str. 9 D-81829 München Tel.: 089 - 43 68 91 3 E-Mail: info@movietech.de www.movietech.de www.abc-products.de Bedienungsanleitung / Instruction Manual: MovieTech SPRINTER Seite 18 von 18...
