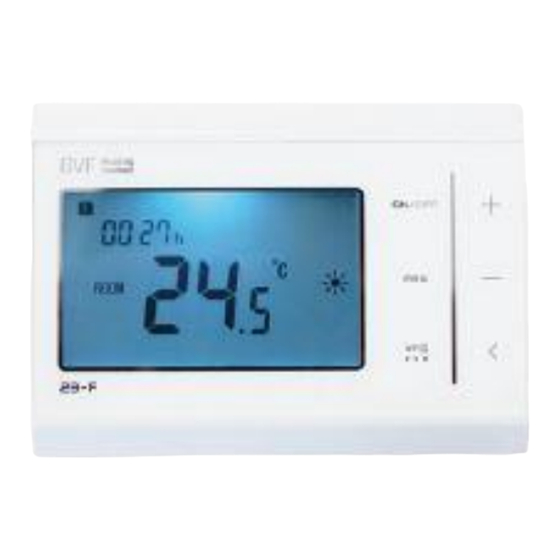

Funk - Thermostat BVF 23-FX
Das universelle Funk - Thermostat - Set mit Bodenfühler wurde entwickelt, um Infrarot – und
Elektrofussbodenheizungen komfortabel mittels Temperaturmessung und Zeitschaltung zu steuern.
PRODUKTMERKMALE
• Große Anzeige mit Hintergrundbeleuchtung
• Sechs Tasten machen es einfach zu bedienen
• 5+1+1 Programm. 4 Schaltzeiten pro Tag möglich
• Das Display zeigt die eingestellte und die tatsächliche Temperatur an
• Der Thermostat wird mit einem Wandbefestigungsrahmen und mobilen Aufsteller ausgeliefert.
TECHNISCHE DATEN
Thermostat Betriebsspannung: 2 x AAA 1,5 V, Alkalibatterien
Empfängerstromlast: 230V, 50 / 60Hz
Backup-Speicher: EEPROM
Maximale Belastung: 230V / 16A
Externer Sensor: NTC 10kΩ bei 20 ° C
Frequenz: 868 MHz / 433 MHz
Schaltoptionen: 5 + 1 + 1 Tag, 4 Perioden jeden Tag
Temperatureinstellungen: 5 ° C ~ 30 ° C, 0,5 ° C-Schritte
Genauigkeit: +/- 0,5 ° C
Thermostatabmessungen: 135 mm x 88 mm x 22 mm
Empfängerabmessungen: 86 mm x 86 mm x 26 mm
Relais inst. Abmessungen: Ø 65 mm Durchmesser,
Mindest. 55mm Tiefe
Farbe weiß
IP-Schutzklasse: 20
Zertifizierung: CE
HTI Heller KG
, Stromstraße 47 – 49, A-1200 Wien, +43 1 922 85 84, office@infrarotshop.at
UID-Nummer: ATU62249356, Firmenbuchnummer: FN 267233 s, eingetragen beim Handelsgericht Wien
Werbung
Inhaltszusammenfassung für BVF 23-FX
- Seite 1 Funk - Thermostat BVF 23-FX Das universelle Funk - Thermostat - Set mit Bodenfühler wurde entwickelt, um Infrarot – und Elektrofussbodenheizungen komfortabel mittels Temperaturmessung und Zeitschaltung zu steuern. PRODUKTMERKMALE • Große Anzeige mit Hintergrundbeleuchtung • Sechs Tasten machen es einfach zu bedienen •...
- Seite 2 Die Einheit besteht aus zwei Teilen: 23-F-Controller und 23-X-Empfänger. Der Controller wurde entwickelt, um elektrische Flächen- und Elektroheizungen zu betreiben. Der Empfangs-Teil ist für eine Standard - UP Dose konzipiert. Der Controller kann überall im Raum untergebracht werden. 1 + Taste zur Temperaturerhöhung und zum erhöhen der Werte während der Einstellung 9 zeigt die aktuelle Uhrzeit an 2 -Taste zur Temperaturverringerung und zum verringern der Werte bei der Einstellung 10 zeigt den aktuellen Wochentag an...
-
Seite 3: Parametereinstellungen
PARAMETEREINSTELLUNGEN Möglicherweise müssen Sie den Temperatursensor kalibrieren, die Bodentemperaturbegrenzung und andere Funktionen für die erste Verwendung einstellen. Schalten Sie den Controller aus, drücken und halten Sie die Taste für 3 Sekunden. Um auf die Parametereinstellung zuzugreifen, drücken Sie die Tasten und + gleichzeitig für 10 Sekunden, bis das MENÜ... -
Seite 4: Anschlussdiagramm
Wochentage werden im oberen linken Bereich des Bildschirms (B) von Montag bis Sonntag (1-7) angezeigt. Sie können den Zyklus für jede Periode einstellen. Zeit (D) und Temperatur (C): für die Arbeitstage (1-5), für Samstag (6) und für Sonntag (7). Alle drei Perioden haben vier Schaltzyklen mit einer eigenen Startzeit und einem eigenen Temperaturwert. - Seite 5 Bei Fragen kontaktieren Sie uns einfach telefonisch oder per E-Mail: HTI - Heller KG Infrarotshop & Heizshop Stromstraße 47-49 +43/(0)1/ 922 85 84 A-1200 Wien +43/(0)676/563 11 67 Österreich office@infrarotshop.at HTI Heller KG , Stromstraße 47 – 49, A-1200 Wien, +43 1 922 85 84, office@infrarotshop.at UID-Nummer: ATU62249356, Firmenbuchnummer: FN 267233 s, eingetragen beim Handelsgericht Wien...
