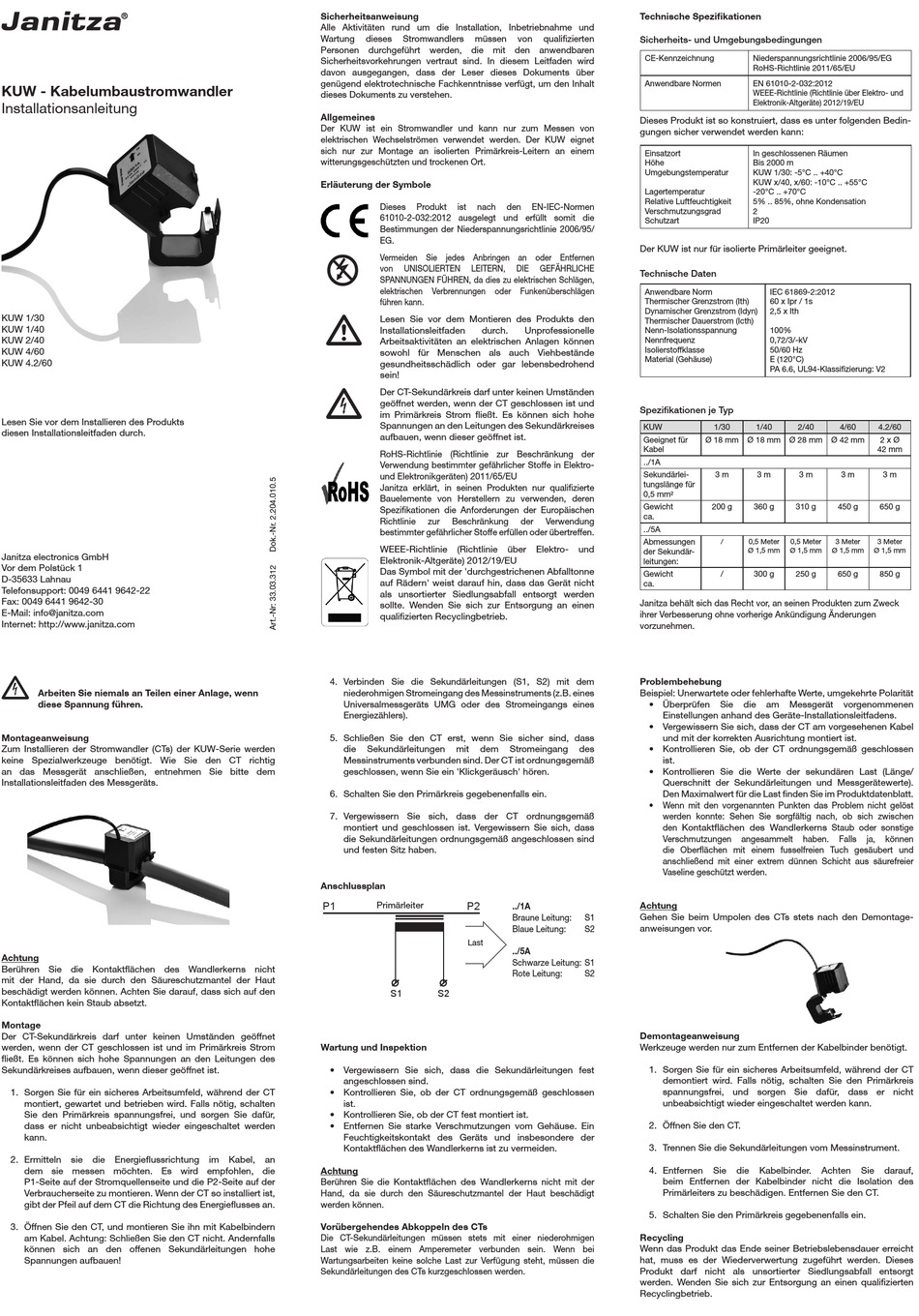

janitza KUW 1/30 Installationsanleitung Seite 2

KUW - Kabelumbaustromwandler
Installationsanleitung
KUW 1/30
KUW 1/40
KUW 2/40
KUW 4/60
KUW 4.2/60
Lesen Sie vor dem Installieren des Produkts
diesen Installationsleitfaden durch.
Janitza electronics GmbH
Vor dem Polstück 1
D-35633 Lahnau
Telefonsupport: 0049 6441 9642-22
Fax: 0049 6441 9642-30
E-Mail: info@janitza.com
Internet: http://www.janitza.com
c
Arbeiten Sie niemals an Teilen einer Anlage, wenn
diese Spannung führen.
Montageanweisung
Zum Installieren der Stromwandler (CTs) der KUW-Serie werden
keine Spezialwerkzeuge benötigt. Wie Sie den CT richtig
an das Messgerät anschließen, entnehmen Sie bitte dem
Installationsleitfaden des Messgeräts.
Achtung
Berühren Sie die Kontaktflächen des Wandlerkerns nicht
mit der Hand, da sie durch den Säureschutzmantel der Haut
beschädigt werden können. Achten Sie darauf, dass sich auf den
Kontaktflächen kein Staub absetzt.
Montage
Der CT-Sekundärkreis darf unter keinen Umständen geöffnet
werden, wenn der CT geschlossen ist und im Primärkreis Strom
fließt. Es können sich hohe Spannungen an den Leitungen des
Sekundärkreises aufbauen, wenn dieser geöffnet ist.
1. Sorgen Sie für ein sicheres Arbeitsumfeld, während der CT
montiert, gewartet und betrieben wird. Falls nötig, schalten
Sie den Primärkreis spannungsfrei, und sorgen Sie dafür,
dass er nicht unbeabsichtigt wieder eingeschaltet werden
kann.
2. Ermitteln sie die Energieflussrichtung im Kabel, an
dem sie messen möchten. Es wird empfohlen, die
P1-Seite auf der Stromquellenseite und die P2-Seite auf der
Verbraucherseite zu montieren. Wenn der CT so installiert ist,
gibt der Pfeil auf dem CT die Richtung des Energieflusses an.
3. Öffnen Sie den CT, und montieren Sie ihn mit Kabelbindern
am Kabel. Achtung: Schließen Sie den CT nicht. Andernfalls
können sich an den offenen Sekundärleitungen hohe
Spannungen aufbauen!
Sicherheitsanweisung
Alle Aktivitäten rund um die Installation, Inbetriebnahme und
Wartung dieses Stromwandlers müssen
Personen durchgeführt werden, die mit den anwendbaren
Sicherheitsvorkehrungen vertraut sind. In diesem Leitfaden wird
davon ausgegangen, dass der Leser dieses Dokuments über
genügend elektrotechnische Fachkenntnisse verfügt, um den Inhalt
dieses Dokuments zu verstehen.
Allgemeines
Der KUW ist ein Stromwandler und kann nur zum Messen von
elektrischen Wechselströmen verwendet werden. Der KUW eignet
sich nur zur Montage an isolierten Primärkreis-Leitern an einem
witterungsgeschützten und trockenen Ort.
Erläuterung der Symbole
Dieses Produkt ist nach
61010-2-032:2012 ausgelegt und erfüllt somit die
Bestimmungen der Niederspannungsrichtlinie 2006/95/
EG.
H
Vermeiden Sie jedes Anbringen an oder Entfernen
(
von UNISOLIERTEN LEITERN,
SPANNUNGEN FÜHREN, da dies zu elektrischen Schlägen,
elektrischen Verbrennungen oder Funkenüberschlägen
führen kann.
m
Lesen Sie vor dem Montieren des Produkts den
Installationsleitfaden durch.
Arbeitsaktivitäten an elektrischen Anlagen können
sowohl für Menschen als auch Viehbestände
gesundheitsschädlich oder gar lebensbedrohend
sein!
c
Der CT-Sekundärkreis darf unter keinen Umständen
geöffnet werden, wenn der CT geschlossen ist und
im Primärkreis Strom fließt. Es können sich hohe
Spannungen an den Leitungen des Sekundärkreises
aufbauen, wenn dieser geöffnet ist.
RoHS-Richtlinie (Richtlinie zur Beschränkung der
Verwendung bestimmter gefährlicher Stoffe in Elektro-
und Elektronikgeräten) 2011/65/EU
Janitza erklärt, in seinen Produkten nur qualifizierte
Bauelemente von Herstellern zu verwenden, deren
Spezifikationen die Anforderungen der Europäischen
Richtlinie zur Beschränkung
bestimmter gefährlicher Stoffe erfüllen oder übertreffen.
WEEE-Richtlinie (Richtlinie
Elektronik-Altgeräte) 2012/19/EU
Das Symbol mit der 'durchgestrichenen Abfalltonne
auf Rädern' weist darauf hin, dass das Gerät nicht
als unsortierter Siedlungsabfall entsorgt werden
sollte. Wenden Sie sich zur Entsorgung an einen
qualifizierten Recyclingbetrieb.
4. Verbinden Sie die Sekundärleitungen (S1, S2) mit dem
niederohmigen Stromeingang des Messinstruments (z.B. eines
Universalmessgeräts UMG oder des Stromeingangs eines
Energiezählers).
5. Schließen Sie den CT erst, wenn Sie sicher sind, dass
die Sekundärleitungen mit dem
Messinstruments verbunden sind. Der CT ist ordnungsgemäß
geschlossen, wenn Sie ein 'Klickgeräusch' hören.
6. Schalten Sie den Primärkreis gegebenenfalls ein.
7. Vergewissern Sie sich, dass der CT ordnungsgemäß
montiert und geschlossen ist. Vergewissern Sie sich, dass
die Sekundärleitungen ordnungsgemäß angeschlossen sind
und festen Sitz haben.
Anschlussplan
P1 Primärleiter P2
Last
S1 S2
Wartung und Inspektion
• Vergewissern Sie sich, dass die Sekundärleitungen fest
angeschlossen sind.
• Kontrollieren Sie, ob der CT ordnungsgemäß geschlossen
ist.
• Kontrollieren Sie, ob der CT fest montiert ist.
• Entfernen Sie starke Verschmutzungen vom Gehäuse. Ein
Feuchtigkeitskontakt des Geräts und insbesondere der
Kontaktflächen des Wandlerkerns ist zu vermeiden.
Achtung
Berühren Sie die Kontaktflächen des Wandlerkerns nicht mit der
Hand, da sie durch den Säureschutzmantel der Haut beschädigt
werden können.
Vorübergehendes Abkoppeln des CTs
Die CT-Sekundärleitungen müssen stets mit einer niederohmigen
Last wie z.B. einem Amperemeter verbunden sein. Wenn bei
Wartungsarbeiten keine solche Last zur Verfügung steht, müssen die
Sekundärleitungen des CTs kurzgeschlossen werden.
Technische Spezifikationen
von qualifizierten
Sicherheits- und Umgebungsbedingungen
CE-Kennzeichnung
Anwendbare Normen
Dieses Produkt ist so konstruiert, dass es unter folgenden Bedin-
gungen sicher verwendet werden kann:
Einsatzort
Höhe
Umgebungstemperatur
Lagertemperatur
Relative Luftfeuchtigkeit
den EN-IEC-Normen
Verschmutzungsgrad
Schutzart
Der KUW ist nur für isolierte Primärleiter geeignet.
DIE GEFÄHRLICHE
Technische Daten
Anwendbare Norm
Thermischer Grenzstrom (Ith)
Dynamischer Grenzstrom (Idyn)
Thermischer Dauerstrom (Icth)
Unprofessionelle
Nenn-Isolationsspannung
Nennfrequenz
Isolierstoffklasse
Material (Gehäuse)
Spezifikationen je Typ
KUW
Geeignet für
Kabel
../1A
Sekundärlei-
tungslänge für
0,5 mm²
Gewicht
ca.
der Verwendung
../5A
Abmessungen
über Elektro- und
der Sekundär-
leitungen:
Gewicht
ca.
Janitza behält sich das Recht vor, an seinen Produkten zum Zweck
ihrer Verbesserung ohne vorherige Ankündigung Änderungen
vorzunehmen.
Problembehebung
Beispiel: Unerwartete oder fehlerhafte Werte, umgekehrte Polarität
• Überprüfen
Einstellungen anhand des Geräte-Installationsleitfadens.
• Vergewissern Sie sich, dass der CT am vorgesehenen Kabel
und mit der korrekten Ausrichtung montiert ist.
Stromeingang des • Kontrollieren Sie, ob der CT ordnungsgemäß geschlossen
ist.
• Kontrollieren Sie die Werte der sekundären Last (Länge/
Querschnitt der Sekundärleitungen und Messgerätewerte).
Den Maximalwert für die Last finden Sie im Produktdatenblatt.
• Wenn mit den vorgenannten Punkten das Problem nicht gelöst
werden konnte: Sehen Sie sorgfältig nach, ob sich zwischen
den Kontaktflächen des Wandlerkerns Staub oder sonstige
Verschmutzungen
die Oberflächen mit einem fusselfreien Tuch gesäubert und
anschließend mit einer extrem dünnen Schicht aus säurefreier
Vaseline geschützt werden.
Achtung
../1A
Gehen Sie beim Umpolen des CTs stets nach den Demontage-
Braune Leitung: S1
Blaue Leitung: S2 anweisungen vor.
../5A
Schwarze Leitung: S1
Rote Leitung: S2
Demontageanweisung
Werkzeuge werden nur zum Entfernen der Kabelbinder benötigt.
1. Sorgen Sie für ein sicheres Arbeitsumfeld, während der CT
demontiert wird. Falls nötig, schalten Sie den Primärkreis
spannungsfrei, und sorgen Sie dafür, dass er nicht
unbeabsichtigt wieder eingeschaltet werden kann.
2. Öffnen Sie den CT.
3. Trennen Sie die Sekundärleitungen vom Messinstrument.
4. Entfernen
beim Entfernen der Kabelbinder nicht die Isolation des
Primärleiters zu beschädigen. Entfernen Sie den CT.
5. Schalten Sie den Primärkreis gegebenenfalls ein.
Recycling
Wenn das Produkt das Ende seiner Betriebslebensdauer erreicht
hat, muss es der Wiederverwertung zugeführt werden. Dieses
Produkt darf nicht als unsortierter Siedlungsabfall entsorgt
werden. Wenden Sie sich zur Entsorgung an einen qualifizierten
Recyclingbetrieb.
Niederspannungsrichtlinie 2006/95/EG
RoHS-Richtlinie 2011/65/EU
EN 61010-2-032:2012
WEEE-Richtlinie (Richtlinie über Elektro- und
Elektronik-Altgeräte) 2012/19/EU
In geschlossenen Räumen
Bis 2000 m
KUW 1/30: -5°C .. +40°C
KUW x/40, x/60: -10°C .. +55°C
-20°C .. +70°C
5% .. 85%, ohne Kondensation
2
IP20
IEC 61869-2:2012
60 x Ipr / 1s
2,5 x Ith
100%
0,72/3/-kV
50/60 Hz
E (120°C)
PA 6.6, UL94-Klassifizierung: V2
1/30 1/40 2/40 4/60 4.2/60
Ø 18 mm Ø 18 mm Ø 28 mm Ø 42 mm
42 mm
3 m 3 m 3 m 3 m
200 g 360 g 310 g 450 g
/ 0,5 Meter 0,5 Meter 3 Meter 3 Meter
Ø 1,5 mm Ø 1,5 mm Ø 1,5 mm Ø 1,5 mm
/ 300 g 250 g 650 g
Sie die am Messgerät vorgenommenen
angesammelt haben. Falls ja,
Sie die Kabelbinder. Achten Sie
2 x Ø
3 m
650 g
850 g
können
darauf,
