KURTH ELECTRONIC KE850 EasyPoint Bedienungsanleitung

Bedienungsanleitung
KE850 EasyPoint Rotlichtquelle
Allgemeine Hinweise für Betrieb und Lagerung
Sicherheitshinweise
Der KE850 EasyPoint erzeugt sichtbares Laserlicht im Wellenlängenbereich von 620 - 690 nm. Das Ge-
rät ist in die Laser Klasse 1 (IEC 60825-1:2014) eingeordnet. Im normalen Betrieb ist die zugängliche
Laserstrahlung ungefährlich, dennoch sollte der Benutzer nicht direkt in den Laserausgang oder in das
Ende einer angeschlossenen optischen Faser blicken.
Einsatz
Der KE850 EasyPoint wird zur Durchgangsprüfung und Fehlerortung an optischen Fasern und Kom-
ponenten im Singlemode- und Multimode-Bereich eingesetzt. Je nach Einsatz kann eine Reichweite
von mehr als 5 km erzielt werden. Ein universeller Adapter ermöglicht den Anschluß von sämtlichen
gängigen optischen 2,5 mm Steckersystemen. Die Betriebszeit beträgt im Blinkmodus ca. 40 Stunden.
Bedienung
Auf der Seite des Gerätes befindet sich ein Druckschalter zum Ein-bzw- Ausschalten. Drücken Sie hier-
zu den Druckschalter länger als 2 Sekunden. Über diesen Taster lässt sich zusätzlich die Betriebsart
einstellen. Bei eingeschaltetem Gerät kann zwischen Dauerlichtbetrieb und Blinkfunktion mit ca. 3 Hz
gewählt werden. Der KE850 EasyPoint ist mit einer Staub- und Stoßschutzkappe ausgestattet, wel-
che zum Gebrauch abgezogen werden muss. Nach Gebrauch sollte diese zum Schutz des optischen
Adapters wieder aufgesteckt werden. Zum Anschluss eines optischen Steckers muss dieser bis zum
Anschlag in den Adapter gesteckt werden.
Batteriewechsel
Öffnen Sie das Gerät, indem Sie das hintere Gehäuseteil abschrauben. Entnehmen Sie die gebrauch-
ten Batterien und setzen Sie zwei neue Mikrozellen (AAA-Size) ein. Dabei müssen die Plus-Pole beider
Batterien in Richtung Laserteil zeigen. Wenn Sie die neuen Batterien eingelegt haben, schrauben Sie
den Batteriefachdeckel wieder auf das Gehäuse. Als Austauschbatterien werden AIMn-Batterien emp-
fohlen. Die Batterien sollten bei längerem Nichtgebrauch aus dem Gehäuse entfernt werden.

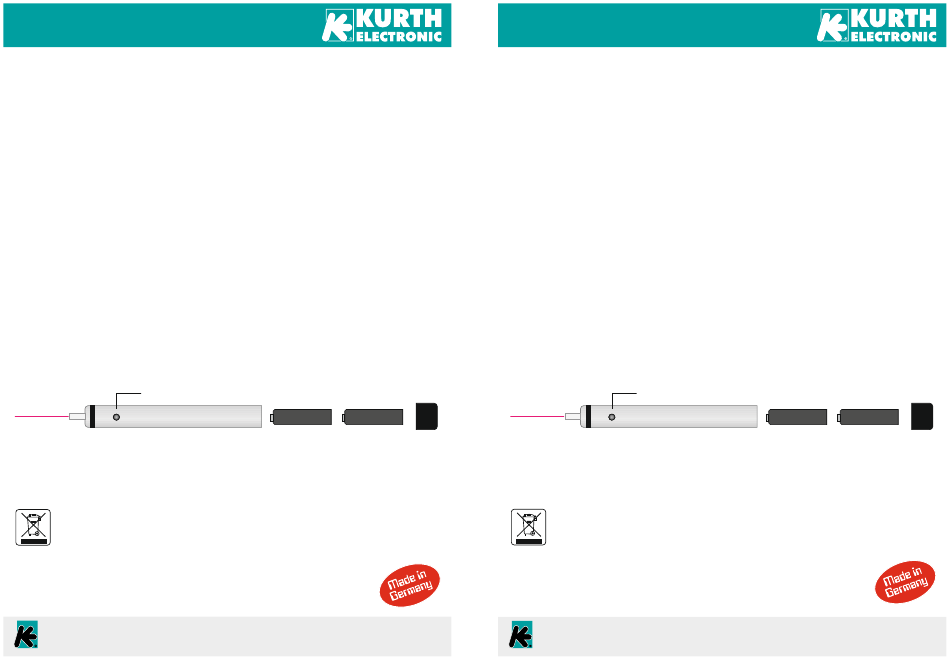

Bedienungsschalter
Umgebungstemperatur
Lagertemperaturbereich: - 40° bis + 70°C
Betriebstemperaturbereich: - 10° bis + 45°C
operation switch
Entsorgung gemäß WEEE
Wenden Sie sich zur Entsorgung des Gerätes oder des Zubehörs an die Fa. Kurth Electronic.
Zur Rücksendung der Ware setzen Sie sich mit der unten angegebenen Kontaktadresse in
Verbindung. HINWEIS: Gerät inklusive Zubehör nicht im Hausmüll entsorgen! Unfrei versen-
dete Ware kann leider nicht angenommen werden.
Kurth Electronic GmbH | Mühleweg 11 | D 72800 Eningen u.A. GERMANY
Tel. +49(0)7121 9755 0 | info@kurthelectronic.de | www.kurthelectronic.de
