4.2. Kabeleinführungen
•
Berücksichtigen Sie bei der Planung der Installation den Kabelverlauf. Das Versorgungs-
kabel kann von hinten oder von unten in das Gehäuse eingeführt werden. Die Standard-
kabelzufuhr erfolgt von unten.
•
Die Kabelverschraubung M32 für das Versorgungskabel ist unten an der Ladestation be-
reits vormontiert.
•
Um zusätzliche Kabelzuführungen zu öffnen, müssen Sie die Ladestation auseinander-
bauen.

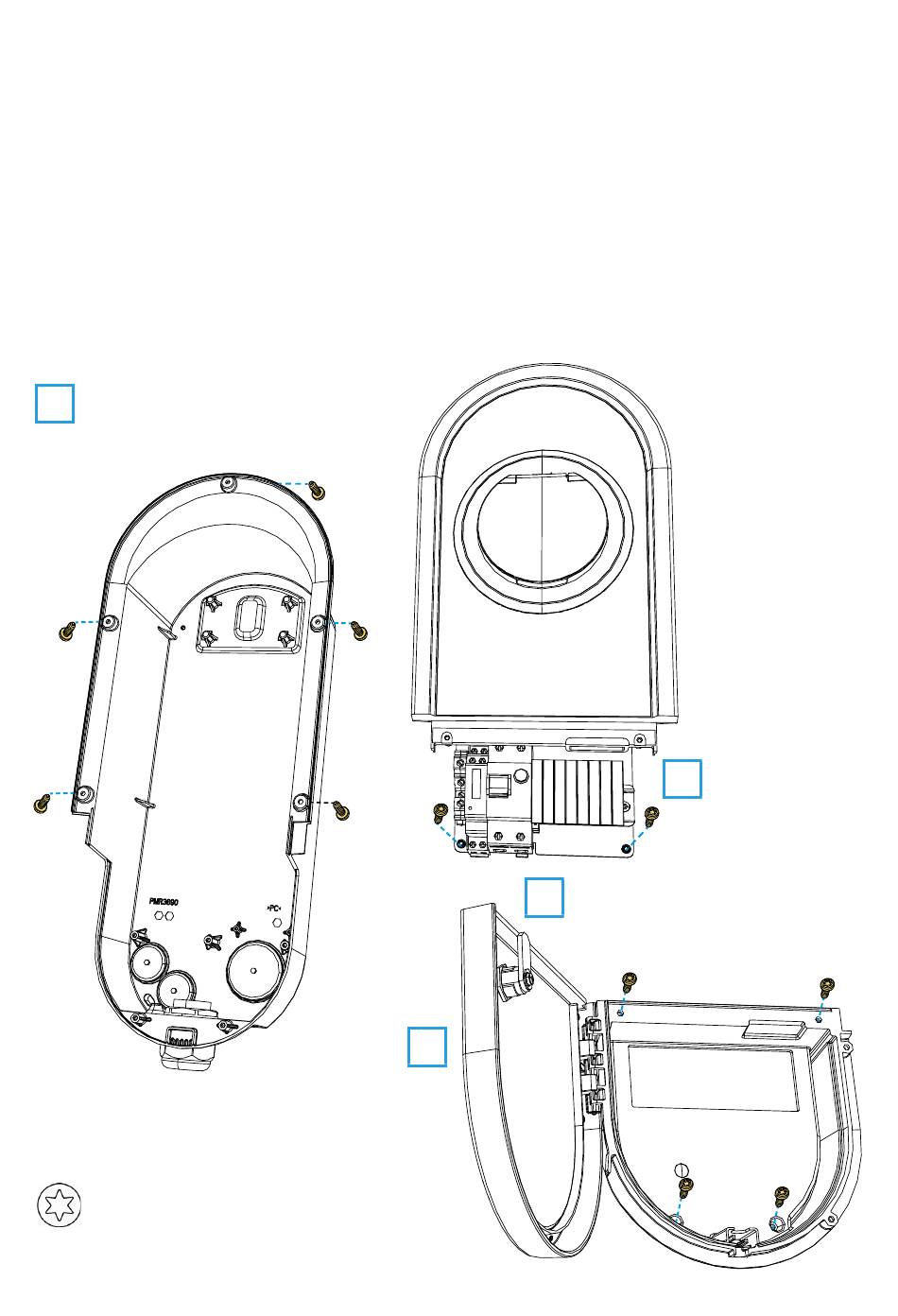

Installationsschritte bei Kabelzufuhr über alternative Kabelzuführungen
1.
Bauen Sie die Ladestation auseinander.
Entfernen Sie die 5 Schrauben.
4
Nehmen Sie die Montagebox
aus der Basis.
Basis
Entriegeln Sie die Klappe mit
einer Münze o. Ä.
TX20
6 / 32
Montagebox
1
RAK132_DEU / 6.4.2021
3
Entfernen Sie die 4 Schrauben.
2
Nehmen Sie die Abdeckung der
Montagebox ab.
Abdeckung
Montagebox
Entfernen Sie die
2 Schrauben.
