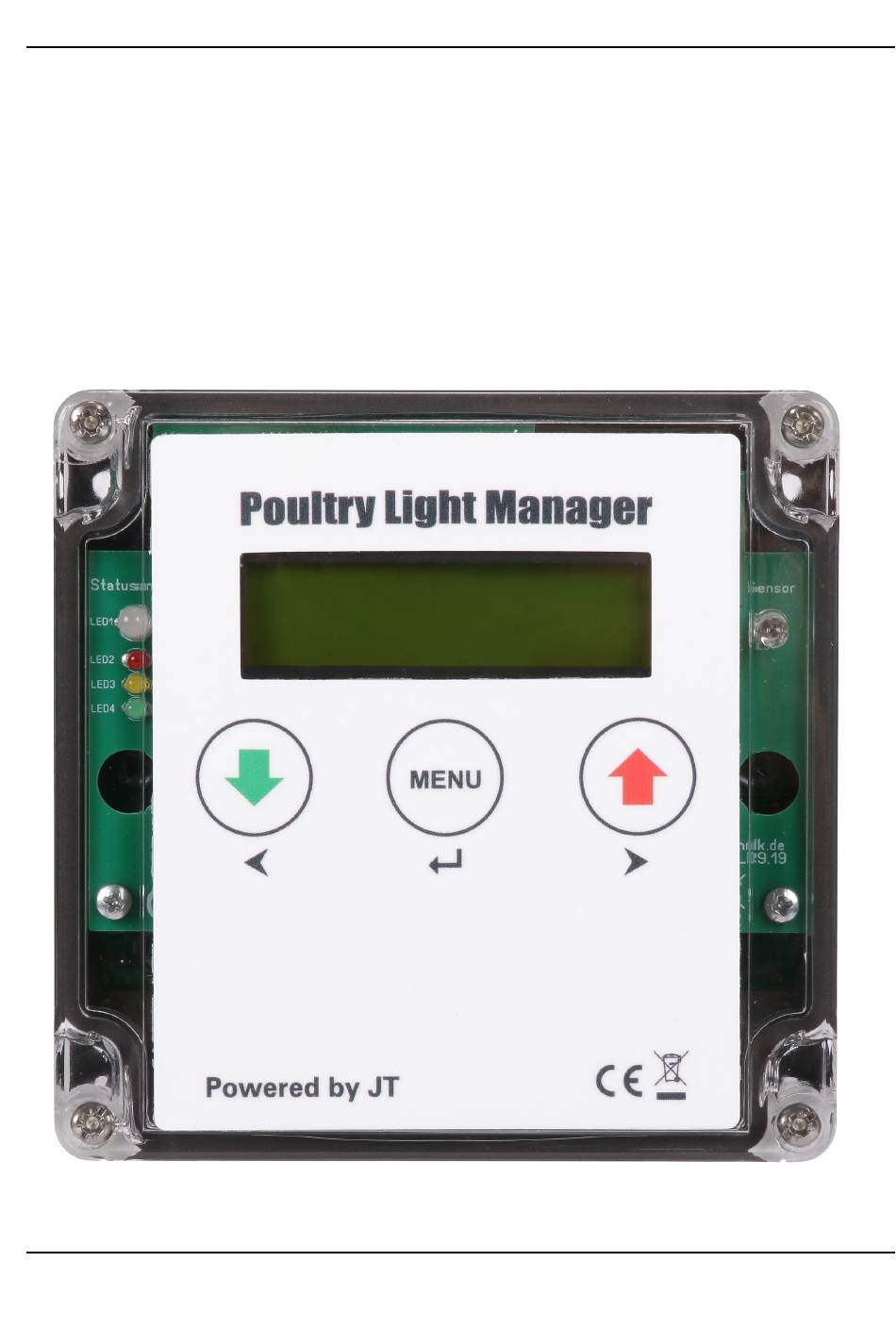

- Seite 1 Original Bedienungsanleitung JT-PLM V2.4 12/2020 Lichtsteuerung für Geflügelställe Poultry Light Manager (PLM)
-
Seite 2: Inhaltsverzeichnis
Original Bedienungsanleitung JT-PLM V2.4 12/2020 Inhaltsverzeichnis Vorbemerkungen........................4 Allgemeine Beschreibung......................4 Funktionsweise........................4 Extras.............................5 Optionale Module........................5 Optionale Sensoren.......................5 Montageanleitung........................6 Steuergerät..........................6 Optionale Module........................6 Optionale Sensoren.......................6 Externer Lichtsensor......................6 Externer Temperatursensor....................6 Anschluss externer Geräte (Heizer, Lüfter, normale Beleuchtung )........7 Anschluss externer Geräte (LED-Lichtleisten und dimmbare LED-Lampen mit EVG)..8 - Netzseitiger Anschluss des Anschlussmoduls............9... - Seite 3 Original Bedienungsanleitung JT-PLM V2.4 12/2020 Kontakt per Telefon......................18 Kontakt per E-Mail......................19 Gerät einschicken......................19 Technische Daten........................19 Daten............................19 Werkseinstellungen......................20 3 von 20...
-
Seite 4: Vorbemerkungen
Original Bedienungsanleitung JT-PLM V2.4 12/2020 Vorbemerkungen Lesen Sie diese Bedienungsanleitung unbedingt und sorgfältig durch. Die Funktions- vielfalt des PLM2.4 erschließt sich nicht von selbst. Fehleinstellungen und/oder -bedie- nungen können die zuverlässige Arbeitsweise verhindern oder einschränken. Diese Bedienungsanleitung wurde nach bestem Wissen erstellt. Dies schließt trotzdem Feh- ler nicht aus. -
Seite 5: Extras
Kapitel Montageanleitung. Optionale Sensoren Je nach Montageort und gewünschten Funktionen sind zusätzliche Sensoren erforderlich. Mögliche Sensoren: • externer Lichtsensor (JT-LS) bei Montage des Gerätes im Stall • externer Temperatursensor (JT-TS) Funktionsauswahl und Parametereinstellung erfolgen im Hauptmenü Ex tras 5 von 20... -
Seite 6: Montageanleitung
Original Bedienungsanleitung JT-PLM V2.4 12/2020 Montageanleitung Steuergerät Öffnen Sie das Gehäuse indem Sie mit einem Kreuzschlitz-Schraubendreher die 4 Schrau- ben im Gehäusedeckel lösen. Befestigen Sie das Gehäuseunterteil an Ihrem Geflügelstall. Schließen Sie das Steckernetzteil an die Klemme 12 V an (rot an +, schwarz an -). -
Seite 7: Externe Geräte
Anlocklicht Dimmer Anschluss externer Geräte (Heizer, Lüfter, normale B eleuchtung ) Befestigen Sie die Anschlussmodule JT-Rel-HLB in der Nähe der externen Geräte. Verbin- den Sie die zugehörige Klemme im PLM2.4 mittels Steuerleitung 2x0,25mm² mit der gleichartig beschrifteten Klemme im Anschlussmodul. -
Seite 8: Anschluss Externer Geräte (Led-Lichtleisten Und Dimmbare Led-Lampen Mit Evg)
Besten in einer Verteilerdose am Ort der Leuchtmittel und führen von dort eine 2-adrige Leitung zum PLM2.4. Bei Verwendung von dimmbaren LED-Röhren müssen Sie zusätzlich das Netzanschlusska- bel der Röhren mit dem Anschlussmodul JT-Rel-HLB verbinden. Zum EVG 8 von 20... -
Seite 9: Netzseitiger Anschluss Des Anschlussmoduls
230 V - Verbraucher wie: - elektrische Heizgeräte - Lüfter - Glühlampen - Leuchtstoffröhren 230 V~ Steckdose oder oder 12 V = Verbraucher wie: - JT- LED-Leisten - JT-Stalllüfter Steckernetzteil 12 V Anschlüsse wie in vorigen Bildern 9 von 20... -
Seite 10: Aufbau Und Bedienung Der Menüs
Original Bedienungsanleitung JT-PLM V2.4 12/2020 Aufbau und Bedienung der Menüs Aufbau Die Anzeigesymbole im Display haben folgende Bedeutung: Innen (Temperatur oder Lichtwert) Außen (Temperatur oder Lichtwert) ▲ Aufdimmen ▼ Abdimmen ■ Lichtsensor hat „Dunkel“ erkannt □ Lichtsensor hat „Hell“ erkannt... -
Seite 11: Bedienung - Einstellungen Und Änderungen
Original Bedienungsanleitung JT-PLM V2.4 12/2020 Taste > : Erhöhung des Parameters, Durchlauf der möglichen Optionen Taste gedrückt halten: Wert wird automatisch hoch- bzw. runtergezählt. Taste < : Runterzählen des Parameters Taste : Übernahme des geänderten Parameters Sprung zum nächsten änderbaren Parameter des Untermenüs Verlassen des Untermenüs in die nächst höhere Menüebene... -
Seite 12: Untermenü Lichtsensor
Original Bedienungsanleitung JT-PLM V2.4 12/2020 Das Licht kann mit den Tasten ▲ und ▼ auch von Hand Ein- / Ausgeschaltet werden. Wird das Licht von Hand Ein- aber nicht Ausgeschaltet, dann wird um 23:00 Uhr, wenn das Gerät in den Zeitbereich Nacht wechselt, die Beleuchtung automa tisc h ausgeschaltet. -
Seite 13: Untermenü Nachmittag An
Original Bedienungsanleitung JT-PLM V2.4 12/2020 Die Angabe des Montageortes weist den Sensoren bestimmte Parameter zu, eine falsche Einstellung führt zu fehlerhaften Reaktionen bei den angeschlossenen Geräten. Aussen Die integrierten Sensoren (Licht + Temperatur) messen die Werte der Umgebung, sie liefern keine Aussagen über das Stallinnere. Für die Funktionen Heizen und/oder Lüften ist ein zusätzlicher externer Temperatursensor im Stall erforderlich. -
Seite 14: Hauptmenü „Extras
Original Bedienungsanleitung JT-PLM V2.4 12/2020 Hauptmenü „Extras“ Untermenü Heizen / Lüften Ist der ausgewählte Sensor nicht vorhanden oder defekt wird die Funktion ausgeschaltet. Bei niedrigen Innentemperaturen kann der Stall mit einem Heizer erwärmt, bei hohen Innentemperaturen mit einem Lüfter etwas gekühlt werden. Die Geräte schalten ein, wenn die Einschalttemperatur unterschritten (Heizen) bzw. -
Seite 15: Hauptmenü „Werkseinstellungen
Original Bedienungsanleitung JT-PLM V2.4 12/2020 Deutsch Taste > : blättert durch die integrierten Sprachen Wurde die Sprache geändert und das Untermenü Sprache verlassen führt das Gerät einen Neustart durch. Danach sind alle Displayausgaben in der gewählten Sprache. Hauptmenü „Werkseinstellungen“ < Werkseinstellungen >... -
Seite 16: Automatikbetrieb
Original Bedienungsanleitung JT-PLM V2.4 12/2020 Sonnenaufgang Täglich 04:30 Uhr und es muss noch Dunkel sein Nachtruhe Täglich 22:30 Uhr Alle anderen Funktionen sind deaktiviert. Andere Schaltzeiten oder Extras stellen Sie im jeweiligen Menü ein (→ Kapitel Einstellungen Änderungen). Automatikbetrieb Das Gerät ist für den Automatikbetrieb konzipiert und wird entsprechend den eingestellten Werten die angeschlossene Beleuchtung, Heizer und Lüfter steuern. -
Seite 17: Interne Fernanzeige
Original Bedienungsanleitung JT-PLM V2.4 12/2020 ----°C 20°C Die Anzeige ----°C bedeutet das kein externer Temperatursensor angeschlossen ist. Interne Fernanzeige Schnelle Statusanzeige auf kurze Entfernung Anzeige Leuchtbild Bedeutung LED 1 (Doppel-LED) Dauerlicht Grün Volllicht Morgens Dauerlicht Rot Volllicht Abends Blinken Grün Aufimmen Morgens läuft... -
Seite 18: Dimmfunktion Funktioniert Nicht (Led 5 / 6 Ist An Oder Blinkt) Aber Kein Licht
Dimmfunktion funktioniert nicht (LED 5 / 6 ist AN oder BLINKT) aber kein Licht • LED-Lichtleiste • Polarität beim Anschluss beachten • • Leuchtstoffröhre Anschlussmodul JT-Rel-HLB überprüfen • LED-Lampe • festen Sitz im Sockel prüfen • LED-Leuchtmittel von Fremdan- •... -
Seite 19: Kontakt Per E-Mail
Achtung! Ohne Kaufnachweis ist keine Gewährleistung möglich. Technische Daten Daten Bezeichnung Poultry Light Manager Anschluss 230 V~ 1,0 A über Steckernetzteil auf 12 V= intern Stromaufnahme ca. 20 mA (nur PLM) , ca. 100 mA incl. Zusatzmodule ca. -
Seite 20: Werkseinstellungen
Original Bedienungsanleitung JT-PLM V2.4 12/2020 Werkseinstellungen Voreingestellte Parameter und mögliche Nutzereinstellungen Betriebsparameter / Einstellwert Werkseinstellung Verstellbereich (vorgegeben) Uhr / Datum Uhrzeit Aktuelle Uhrzeit autom Zeitumstellung abschaltbar Datum Aktuelles Datum Lichtsteuerung Lichtsensor Hell 18 % 35 % - 75 % Dunkel...
