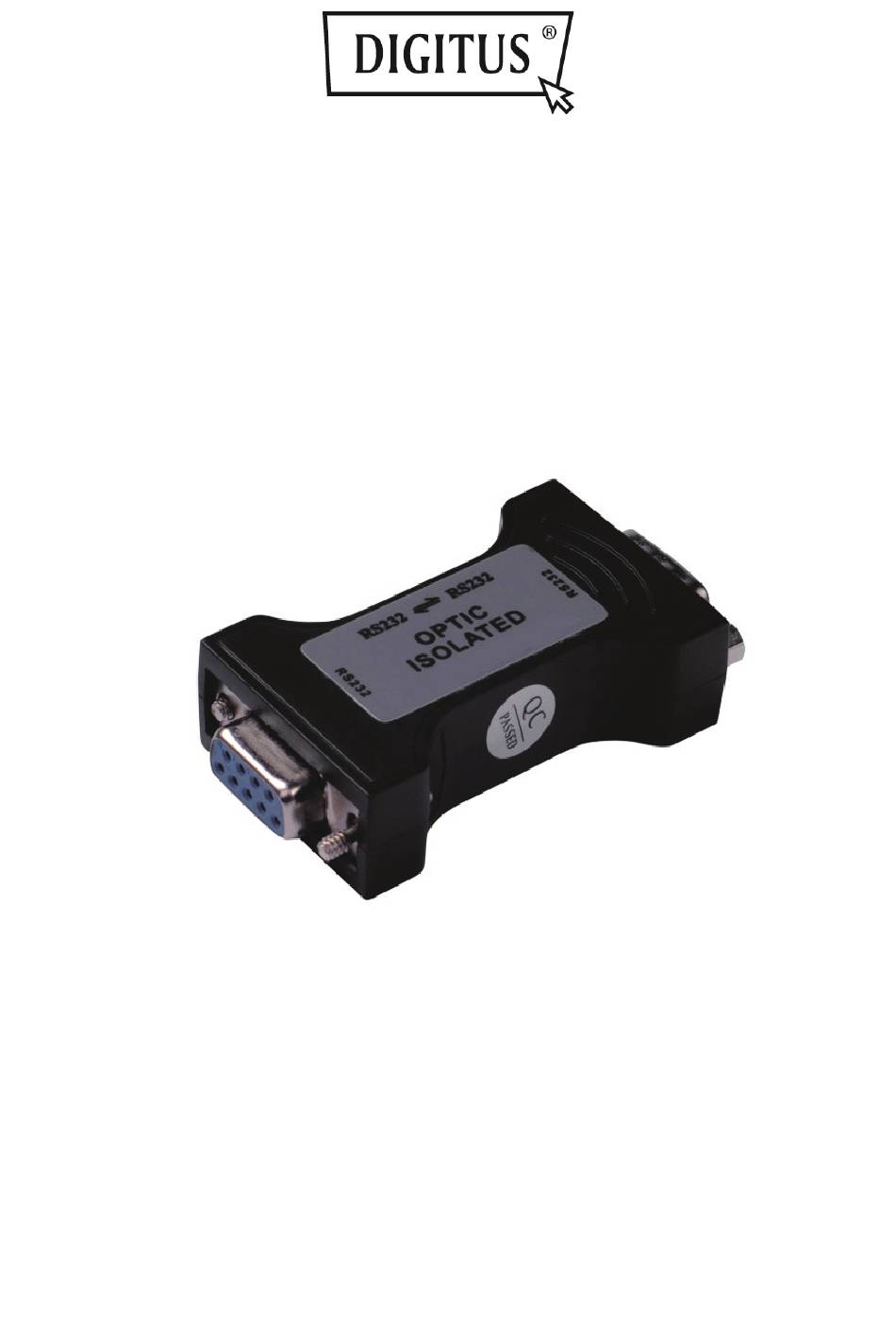

- Seite 1 RS-232 SERIELLE SCHNITTSTELLE PHOTOELEKTRISCHER ISOLATOR Bedienungsanleitung DA-70163...
- Seite 2 I. Zusammenfassung Mit der Einführung hochentwickelter photoelektrischer Isolationstechnologie, bietet die RS-232 serielle Schnittstelle photoelektrischer Isolator (oder serieller Isolator) den besten Schutz für Geräte mit RS-232 serieller Schnittstelle zur Vermeidung von Schäden aufgrund Erdungskurzschluss, Überspannung, Gewitter usw. Gewöhnlich sind RS-232 Schäden Hardwareschäden von Kommunikationsgeräten, die zu mehr als 90 % auf mangelnde Erdung auf beiden Seiten der Geräte, Überspannung, Gewitter, statische Störungen, elektromagnetische Störungen usw.
-
Seite 3: Technische Parameter
II. Technische Parameter Schnittstelle: Konform mit EIA RS-232 und CCITT V2.4 asynchrone Protokolle Anschluss: DB9 Stecker für beide Enden Übertragungsmodus: Asynchron, Duplex, voll transparent Isolationsspannung: 2.500 V rms Impuls oder 500 V DC kontinuierlich Übertragungsrate: 300BPS-57, 600BPS Stromversorgung: Von RS-232 Schnittstelle (TXD, RTS oder DTR) Abmessungen: 63 x 33 x 17 mm Gewicht: 30g Betriebsumgebung: -40 °C bis 85 °C... - Seite 4 IV. Stiftbelegung Konform mit EIA RS-232 und CCITT V2.4 Standards. Stift 2-3 für Daten senden und empfangen, Stift 7-8 für RTS und CTS, Stift 4-1 für DTR und DCD, Stift 6 für DSR und Stift 5 für GND. RS-232 Schnittstelle (AN DTE): Anschluss: DB-25/9 Buchse. Signal: interne Signalkabel sind getrennt.
-
Seite 5: Anwendungsbereiche
V. Anwendungsbereiche Unterschiedliche Typen von Multi-Anwender-Systemen wie UNIX Schutz von Multi-Anwender-Terminal und Host Schutz des Satellitenempfängers Schutz von Multi-Anwender-Karten Schutz von Geldautomaten, die mit RS-232 Geräten ohne gemeinsame Erdung verbunden sind Schutz von MODEMS und Routern VI.
