4 - MONTAGE
TÜRELEMENT

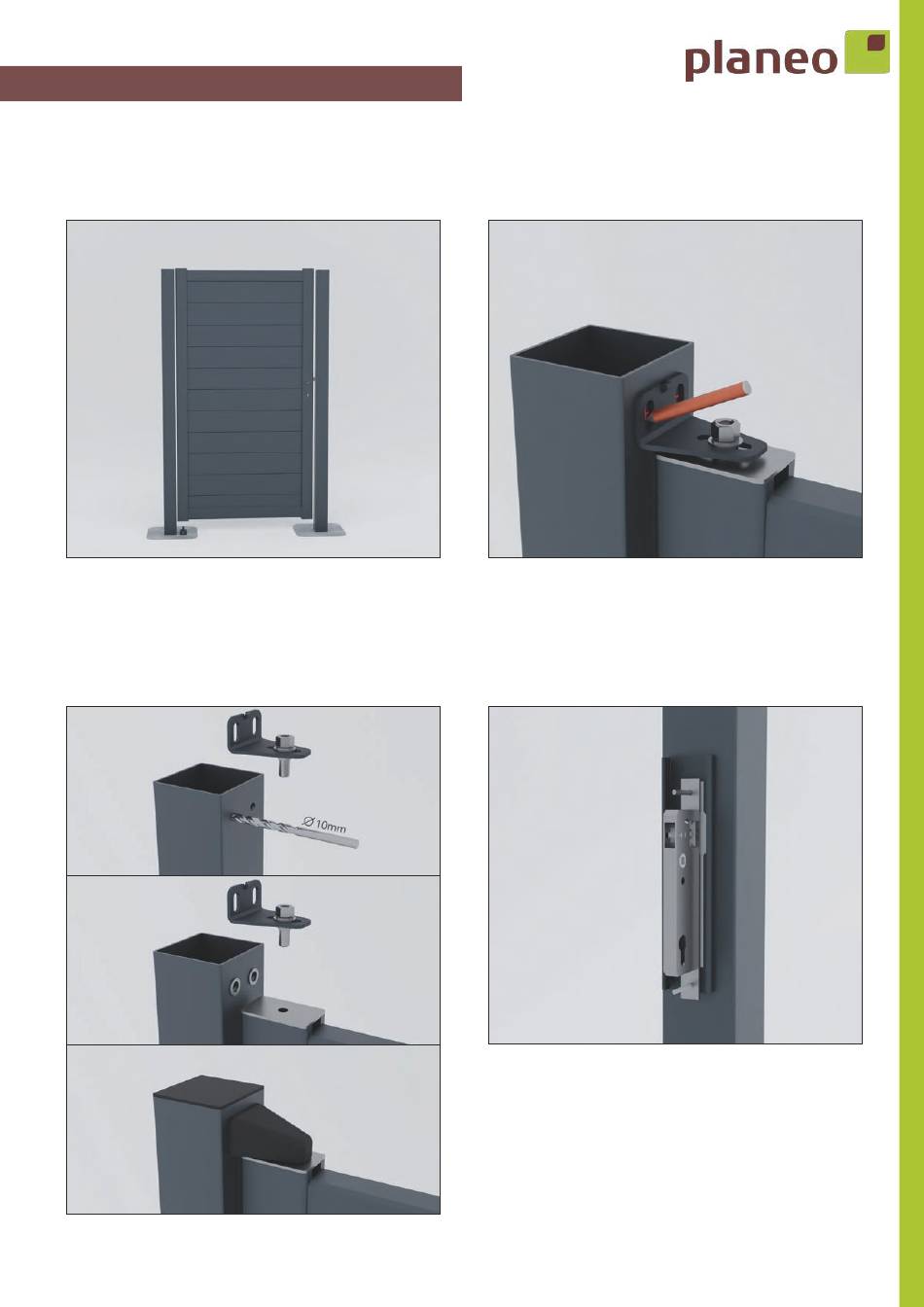

SCHRITT 4.5 -
Heben Sie das Tor zwischen den Pfosten und setzen Sie es auf die
Zehenkappe. Achten Sie auf die Auf- / Ab-Richtung und platzieren
Sie den Drehzapfen unten am Lager. Überprüfen Sie den Winkel
und sichern Sie das Tor.
SCHRITT 4.7 -
Bewegen Sie das Tor, um den Pfosten mit einem Metallbohrer
mit 10 mm Durchmesser bohren zu können. Positionieren Sie das
Tor und das hohe Scharnier neu, indem Sie M8-Unterlegscheiben
zwischen Scharnier und Pfosten einsetzen. Befestigen Sie das
Scharnier endgültig mit M8x20mm Schrauben und Unterlegschei-
ben. Überprüfen Sie die Öffnung des Blattes und positionieren
Sie die Drehzapfen gegebenenfalls neu. Setzen Sie die Abdeckun-
gen auf das Scharnier und die Pfosten.
SCHRITT 4.6 -
Setzen Sie das obere Scharnier in das obere Lager ein und mar-
kieren Sie seine Position auf dem Pfosten.
SCHRITT 4.8 -
Legen Sie das Einsteckschloss auf der Verriegelungsseite des
Pfostens unter Berücksichtigung der gewünschten Öffnungsrich-
tung (Ziehen oder Drücken). Schrauben Sie die Edelstahlplatte
ab und drehen Sie sie gegebenenfalls, um die Löcher mit dem
Schloss und der Schraube auszurichten.
12
