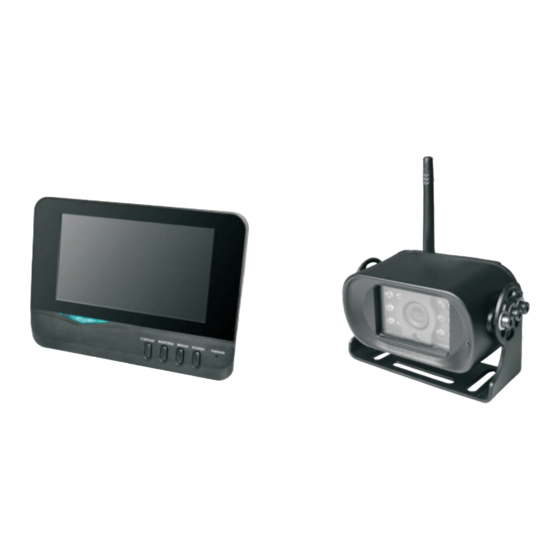

Detec 790205 Bedienungsanleitung

2.4ghz digitales rückfahrsystem, bestehend aus einer funkkamera mit 7" farb lcd bildschirm
Vorschau ausblenden
Diese Anleitung herunterladen
1
2
3
4
5
6
7
8
9
2.4GHz Digitales Rückfahrsystem, bestehend aus
einer Funkkamera mit 7" Farb LCD Bildschirm
Vorwort
Herzlichen Glückwunsch zum Erwerb der DETEC-Secure Rückfahrkamera 790205. Bei ordnungsgemäßer
Verwendung wird dieses Rückfahrsystem für viele Jahre seinen Dienst ordnungsgemäß an Ihrem LKW,
Caravan oder Ihrer Landmaschine verrichten. Wir haben bei der Auswahl auf Qualität, Zukunftssicherheit
und einfache Bedienung geachtet und wünschen Ihnen viel Freude an Ihrem neuen Rückfahrsystem.
Bitte lesen Sie sich VOR der Inbetriebnahme diese Anleitung sorgfältig durch. Eine falsche Handhabe oder
unsachgemäße Installation kann in Beschädigungen oder gar Verletzungen münden.
* Die Bilder dienen nur der Anschauung. Bitte vergleichen Sie die Gegebenheiten am realen Objekt.
BEDIENUNGSANLEITUNG
Modell:
79
Version 1.1a - DEUTSCH
0205 Detec Secure
loading

Inhaltszusammenfassung für Detec 790205

  • Seite 1 Funkkamera mit 7" Farb LCD Bildschirm BEDIENUNGSANLEITUNG Vorwort Herzlichen Glückwunsch zum Erwerb der DETEC-Secure Rückfahrkamera 790205. Bei ordnungsgemäßer Verwendung wird dieses Rückfahrsystem für viele Jahre seinen Dienst ordnungsgemäß an Ihrem LKW, Caravan oder Ihrer Landmaschine verrichten. Wir haben bei der Auswahl auf Qualität, Zukunftssicherheit und einfache Bedienung geachtet und wünschen Ihnen viel Freude an Ihrem neuen Rückfahrsystem.
  • Seite 2 Adapter Die Bilder dienen Anschaungszwecken, bitte prüfen Sie Details am realen Artikel Aufbau Antenne Antenne IR LEDs LCD Bildschirm Linse Halter Verbinden (Pairing) Power Indicator Ein / Ausschalter Stromanschluß Spiegelfunktion Video Output Helligkeit Kontrast 790205 = 790206 + 790207...

  • Seite 3: Installation

    Installation Diese Installationsanleitung passt nicht auf alle Arten von Fahrzeugen. Sie dient lediglich als Anschaungsobjekt zur detailierten Anbauweise an gängige Fahrzeugtypen. Für Fragen, speziell zum Anbau an bestimmte Fahrzeugtypen kontaktieren Sie bitte den Fahrzeughersteller. Achten Sie außerdem darauf ob das Fahrzeug einen Anschluß an der Elektrik nicht als Fehler erkennt, da in modernen KFZ oft Kontrollmechanismen verbaut sind, welche die Leuchtmittel testen oder auf LEDs ausgelegt sind.
  • Seite 4 Stromanschluß der Kamera: Kamera Stromkabel 1. Nachdem Sie den Stromkreis des Rückfahrlichtes lokalisiert haben, müssen Sie das Kabel dorthin verlegen. Sorgen Sie bitte dafür, daß das Kabel auch ausreichend befestigt ist, damit es sich nicht in Fahrzeugteilen verfangen kann. Legen Sie das Kabel NIE an der Außenseite des Fahrzeugs entlang. Rot + Rückfahrlicht Schwarz -...
  • Seite 5 M o n ito r i n s ta lla tio n : 1.Befestigen Sie den Saugfuß an der 2.Lösen Sie die Schutzfolie von der Rückseite des Rückseite des Monitors. Saugfußes und befestigen den Saugfuß an der Frontscheibe. Bitte keine Gewalt anwenden! 3.Schließen Sie Strom an den Monitor an.

  • Seite 6: Bedienung

    Bedienung 1. Drücken Sie den Ein/Aus Knopf am Monitor für 3 Sekunden, die Betriebsleuchte zeigt die Betriebsbereitschaft des Monitors an. 2 . Der Monitor und die Kamera sind schon bei Fertigung aufeinander angestimmt worden, do daß Sie das System nur noch einschalten müssen. Sollte kein Bild erscheinen müssen Sie ggf. neu verbinden. Vorgehensweise: Schrauben Sie den Metalknopf auf der Kamerarückseite in die obere Position ein.
  • Seite 7 4. Über den AV Anschluß kann das Video auch auf anderen Geräten, wie z.B. Flachbildschirme, Recorder oder jedes beliebigen Gerätes mit einem RCA Eingang (AV-Chinch/Scart etc) wiedergegeben werden. Falls die Verbindung erfolgreich ist erscheint folgende Meldung auf dem Monitor. (Es kann auch sein, dass es bei Ihnen die PAL Norm ist, welche dargestellt wird) Schalte um auf NTSC Fernsehnorm 　...

  • Seite 8: Fcc Information

    FCC Information Dieses Gerät entspricht den FCC Spezi kationen in Abschnitt 15. Der Betrieb des Gerätes ist demzufolge an 2 Bedingungen gebunden: (1) Dieses Gerät erzeugt keine gefährlichen Strahlungen oder Störungen. (2) Dieses Gerät ist gegen Ein üsse und Strahlungen von Außen immun. D.h. es dürfen keine Fehlfunktionen oder unerwünschte Funktionen durch Störungen, Strahlungen von Außen auftreten.
  • Seite 9 &(.21)250,7b76(5./b581* (8.RQIRUPLWlWVHUNOlUXQJ (8 'HFODUDWLRQ RI &RQIRUPLW\...
