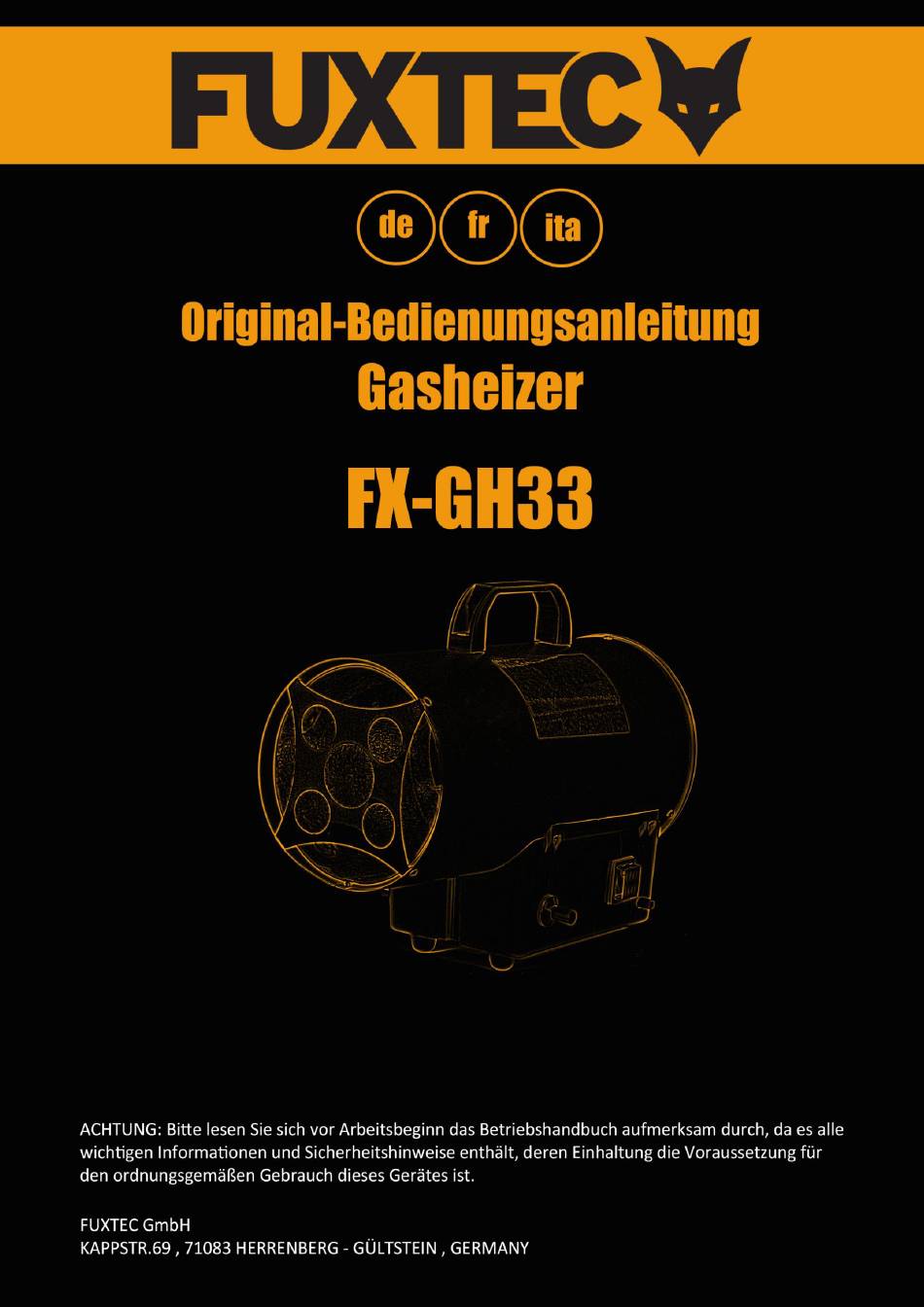

- Seite 1 Original Bedienungsanleitung FUXTEC FX-GH33_rev06...
- Seite 2 Sorgen Sie beim Betrieb dieses Geräts immer für eine ausreichende Belüftung, und halten Sie immer einen Sicherheitsabstand von 2,5 m zu brennbaren Materialien ein. Ihr neues Gerät wurde entwickelt und konstruiert, so dass es FUXTEC hohen Ansprüchen genügt, wie die einfache Bedienung und Benutzersicherheit. Ordentlich behandelt wird Ihnen dieses Gerät auf Jahre hinaus gute Dienste erweisen.
- Seite 3 Original Bedienungsanleitung FUXTEC FX-GH33_rev06 Kappstrasse 69, 71083 Herrenberg – German...
-
Seite 4: Inhaltsverzeichnis
Original Bedienungsanleitung FUXTEC FX-GH33_rev06 Inhaltsverzeichnis Sicherheitswarnungen ......................5 Kurzeinführung zu dem Gerät: ....................7 Überblick zum Gerät ........................ 7 Abmessungen .......................... 8 Technische Daten ........................8 Montage und Bedienung ......................9 Gasversorgungsleitung ......................12 Elektrische Schaltung ......................13 Explosionszeichnung und Teilebenennung ................14 10. -
Seite 5: Sicherheitswarnungen
Original Bedienungsanleitung FUXTEC FX-GH33_rev06 1. Sicherheitswarnungen Ihrer eigenen Sicherheit Sicherheit Anderer lesen diese BEDIENUNGSANLEITUNG sorgfältig durch und beachten Sie die Anleitungen. Gefahr Verwenden Sie das Heizgerät niemals in Umgebungen mit entzündlichen Dämpfen, da sonst Explosions- und Brandgefahr besteht. Sorgen Sie beim Einsatz des Geräts immer für eine ausreichende Belüf- tung. Verwenden Sie das Gerät ausschließlich in einer gut belüfteten... - Seite 6 Original Bedienungsanleitung FUXTEC FX-GH33_rev06 Achtung Um einen Brand beim Betrieb des Geräts zu verhindern, platzieren Sie keine Gegenstände in der Nähe des Heizgeräts. Halten Sie alle brenn- baren Materialien außerhalb der Reichweite des Heizgeräts. Mindestabstände: Luftauslass (vorn) 2,5 m, Lufteinlass (hinten) 2 m, oben 2 m, seitlich 2 m.
-
Seite 7: Kurzeinführung Zu Dem Gerät
Original Bedienungsanleitung FUXTEC FX-GH33_rev06 2. Kurzeinführung zu dem Gerät: Dieses Heizgerät ist ein Lufterhitzer mit Direktbefeuerung. Es umfasst einen Lüftermotor zur verbesserten Luftzirkulation und Sauerstoffversorgung, um eine bessere Verbrennung von Flüssiggas sicherzustellen. Es wärmt den Raum als ein Raumheizgerät. Durch die Methode der direkten Lufterhitzer mit Direktbefeuerung kann es eine hohe Wärmezufuhr bei geringem... -
Seite 8: Abmessungen
Original Bedienungsanleitung FUXTEC FX-GH33_rev06 Leitungssatz und Druckminderer Achtung：Um die Maschine sicher zu verwenden, nutzen Sie bitte die richtigen Druckminderer und Schläuche. Die Druckminderung dieses Gasheizers ist: Pu = 700mbar, Qn = 1,5 kg / h. Bitte versuchen Sie diesen Druckminderer (oder ähnlich) wie im Bild ersichtlich zu verwenden. -
Seite 9: Montage Und Bedienung
Original Bedienungsanleitung FUXTEC FX-GH33_rev06 6. Montage und Bedienung Bereiten Sie einen vollen Gaszylinder gemäß den Heizanforderungen vor. (Spezifikation des Gasbehälters: keine spezifischen Anforderungen; Sie können einen geeigneten Behälter gemäß den Heizungsanforderungen und dem auf dem Etikett angegebenen Gasverbrauch auswählen oder beim Lieferanten des Gasbehälters nachfragen.) Stellen Sie das Heizgerät auf einem stabilen Boden auf. - Seite 10 Original Bedienungsanleitung FUXTEC FX-GH33_rev06 Abbildung 1 Abbildung 2 Abbildung 3 Abbildung 4 Abbildung 5 Achtung: Wenn Sie das Gerät entsprechend den Beschreibungen oben bedienen und es dennoch auch nach dreimaliger Zündung nicht funktioniert, versuchen Sie es in diesem Zustand nicht mehr zu zünden.
- Seite 11 Original Bedienungsanleitung FUXTEC FX-GH33_rev06 Betätigen Sie den Ein/Ausschalter Zündung Druckminderer Position“1”...
-
Seite 12: Gasversorgungsleitung
Original Bedienungsanleitung FUXTEC FX-GH33_rev06 7. Gasversorgungsleitung Element Teilbenennung Gaszufuhranschluss Flammendurchschlagschutz Elektromagnetisches Ventil Regler Gasdüse Brennerkopf Thermokupplung Arbeitsprinzip Wenn das Gerät an die Gasversorgung angeschlossen ist, durchläuft das Gas nacheinander die folgenden Komponenten: 1. Gaszufuhr 2. Flammendurchschlagsschutz 3. Elektromagnetisches Ventil 4. Regler 5. -
Seite 13: Elektrische Schaltung
Original Bedienungsanleitung FUXTEC FX-GH33_rev06 8. Elektrische Schaltung Motor, Schaltung des elektromagnetischen Ventils Zündschaltung Flamendurchschlagschutz Thermostat Integriertes elektromagnetisches Ventil im Flammendurchschlagsschutz Lüftermotor Netzschalter Q2 Zündung Zündnadel 82 Thermokupplung Elektromagnetisches Ventil C Kondensator... -
Seite 14: Explosionszeichnung Und Teilebenennung
Original Bedienungsanleitung FUXTEC FX-GH33_rev06 9. Explosionszeichnung und Teilebenennung... - Seite 15 Original Bedienungsanleitung FUXTEC FX-GH33_rev06 1. Luftausgansgitter 19. Elektromagnetisches Ventil 2. Hitzeisolierungs-Rohranordnung 20. Anschluss für Elektromagnetisches Ventil 3. Gehäuse 21. Elektromagnetisches Ventil 4. U-förmige Mutter 22. Kupfer Baugruppe 5. Plastikgriff 23. Zündung 6. Lüfterblatt 24. Netzschalter 7. Motor 70W 230V/50-60Hz IP44 25.
-
Seite 16: Voraussetzungen Für Den Betrieb
Original Bedienungsanleitung FUXTEC FX-GH33_rev06 Voraussetzungen für den Betrieb Für eine sichere Verwendung und eine zuverlässige Funktion des Geräts beachten Sie beim Betrieb die folgenden Voraussetzungen. Vergewissern Sie sich, dass Sie den richtigen Druckminderer ("Redactor") und den richtigen Schlauch für diese Maschine kaufen. -
Seite 17: Fehlerbehebung
Original Bedienungsanleitung FUXTEC FX-GH33_rev06 Fehlerbehebung Kundendienst Lassen Sie Ihr erworbenes Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Sollten Ihnen keine Adressen von autorisierten Servicestellen zur Verfügung stehen, wenden Sie sich bitte an die Vertriebsstelle, bei der Sie das Gerät erworben haben. -
Seite 18: Entsorgungshinweis
Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Anforderungen entspricht, welche in folgenden EG Richtlinien und deren Änderungen festgelegt sind: EN 437:2003 + A1:2009; EN 1596:1998; EN 1596:1998/A1:2004 Herrenberg, 23.08.2021 Tim Gumprecht Geschäftsführer Aufbewahrung der technischen Unterlagen: FUXTEC GmbH, Kappstraße 69, 71083 Herrenberg, Germany T. Gumprecht, Geschäftsführung...
