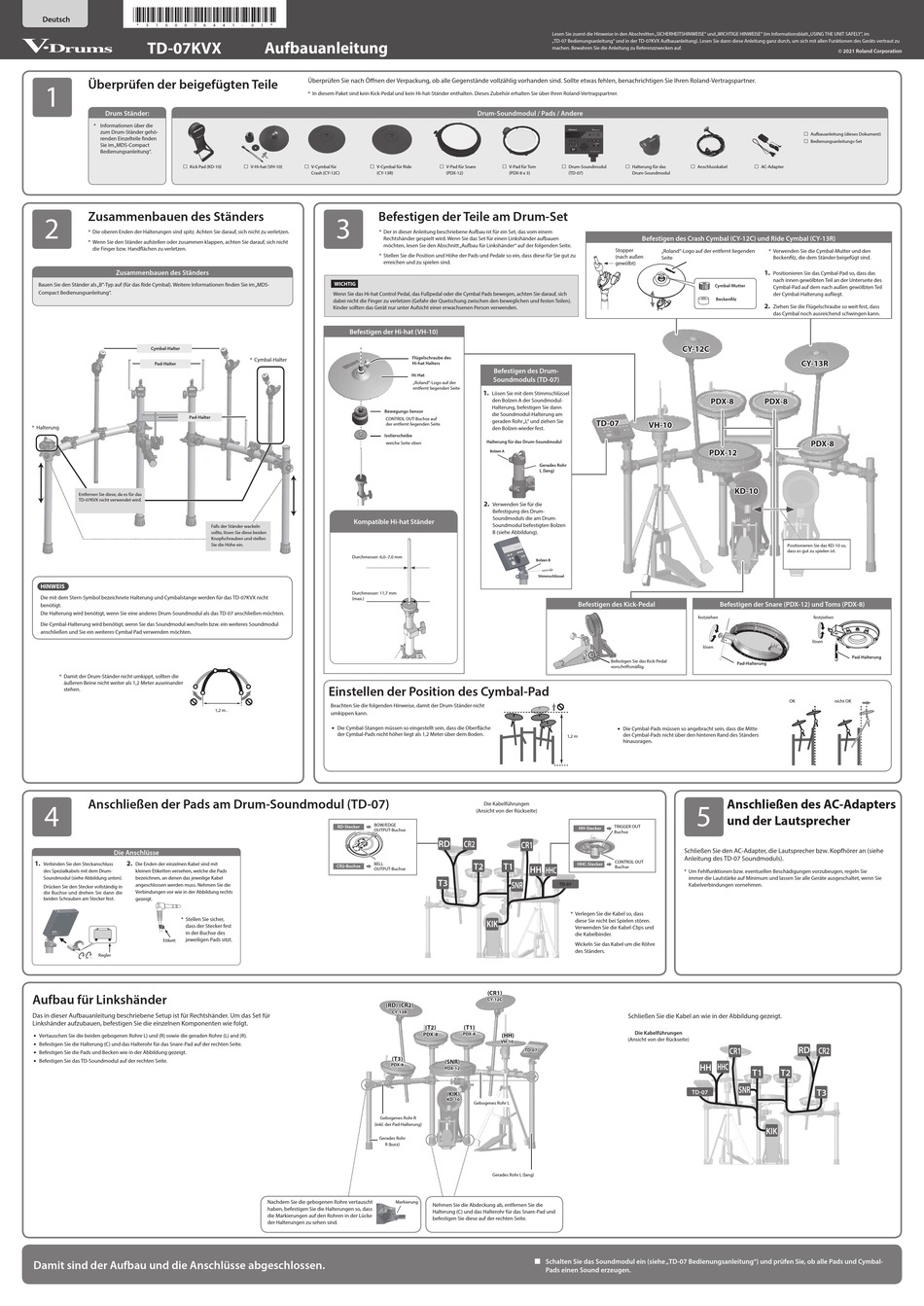

V-Drums TD-07KVX Aufbauanleitung

* 5 1 0 0 0 7 6
TD-07KVX
Überprüfen der beigefügten Teile
1
Drum Ständer:
* Informationen über die
zum Drum-Ständer gehö-
renden Einzelteile finden
Sie im „MDS-Compact
Bedienungsanleitung".
8 Kick Pad (KD-10)
Zusammenbauen des Ständers
2
* Die oberen Enden der Halterungen sind spitz. Achten Sie darauf, sich nicht zu verletzen.
* Wenn Sie den Ständer aufstellen oder zusammen klappen, achten Sie darauf, sich nicht
die Finger bzw. Handflächen zu verletzen.
Zusammenbauen des Ständers
Bauen Sie den Ständer als „B"-Typ auf (für das Ride Cymbal). Weitere Informationen finden Sie im „MDS-
Compact Bedienungsanleitung".
Cymbal-Halter
Pad-Halter
Pad-Halter
* Halterung
Entfernen Sie diese, da es für das
TD-07KVX nicht verwendet wird.
HINWEIS
Die mit dem Stern-Symbol bezeichnete Halterung und Cymbalstange werden für das TD-07KVX nicht
benötigt.
Die Halterung wird benötigt, wenn Sie eine anderes Drum-Soundmodul als das TD-07 anschließen möchten.
Die Cymbal-Halterung wird benötigt, wenn Sie das Soundmodul wechseln bzw. ein weiteres Soundmodul
anschließen und Sie ein weiteres Cymbal Pad verwenden möchten.
* Damit der Drum-Ständer nicht umkippt, sollten die
äußeren Beine nicht weiter als 1,2 Meter auseinander
stehen.
Anschließen der Pads am Drum-Soundmodul (TD-07)
4
Die Anschlüsse
1. 2.
Verbinden Sie den Steckanschluss Die Enden der einzelnen Kabel sind mit
des Spezialkabels mit dem Drum- kleinen Etiketten versehen, welche die Pads
Soundmodul (siehe Abbildung unten). bezeichnen, an denen das jeweilige Kabel
angeschlossen werden muss. Nehmen Sie die
Drücken Sie den Stecker vollständig in
Verbindungen vor wie in der Abbildung rechts
die Buchse und drehen Sie dann die
beiden Schrauben am Stecker fest. gezeigt.
* Stellen Sie sicher,
dass der Stecker fest
in der Buchse des
jeweiligen Pads sitzt.
Etikett
Regler
Aufbau für Linkshänder
Das in dieser Aufbauanleitung beschriebene Setup ist für Rechtshänder. Um das Set für
Linkshänder aufzubauen, befestigen Sie die einzelnen Komponenten wie folgt.
5 Vertauschen Sie die beiden gebogenen Rohre L) und (R) sowie die geraden Rohre (L) and (R).
5 Befestigen Sie die Halterung (C) und das Halterohr für das Snare-Pad auf der rechten Seite.
5 Befestigen Sie die Pads und Becken wie in der Abbildung gezeigt.
5 Befestigen Sie das TD-Soundmodul auf der rechten Seite.
Damit sind der Aufbau und die Anschlüsse abgeschlossen.
4 4 1 - 0 1 *
Aufbauanleitung
Überprüfen Sie nach Öffnen der Verpackung, ob alle Gegenstände vollzählig vorhanden sind. Sollte etwas fehlen, benachrichtigen Sie Ihren Roland-Vertragspartner.
* In diesem Paket sind kein Kick-Pedal und kein Hi-hat-Ständer enthalten. Dieses Zubehör erhalten Sie über Ihren Roland-Vertragspartner.
8 V-Hi-hat (VH-10) 8 V-Cymbal für 8 V-Cymbal für Ride
Crash (CY-12C) (CY-13R)
Befestigen der Teile am Drum-Set
3
* Der in dieser Anleitung beschriebene Aufbau ist für ein Set, das vom einem
Rechtshänder gespielt wird. Wenn Sie das Set für einen Linkshänder aufbauen
möchten, lesen Sie den Abschnitt „Aufbau für Linkshänder" auf der folgenden Seite.
* Stellen Sie die Position und Höhe der Pads und Pedale so ein, dass diese für Sie gut zu
erreichen und zu spielen sind.
WICHTIG
Wenn Sie das Hi-hat Control Pedal, das Fußpedal oder die Cymbal Pads bewegen, achten Sie darauf, sich
dabei nicht die Finger zu verletzen (Gefahr der Quetschung zwischen den beweglichen und festen Teilen).
Kinder sollten das Gerät nur unter Aufsicht einer erwachsenen Person verwenden.
Befestigen der Hi-hat (VH-10)
* Cymbal-Halter
Bewegungs-Sensor
CONTROL OUT-Buchse auf
der entfernt liegenden Seite
Isolierscheibe
weiche Seite oben
Kompatible Hi-hat Ständer
Falls der Ständer wackeln
sollte, lösen Sie diese beiden
Knopfschrauben und stellen
Sie die Höhe ein.
Durchmesser: 6,0–7,0 mm
Durchmesser: 11,7 mm
(max.)
Einstellen der Position des Cymbal-Pad
Beachten Sie die folgenden Hinweise, damit der Drum-Ständer nicht
1,2 m .
umkippen kann.
5 Die Cymbal-Stangen müssen so eingestellt sein, dass die Oberfläche
der Cymbal-Pads nicht höher liegt als 1,2 Meter über dem Boden.
BOW/EDGE
RD-Stecker
OUTPUT-Buchse
BELL
CR2-Buchse
OUTPUT-Buchse
(RD) (CR2)
Gebogenes Rohr R
(inkl. der Pad-Halterung)
Gerades Rohr
R (kurz)
Nachdem Sie die gebogenen Rohre vertauscht
haben, befestigen Sie die Halterungen so, dass
die Markierungen auf den Rohren in der Lücke
der Halterungen zu sehen sind.
Lesen Sie zuerst die Hinweise in den Abschnitten „SICHERHEITSHINWEISE" und „WICHTIGE HINWEISE" (im Informationsblatt „USING THE UNIT SAFELY", im
„TD-07 Bedienungsanleitung" und in der TD-07KVX Aufbauanleitung). Lesen Sie dann diese Anleitung ganz durch, um sich mit allen Funktionen des Geräts vertraut zu
machen. Bewahren Sie die Anleitung zu Referenzzwecken auf.
Drum-Soundmodul / Pads / Andere
8 V-Pad für Snare 8 V-Pad für Tom 8 Drum-Soundmodul
(PDX-12) (PDX-8 x 3)
Flügelschraube des
Hi-hat Halters
Befestigen des Drum-
Hi-Hat
Soundmoduls (TD-07)
„Roland"-Logo auf der
entfernt liegenden Seite
1.
Lösen Sie mit dem Stimmschlüssel
den Bolzen A der Soundmodul-
Halterung, befestigen Sie dann
die Soundmodul-Halterung am
geraden Rohr „L" und ziehen Sie
den Bolzen wieder fest.
Halterung für das Drum-Soundmodul
Bolzen A
Gerades Rohr
L (lang)
2.
Verwenden Sie für die
Befestigung des Drum-
Soundmoduls die am Drum-
Soundmodul befestigten Bolzen
B (siehe Abbildung).
Bolzen B
Stimmschlüssel
Die Kabelführungen
(Ansicht von der Rückseite)
RD CR2
CR1
T2 T1
HH
HHC
T3
SNR
TD-07
KIK
(CR1)
CY-12C
CY-13R
(T2) (T1)
PDX-8 PDX-8 (HH)
VH-10
TD-07
(T3)
(SNR)
PDX-8
PDX-12
(KIK)
KD-10
Gebogenes Rohr L
Gerades Rohr L (lang)
Markierung
Nehmen Sie die Abdeckung ab, entfernen Sie die
Halterung (C) und das Halterohr für das Snare-Pad und
befestigen Sie diese auf der rechten Seite.
9 Schalten Sie das Soundmodul ein (siehe „TD-07 Bedienungsanleitung") und prüfen Sie, ob alle Pads und Cymbal-
Pads einen Sound erzeugen.
8 Halterung für das 8 Anschlusskabel
(TD-07) Drum-Soundmodul
Befestigen des Crash Cymbal (CY-12C) und Ride Cymbal (CY-13R)
Stopper „Roland"-Logo auf der entfernt liegenden
(nach außen
Seite
gewölbt)
Cymbal-Mutter
Beckenfilz
CY-12C
PDX-8
TD-07
VH-10
PDX-12
KD-10
Befestigen des Kick-Pedal Befestigen der Snare (PDX-12) und Toms (PDX-8)
festziehen
lösen
Befestigen Sie das Kick-Pedal
Pad-Halterung
vorschriftsmäßig.
5 Die Cymbal-Pads müssen so angebracht sein, dass die Mitte
der Cymbal-Pads nicht über den hinteren Rand des Ständers
1,2 m
hinausragen.
Anschließen des AC-Adapters
5
und der Lautsprecher
TRIGGER OUT
HH-Stecker
Buchse
Schließen Sie den AC-Adapter, die Lautsprecher bzw. Kopfhörer an (siehe
Anleitung des TD-07 Soundmoduls).
CONTROL OUT
HHC-Stecker
Buchse
* Um Fehlfunktionen bzw. eventuellen Beschädigungen vorzubeugen, regeln Sie
immer die Lautstärke auf Minimum und lassen Sie alle Geräte ausgeschaltet, wenn Sie
Kabelverbindungen vornehmen.
* Verlegen Sie die Kabel so, dass
diese Sie nicht bei Spielen stören.
Verwenden Sie die Kabel-Clips und
die Kabelbinder.
Wickeln Sie das Kabel um die Röhre
des Ständers.
Schließen Sie die Kabel an wie in der Abbildung gezeigt.
Die Kabelführungen
(Ansicht von der Rückseite)
CR1
HHC
HH
SNR
TD-07
© 2021 Roland Corporation
8 Aufbauanleitung (dieses Dokument)
8 Bedienungsanleitungs-Set
8 AC-Adapter
* Verwenden Sie die Cymbal-Mutter und den
Beckenfilz, die dem Ständer beigefügt sind.
1.
Positionieren Sie das Cymbal-Pad so, dass das
nach innen gewölbten Teil an der Unterseite des
Cymbal-Pad auf dem nach außen gewölbten Teil
der Cymbal-Halterung aufliegt.
2.
Ziehen Sie die Flügelschraube so weit fest, dass
das Cymbal noch ausreichend schwingen kann.
CY-13R
PDX-8
PDX-8
Positionieren Sie das KD-10 so,
dass es gut zu spielen ist.
festziehen
lösen
Pad-Halterung
OK nicht OK
RD CR2
T1 T2
T3
KIK
