Rotronic LOG-DS-EXT Kurzbedienungsanleitung Seite 2

AdAptAteUr rAdio USB
MODE D'EMpLOi ABréGé

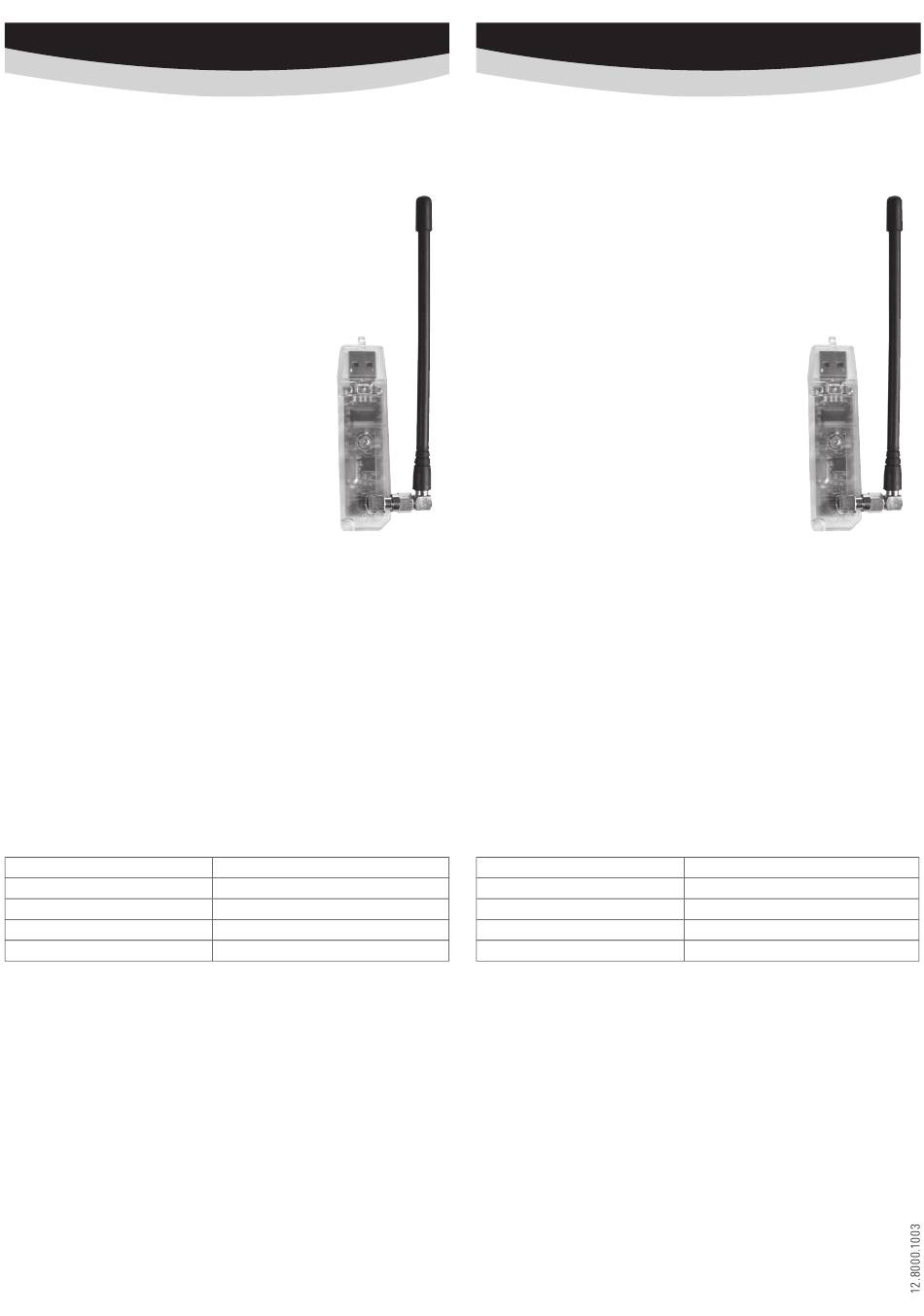

Adaptateur radio USB LOG-DS-EXT(-US)
Description générale
L'adaptateur radio USB sert d'interface entre le réseau radio
et un PC. Veuillez lire attentivement ce manuel abrégé avant
d'installer l'appareil.
no de commande Type d'appareil
LOG-DS-EXT Adaptateur radio USB 433,92 MHz
LOG-DS-EXT-US Adaptateur radio USB version USA 915 MHz
indications pour l'utilisation
Relier l'appareil au PC par le raccordement USB. L'installation du logiciel pilote est ensuite effectuée
avec le logiciel HW4. Lors du premier branchement de l'appareil à un PC, la diode verte s'allume
en continu et la diode rouge clignote. En mode de communication avec les appareils radios, la
diode rouge indique la réception des données et la verte leur envoi.
remarque
• Clé de sécurité USB avec technologie 433,92 MHz, respectivement 915 MHz
• Pour la programmation et la sélection avec le logiciel HW4 de logger de données radio avec une
antenne interchangeable à connecteur SMA
raccordement
Visser l'antenne tige dans le sens des aiguilles d'une montre sur le raccordement HF doré.
Le montage de l'antenne doit uniquement être effectué avec la collerette de fixation.
indication: l'appareil doit être déconnecté du PC avant de modifier le raccordement de l'antenne!
caractéristiques techniques:
Boîtier
Raccordement de l'antenne
Gamme d'utilisation
Alimentation électrique
Consommation de courant
ROTRONIC AG, CH-8303 Bassersdorf
Tel. +41 44 838 11 44, www.rotronic.com
ROTRONIC Messgeräte GmbH, D-76275 Ettlingen
Tel. +49 7243 383 250, Fax +49 7243 383 260, www.rotronic.de
ROTRONIC SARL, 56, F - 77183 Croissy Beaubourg
Tél. +33 1 60 95 07 10, www.rotronic.fr
,
ROTRONIC Italia srl I- 20157 Milano
Tel. +39 2 39 00 71 90, Fax (+39) 02 33 27 62 99, www.rotronic.it
All manuals and user guides at all-guides.com
Plastique, type de protection IP20
HF par connecteur SMA 50Ω
-20 à +85 °C, humidité de l'air max. 90%
Par USB
Max. 50 mA
AdAttAtore wireleSS USB
MAnUALE D'iSTrUziOni BrEvE
Adattatore wireless USB LOG-DS-EXT(-US)
Descrizione generale
L'adattatore wireless USB funge da interfaccia fra la rete
wireless e il PC. Vi preghiamo di leggere la presente guida
rapida con attenzione, prima di installare lo strumento.
codice Tipo strumento
LOG-DS-EXT Adattatore wireless USB a 433.92 MHz
LOG-DS-EXT-US Adattatore wireless USB versione USA a 915 MHz
Avvertenze per l'uso
Collegare lo strumento al PC tramite collegamento USB. L'installazione del driver avviene in segu-
ito, ad opera del software HW4. Dopo il primo collegamento dello strumento al PC, il LED verde è
fisso, mentre quello rosso lampeggia periodicamente. In modalità comunicazione con apparecchi
wireless, il LED rosso lampeggia alla ricezione dei dati e il LED verde al loro invio.
caratteristiche
• Adattatore wireless USB con tecnologia wireless a 433.92 MHz o a 915 MHz
• Programmazione e lettura dei data logger wireless tramite software HW4
• Con antenna intercambiabile mediante spina SMA
connessione
Avvitare in senso orario l'antenna ad asta sul collegamento HF color oro. Il montaggio dell'antenna
si effettua esclusivamente con il dado.
Avvertenza: in caso di modifiche al collegamento dell'antenna, per prima cosa staccare
l'apparecchio dal PC!
Dati tecnici:
Alloggiamento
Collegamento antenna
Range operativo
Alimentazione di corrente
Consumo di corrente
ROTRONIC Instruments (UK) Ltd, Crompton Fields
Phone +44 1293 571000, www.rotronic.co.uk
ROTRONIC Instrument Corp, NY 11788, USA
Phone +1 631 427-3898, www.rotronic-usa.com
ROTRONIC South East Asia Pte Ltd, Singapore 339156
Phone +65 6294 6065, www.rotronic.com.sg
ROTRONIC Shanghai Rep. Office, Shanghai 200233, China
Phone +86 40 08162018, www.rotronic.cn
Plastica, classe di protezione IP20
HF tramite spina SMA a 50Ω
Da -20 a +85 °C, max. 90%ur
Via USB
Max. 50 mA
