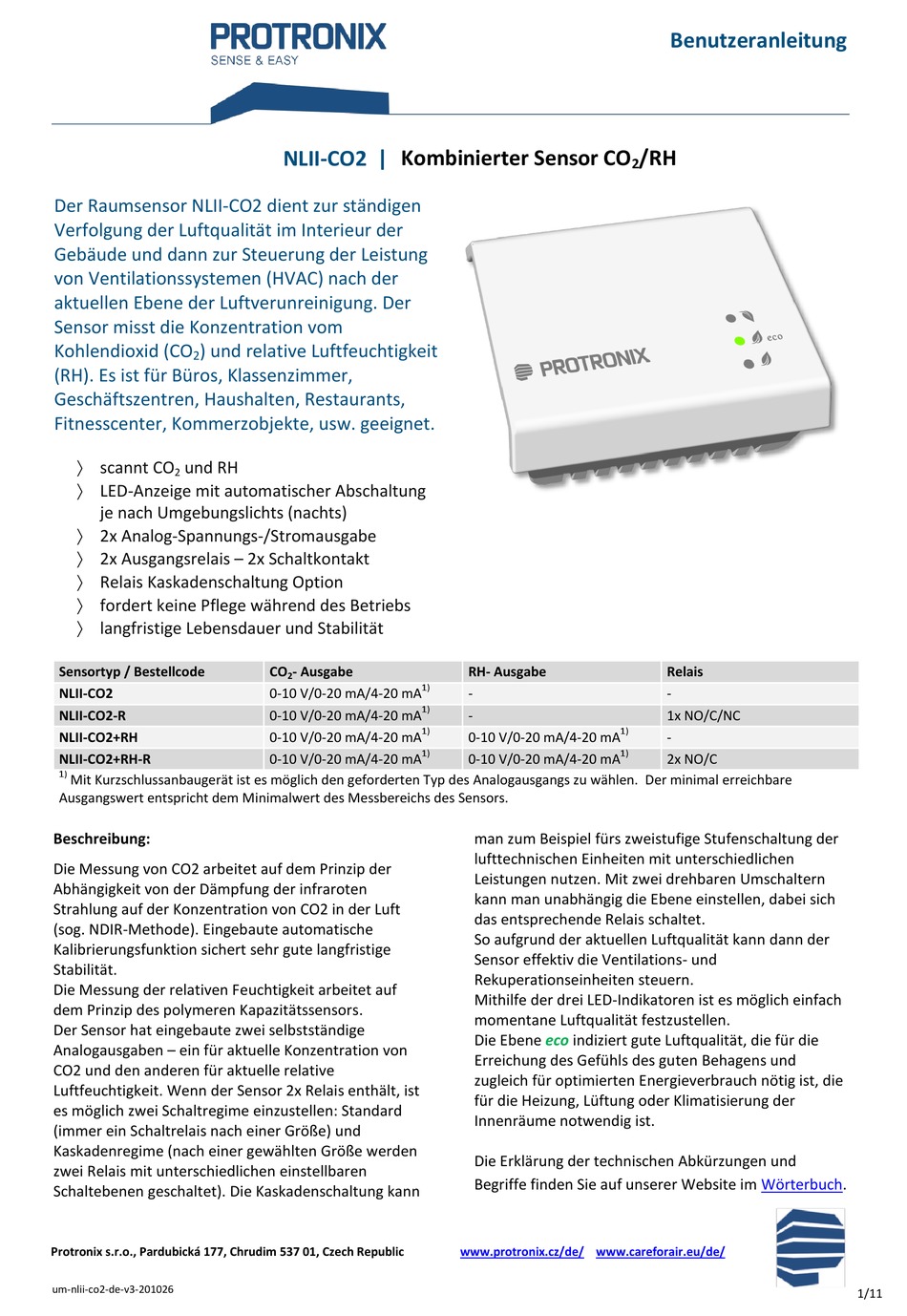

PROTRONIX NLII-CO2 Benutzeranleitung

Der Raumsensor NLII-CO2 dient zur ständigen
Verfolgung der Luftqualität im Interieur der
Gebäude und dann zur Steuerung der Leistung
von Ventilationssystemen (HVAC) nach der
aktuellen Ebene der Luftverunreinigung. Der
Sensor misst die Konzentration vom
Kohlendioxid (CO ) und relative Luftfeuchtigkeit
2
(RH). Es ist für Büros, Klassenzimmer,
Geschäftszentren, Haushalten, Restaurants,
Fitnesscenter, Kommerzobjekte, usw. geeignet.

scannt CO und RH
2

LED-Anzeige mit automatischer Abschaltung
je nach Umgebungslichts (nachts)

2x Analog-Spannungs-/Stromausgabe

2x Ausgangsrelais – 2x Schaltkontakt

Relais Kaskadenschaltung Option

fordert keine Pflege während des Betriebs

langfristige Lebensdauer und Stabilität
Sensortyp / Bestellcode
NLII-CO2
NLII-CO2-R
NLII-CO2+RH
NLII-CO2+RH-R
1)
Mit Kurzschlussanbaugerät ist es möglich den geforderten Typ des Analogausgangs zu wählen. Der minimal erreichbare
Ausgangswert entspricht dem Minimalwert des Messbereichs des Sensors.
Beschreibung:
Die Messung von CO2 arbeitet auf dem Prinzip der
Abhängigkeit von der Dämpfung der infraroten
Strahlung auf der Konzentration von CO2 in der Luft
(sog. NDIR-Methode). Eingebaute automatische
Kalibrierungsfunktion sichert sehr gute langfristige
Stabilität.
Die Messung der relativen Feuchtigkeit arbeitet auf
dem Prinzip des polymeren Kapazitätssensors.
Der Sensor hat eingebaute zwei selbstständige
Analogausgaben – ein für aktuelle Konzentration von
CO2 und den anderen für aktuelle relative
Luftfeuchtigkeit. Wenn der Sensor 2x Relais enthält, ist
es möglich zwei Schaltregime einzustellen: Standard
(immer ein Schaltrelais nach einer Größe) und
Kaskadenregime (nach einer gewählten Größe werden
zwei Relais mit unterschiedlichen einstellbaren
Schaltebenen geschaltet). Die Kaskadenschaltung kann
Protronix s.r.o., Pardubická 177, Chrudim 537 01, Czech Republic
.docx
um-nlii-co2-de-v3-201026
Kombinierter Sensor CO
NLII-CO2 |
CO - Ausgabe
2
1)
0-10 V/0-20 mA/4-20 mA
1)
0-10 V/0-20 mA/4-20 mA
1)
0-10 V/0-20 mA/4-20 mA
1)
0-10 V/0-20 mA/4-20 mA
RH- Ausgabe
-
-
1)
0-10 V/0-20 mA/4-20 mA
1)
0-10 V/0-20 mA/4-20 mA
man zum Beispiel fürs zweistufige Stufenschaltung der
lufttechnischen Einheiten mit unterschiedlichen
Leistungen nutzen. Mit zwei drehbaren Umschaltern
kann man unabhängig die Ebene einstellen, dabei sich
das entsprechende Relais schaltet.
So aufgrund der aktuellen Luftqualität kann dann der
Sensor effektiv die Ventilations- und
Rekuperationseinheiten steuern.
Mithilfe der drei LED-Indikatoren ist es möglich einfach
momentane Luftqualität festzustellen.
Die Ebene eco indiziert gute Luftqualität, die für die
Erreichung des Gefühls des guten Behagens und
zugleich für optimierten Energieverbrauch nötig ist, die
für die Heizung, Lüftung oder Klimatisierung der
Innenräume notwendig ist.
Die Erklärung der technischen Abkürzungen und
Begriffe finden Sie auf unserer Website im Wörterbuch.
www.protronix.cz/de/ www.careforair.eu/de/
Benutzeranleitung
/RH
2
Relais
-
1x NO/C/NC
-
2x NO/C
