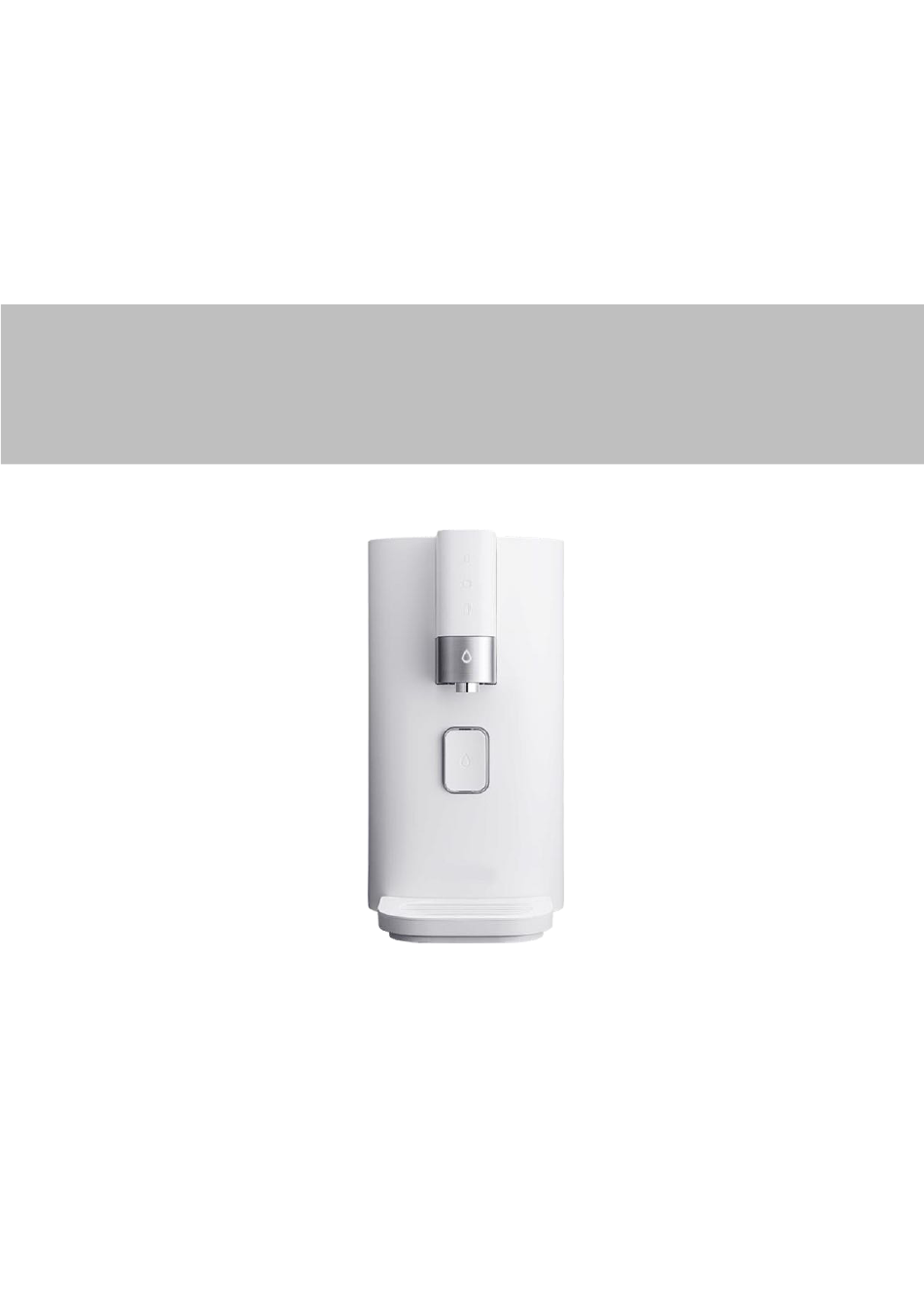

Chungho BLUEambient Bedienungsanleitung
Inhaltsverzeichnis
BLUE
Bedienungsanleitung
•
Lesen Sie diese Betriebsanleitung aufmerksam vor der Inbetriebnahme der
Anlage.
•
Design und Farbe können von der Produktabbildung abweichen.
•
Das Design, die Spezifizierung der Anlage sind vorbehaltlich etwaiger
Änderungen, wenn nötig, zwecks Weiterentwicklung und Verbesserung der
Anlage.
•
Die Nennspannung der Anlage beträgt 220-240 V~ / 50 Hz
ambient
Inhaltsverzeichnis
Verwandte Anleitungen für Chungho BLUEambient
Inhaltszusammenfassung für Chungho BLUEambient
- Seite 1 ambient BLUE Bedienungsanleitung • Lesen Sie diese Betriebsanleitung aufmerksam vor der Inbetriebnahme der Anlage. • Design und Farbe können von der Produktabbildung abweichen. • Das Design, die Spezifizierung der Anlage sind vorbehaltlich etwaiger Änderungen, wenn nötig, zwecks Weiterentwicklung und Verbesserung der Anlage.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Erklärung ••••••••••••••••••••••••••••••••••••••••••••••••• S. 3~4 2. Teileliste grafisch •••••••••••••••••••••••••••••••••••••••••• S. 5~7 3. Wasserflussdiagramm •••••••••••••••••••••••••••••••••••••••••••••••• S. 8 4. Schaltplan ••••••••••••••••••••••••••••••••••••••••••••••••••••• S. 8 5. Spezifikation •••••••••••••••••••••••••••••••••••••••••••••••••••••••• S. 9 6. Vorsicht ••••••••••••••••••••••••••••••••••••••••••••••••••••••••• S. 10 7. Demontage ••••••••••••••••••••••••••••••••••••••••••••••• S. 11~14 Display BLDC Pumpe Wasserhahn SOL V/V Netzkabel 8. -
Seite 3: Erklärung
1. Erklärung 150㎖ Select/LED 500 ㎖ Select / LED 1ℓ Select / LED Ausgabe An/Aus LED Hahn Ausgabe Knopf Wasserschalenabdeckung Wasserschale Rohwasser / Abfluss Ablassventil Netzkabel... - Seite 4 150 ㎖ Select Knopf für 150 ㎖. 150 ㎖ LED Diese LED ist an bei 150 ㎖. 500 ㎖ Select Knopf für 500 ㎖. 500 ㎖ LED Diese LED ist an bei 500 ㎖. 1ℓ Select Knopf für 1ℓ. 1ℓ LED Diese LED ist an bei 1ℓ.
-
Seite 5: Teileliste Grafisch
2. Teilelist grafisch < Explosionsansicht >... - Seite 6 < Teileliste > Q'TY MATERIAL Teilename LOWER BUTTON COVER UPPER BUTTON COVER DISPLAY PCB #1 FAUCET MANIFOLD SOL VALVE BKT TUBE STR 1/2” SILICONE FAUCET DECO ASSY WHITE PUSH BUTTON PUSH BUTTON WIRE DC #5 FRONT COVER FILTER COVER LEFT COVER AT FILTER BKT FILTER PLATE MAIN PCB...
- Seite 7 PART NAME Q'TY MATERIAL SS FM VALVE 1/4” STR TUBE 3/8” SILICONE RIGHT COVER DRAIN CONNECTOR POWER CORD REAR COVER WATER TANK TANK CLIP TANK SEAL TANK COVER TOP COVER O-RING S26 SILICONE AT PRE FILTER AT R/O 80GPD FILTER AT POST CARBON FILTER...
-
Seite 8: Wasserflussdiagramm
3. Wasserflussdiagramm 4. Schaltplan... -
Seite 9: Spezifikation
5. Spezifikation Model Name BLUEambient Model Code GWP-43C6500M AC 230 V / 50 Hz Nennspannung 35 W Energieverbrauch 4~38℃ Wassertemperatur. Climate Class N Class (32℃±1℃) IP Klasse IPX1 Netto Gewicht 7.2 kg Tankvolumen 5.5 ℓ Dimension 220 (W) x 425 (D) x 420 (H) mm... -
Seite 10: Vorsicht
※ Wenn Sie das Gerät im eingesteckten Zustand überprüfen oder reparieren müssen, achten Sie darauf, keine Stromführenden Teile zu berühren. 6-2. Verwenden Sie beim Austausch von Teilen nur echte CHUNGHO Teile. 6-3. Wenn Sie ein zerkratztes oder beschädigtes Teil finden, ersetzen Sie es sofort. -
Seite 11: Demontage
7. Demontage Ausführung Schritt Foto Halten Sie den Griff des TOP COVER fest und ziehen Sie ihn nach oben, um ihn zu entfernen. (Es gibt Haken um die obere Abdeckung.) Entfernen Sie zwei Schrauben im oberen vorderen Bereich. Entfernen Sie die drei Schrauben an der Rückseite. -
Seite 12: Display
Schritt Ausführung Foto Drehen Sie den Wasserausgabehahn, um ihn zu entfernen. Drücken Sie auf die drei Haken links und ziehen Sie die vordere Abdeckung in Ihre Richtung, um sie zu entfernen. Ziehen Sie zwei Stecker unten von der Hauptplatine ab. Faucet Button 1) Grüne Drähte (CN35):... -
Seite 13: Bldc Pumpe
7-1. Display Schritt Ausführung Foto Entfernen Sie zwei Schrauben oben auf der Anzeigeplatine. Ziehen Sie den Kabelstecker in Ihre Richtung, um ihn zu entfernen. 7-2. BLDC Pumpe Schritt Ausführung Foto Entfernen Sie zwei Schrauben an der Oberseite der BLDC Pumpe. Ziehen Sie die BLDC-Pumpe heraus, indem Sie sie um 90 °... -
Seite 14: Wasserhahn Sol
7-3. Wasserhahn SOL V/V Schritt Foto Ausführung Entfernen Sie die drei Schrauben auf dem rechten Foto. Ziehen Sie den Wasserhahn SOL V / V in Ihre Richtung, um ihn aus dem Silikon zu entfernen. Entfernen Sie die fünf Schrauben auf dem rechten Foto und zerlegen Sie den Wasserhahn SOL V / V. -
Seite 15: Fehlerbehebung
8. Fehlerbehebung BEVOR SIE DEN KUNDENSERVICE ANFORDERN 1. Bitte ziehen Sie das Netzkabel vor der Demontage aus der Steckdose. 2. Bitte stellen Sie sicher, ob Leitungswasser zur Verfügung steht. 3. Bitte überprüfen Sie zuerst die folgenden Kontrollpunkte. Es hilft bei der Diagnose und Reparatur. -
Seite 16: Stromausfall
8-1. Stromausfall Foto Schritt Ausführung Überprüfen Sie die Wechselspannung der Steckdose. Wenn es innerhalb von 198 ~ 242 V liegt, fahren Sie mit Schritt 2 fort. Wenn es außerhalb der Reichweite liegt, wenden Sie sich an einen Elektriker. Überprüfen Sie, ob das Netzkabel und die Kabel nicht angeschlossen sind. - Seite 17 8-2. Ausgabefehler ※ Wenn Sie keinen normalen Piepton hören können Ausführung Schritt Foto Überprüfen Sie den Wasserstand im Tank und drücken Sie die Dosiertaste. Wenn der Wasserstand über dem LOW LEVEL SENSOR liegt und Sie bei blinkender POWER-LED dreimal einen kurzen Piepton hören, ersetzen Sie den LOW LEVEL SENSOR.
-
Seite 18: Rohwasserausfall
8-3. Rohwasserausfall Ausführung Foto Schritt Überprüfen Sie die Spannung von Rohwasser SOL V / V. Wenn es ungefähr 24 ~ 28V ist, ersetzen Sie SOL V / V. Wenn es außerhalb des Bereichs liegt, ersetzen Sie die Hauptplatine. * Der Widerstand von Rohwasser SOL V / V beträgt 81 ~ 99Ω. - Seite 19 GruenePerlen GmbH Heidenweg 15 09496 Marienberg +49 3504 69 35 25 info@grueneperlen.com www.grueneperlen.com...
