Aro AFB-2 Originalbetriebsanleitung
Niveausensor
Inhaltszusammenfassung für Aro AFB-2

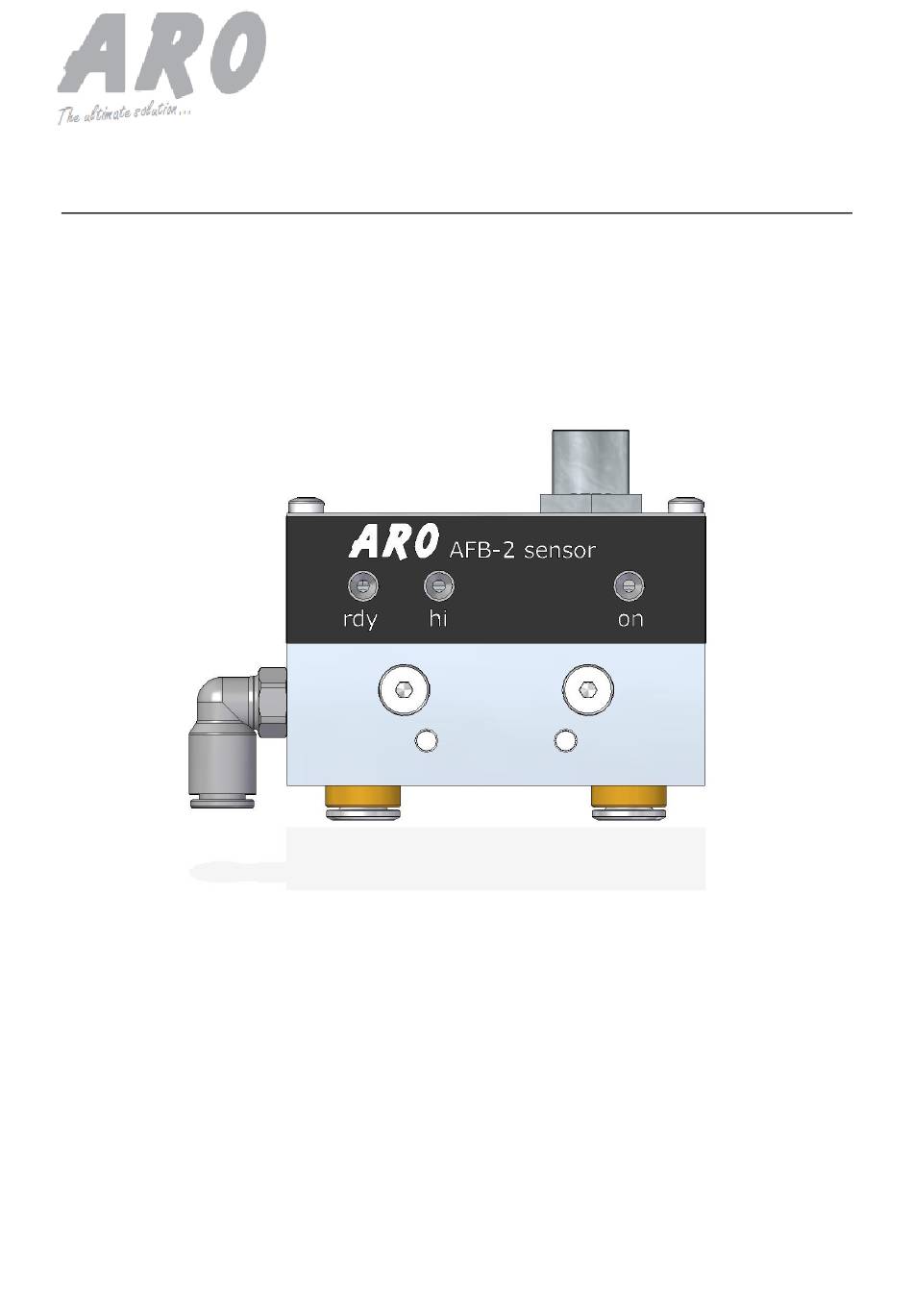

- Seite 1 Original Betriebsanleitung Niveausensor AFB-2 Hersteller: Datum: 11.12.2017 ARO TECHNOLOGIES AG Version: 1.2017 Weststrasse 69 CH-4900 Langenthal Tel.: +41 (0) 62 916 10 30 mail@aro.ch www.aro.ch...
- Seite 2 Der AFB-2 Sensor ist ausschliesslich für den Gebrauch zum Detektieren von flüssigen Medien gebaut, abgestimmt und funktionsgeprüft.
-
Seite 3: Inhaltsverzeichnis
Funktionsbeschrieb ......................5 Anwendungsbereiche...................... 6 2.3.1 AFB-2 Bandvorschub ................... 6 2.3.3 AFB-2 Tanküberwachung ..................7 2.3.4 AFB-2 im Hochleistungsfilter HLF ................ 8 Technische Daten ......................9 2.4.1 Dimensionen ARO AFB-2 Sensor ................ 9 Inbetriebnahme ........................10 Montage des AFB-2 Sensors ..................10 Pneumatischer Anschluss ..................... -
Seite 4: Sicherheitsvorschriften
Sicherheitsvorschriften Sicherheitsvorschriften Der AFB-2 Sensor ist nach dem geltenden Stand der Technik und den anerkannten sicherheits- technischen Regeln konstruiert und gebaut worden. Der Hersteller bestätigt die Übereinstimmung mit den gültigen EU-Richtlinien. Die Betriebsanleitung muss von allen Personen, die für den AFB-2 Sensor verantwortlich sind, diesen in Betrieb nehmen, bedienen, warten oder instand halten, sorgfältig durchgelesen, verstan-... -
Seite 5: Sicherheitshinweise
Sachschaden führen können. Bei Beachtung der vorgeschriebenen oder empfohlenen Vorsichtsmassnahmen ist die Bedienung, Wartung und Instandhaltung des AFB-2 Sensor für das geschulte Personal sicher. Die Gefahren- und Warnzeichen, sowie die zugehörigen Sicherheitsanweisungen in dieser Be- triebsanleitung weisen den Benutzer frühzeitig auf mögliche Verletzungs- und Sachschadengefah- ren hin. -
Seite 6: Produktspezifische Gefahren
Sicherheitsvorschriften Produktspezifische Gefahren Regeln Sie ganz klar die Zuständigkeit, die Kompetenzen und die Verantwortungen für Inbetrieb- nahme, Bedienung, Wartung und Instandhaltung, um Kompetenzunklarheiten zu vermeiden. Das auszubildende und einzuweisende Personal ist während der Ausbildung unter ständige Aufsicht einer erfahrenen und durch den Hersteller ausgebildeten Fachkraft zu stellen. ... -
Seite 7: Aufbau Und Funktion
Aufbau und Funktion Aufbau und Funktion Aufbau Gehäuse der Auswerteeinheit inkl. Elektronikprint Stecker 5-polig Anschluss Pneumatik Versorgung d4/6mm Niveaumessung Hochalarm d4/6mm Niveaumessung 2 d4/6mm LED- Signalanzeige Befestigungsbohrungen Seite 4 Originalbetriebsanleitung... -
Seite 8: Funktionsbeschrieb
Aufbau und Funktion Funktionsbeschrieb Der AFB-2 Sensor ist ausschliesslich zum Detektieren von Flüssigkeiten gebaut. Über den Pneumatik Anschluss (1) wird kontinuierlich Druckluft mit einem definierten Druck von 1.4bar durch das Sensorgehäuse (2) gefördert. Die Druckluft wird anschliessend auf die maximal zwei Niveaumessungen (3) verteilt. -
Seite 9: Anwendungsbereiche
Anwendungsbereiche 2.3.1 AFB-2 Bandvorschub Der AFB-2 Sensor kann als Bandvorschubsensor bei einem Bandfilter eingesetzt werden. Die Auswerteinheit (1) ist mit einem gelben Pneumatikschlauch mit der Messstelle (2) verbunden. Wenn das Niveaurohr (3) in das zu detektierende Medium eingetaucht wird, wird das Filtervlies vorgeschoben. -
Seite 10: Afb-2 Tanküberwachung
Aufbau und Funktion 2.3.3 AFB-2 Tanküberwachung Der AFB-2 Sensor kann zur Pumpensteuerung und als Hochalarmschalter in einem Tank einge- setzt werden. Der Sensor schaltet dabei die Pumpe aus (1, gelbes Niveaurohr). Zusätzlich wird überwacht (2, rotes Niveaurohr), dass der Tank nicht überläuft. Die Auswerteinheit (3) ist oberhalb der Messstelle positioniert während die Niveaurohre in den Tank eintauchen. -
Seite 11: Afb-2 Im Hochleistungsfilter Hlf
Aufbau und Funktion 2.3.4 AFB-2 im Hochleistungsfilter HLF Der AFB-2 Sensor wird zur Pumpensteuerung und als Hochalarmschalter im Gehäuse einer Hoch- leistungsfilteranlage eingesetzt. Der Sensor schaltet dabei die Hebepumpe aus (1, gelbes Niveau- rohr). Zusätzlich wird überwacht (2, rotes Niveaurohr), dass der Hochleistungsfilter nicht überläuft. -
Seite 12: Technische Daten
Aufbau und Funktion Technische Daten 2.4.1 Dimensionen ARO AFB-2 Sensor Dimensionen in Millimetern. Seite 9 Originalbetriebsanleitung... -
Seite 13: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Montage des AFB-2 Sensors Der AFB-2 Sensor ist über die zwei Befestigungsbohrungen (d3.3mm, bzw. M4) auf eine ebene Fläche zu montieren. Die Schlauchlänge zwischen AFB-2 Sensorgehäuse und Messstelle darf maximal 3 m betragen. Pneumatischer Anschluss Der AFB-2 Sensor muss an das Pneumatiknetz angeschlossen werden. Ein Netzdruck von min- destens 3 bar und ein Luftmengenstrom von mindestens 4 l/min muss vorhanden sein. -
Seite 14: Betrieb
Störungen 4.3.1 Störung Betriebsspannung Falls keine der LED-Signalanzeigen leuchtet muss die Betriebsspannung überprüft werden. Ohne anliegende Betriebsspannung funktioniert der AFB-2 Sensor nicht! 4.3.2 Störung Druckluftzufuhr Falls die LED-Signalanzeige 2 über längere Zeit leuchtet, muss die Druckluftzufuhr überprüft wer- den. -
Seite 15: Instandhaltung Und Wartung
Fachpersonal, das vom Anlagenbetreiber dazu autorisiert wurde. Vorbereitung der Anlage Bevor mit Wartungsarbeiten begonnen werden darf, muss die Anlage, in welche der AFB-2 Sensor eingebaut wird, spannungsfrei geschaltet werden. Dazu ist die Anlage vom Stromkreis zu trennen und ein Sicherungsschild an den Stecker anzu- bringen. -
Seite 16: Anhang
Anhang Anhang Konformitätserklärung Seite 13 Originalbetriebsanleitung... - Seite 17 EG-Konformitätserklärung EC Declaration of Conformity Declaración de conformidad CE Déclaration de conformité CE Dichiarazione di conformità CE ARO TECHNOLOGIES AG erklärt, dass die Maschine declara que la máquina dichiara, che la macchina hereby declares that the machine déclare que la machine Allgemeine Funktionsbezeichnung: Denominación genérica de la función:...
- Seite 18 2006/42/EG, Appendice II, 1.A.2 Authorized person according to Anexo II, 1.A.2 2006/42/EC, annex II, 1.A.2 Fondé de pouvoir selon 2006/42/CE, Annexe II, 1.A.2 ARO TECHNOLOGIES AG Weststrasse 69 CH 4900 Langenthal Fritz Marti Geschäftsleiter Langenthal, den 11.12.2017 Manager...
-
Seite 19: Pneumatikschema Afb-2 Sensor
Anhang Pneumatikschema AFB-2 Sensor Seite 16 Originalbetriebsanleitung...
