PROCRAFT VARIO Montage- Und Gebrauchsanweisungen

PROCRAFT VARIO SATTELSTÜTZE
EXTERNE KABELFÜHRUNG
MONTAGE- UND GEBRAUCHSANWEISUNG
DE
EINLEITUNG
PROCRAFT Dropper Post ermöglicht es, die Sattelhöhe ohne Werkzeug zu verstellen.
Die Sattelhöhe kann entsprechend dem Gelände eingestellt werden. Der
Remote-Hebel & die MICRO-Verstellung bieten eine schnelle und sichere
Sitzpositionsanpassung mit zuverlässiger und robuster Technik. Die Sattelstütze
kommt zudem mit einer einzigartigen, eleganten und einfach zu montierenden
Sattelaufnahme.
Bitte lesen Sie diese Anleitung gründlich und sorgfältig durch, bevor Sie die Sattelstütze
montieren und bewahren Sie diese Anleitung zum späteren Nachschlagen auf.
LIEFERUMFANG
1
4
3
2
7

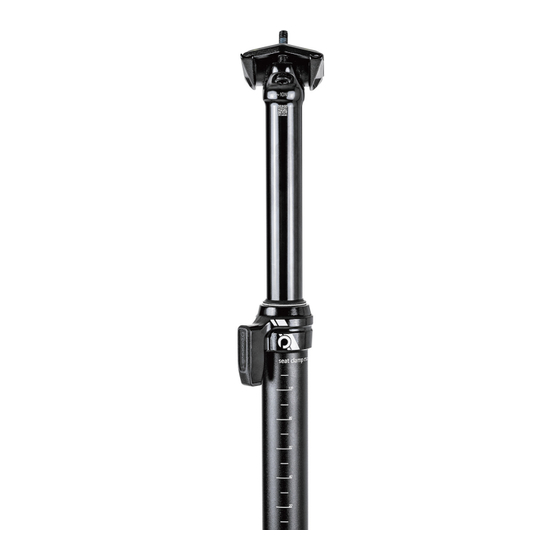

Dropper-Sattelstütze (Beispielbild) Drehhülse
4
1
2 Zughülle 5 Klemmhebel
3 Kabelzug 6 Mutter und
Schraubensatz
EINBAU
• Stellen Sie sicher, dass der Durchmesser der Stütze mit dem Sattelrohr des
Rahmens übereinstimmt. Stellen Sie sicher, dass es keine Unterbrechungen und
Hindernisse im Sattelrohr gibt, die die Stütze oder den Rahmen beschädigen
könnten.
• Planen Sie die Kabelführung am Fahrrad, achten Sie auf die Länge, und schneiden
Sie die Zughülle auf die gewünschte Länge. Lassen Sie den Kabelzug zu diesem
Zeitpunkt unbeschnitten.
• Montieren Sie Ihren Sattel mit einem 5-mm-Inbusschlüssel auf dem Klemmkopf
und ziehen Sie die Schraube/n mit dem empfohlenen Drehmoment an (siehe
Dropper-Sattelstütze).
• Setzen Sie die Stütze in den Rahmen ein und achten Sie darauf, dass die
Mindesteinbaulänge der Stütze in den Fahrradrahmen eingehalten wird. Ziehen Sie
die Sattelklemme mit dem vom Hersteller empfohlenen Drehmoment an, jedoch
nicht mit mehr als 6 Nm.
• Beim Einstellen der Sitzhöhe und dem Verschieben der Sattelstütze im Sattelrohr ist
darauf zu achten, dass sich die Zughülle sowie der Kabelzug selbst frei bewegen
können und nicht eingeklemmt werden. Eine dauerhafte Spannung des Kabelzugs
führt zu einer Fehlfunktion der Sattelstütze.
Mindesteinbaulänge
1
• Prozess der Kabelzugmontage:
1. Öffnen Sie die mittlere Abdeckung
5
6
3. Verlegen Sie das Ende des Kabelzugs
in der dafür vorgesehenen Aufhängung.
8
• Standard-Hebelmontage:
Kabelendkappe
7
8 Schalthebel (optional)
6. Stecken Sie die Mutter in den Hebel mit dem Schraubensatz auf der linken Seite des
Hebels.
! Die Mutter sollte auf dem gebogenen Teil des mittleren Blättchens positioniert werden.
2. Führen Sie den Kabelzug durch die
Zughülle (mit Endkappe) und
befestigen Sie die Zughülle an der
Unterseite der Abdeckung.
4. Schließen Sie die Abdeckung.
5. Führen Sie den Kabelzug durch die
Drehhülse zum Hebel.
7. Ziehen Sie den Kabelzug straff und
fixieren Sie die Schraube mit
einem 2-mm-Inbusschlüssel.
2
