Inhaltszusammenfassung für ICS Focus Wizard
- Seite 1 ICS Focus Wizard Firmware V2.04...
- Seite 2 ICS Focus Wizard Firmware Version 2.04 17. Dezember 2015...
- Seite 3 ICS Focus Wizard Achten Sie unbedingt vor dem Einschalten des Focusers darauf, dass der Endschalter (wenn vorhanden und aktiviert) am Focuser angeschlossen ist. Eine Beschädigung des Motors bzw. des Okularauszugs könnte die Folge sein wenn der Endschalter nicht angeschlossen ist, und der Motor gegen einen Endanschlag läuft.

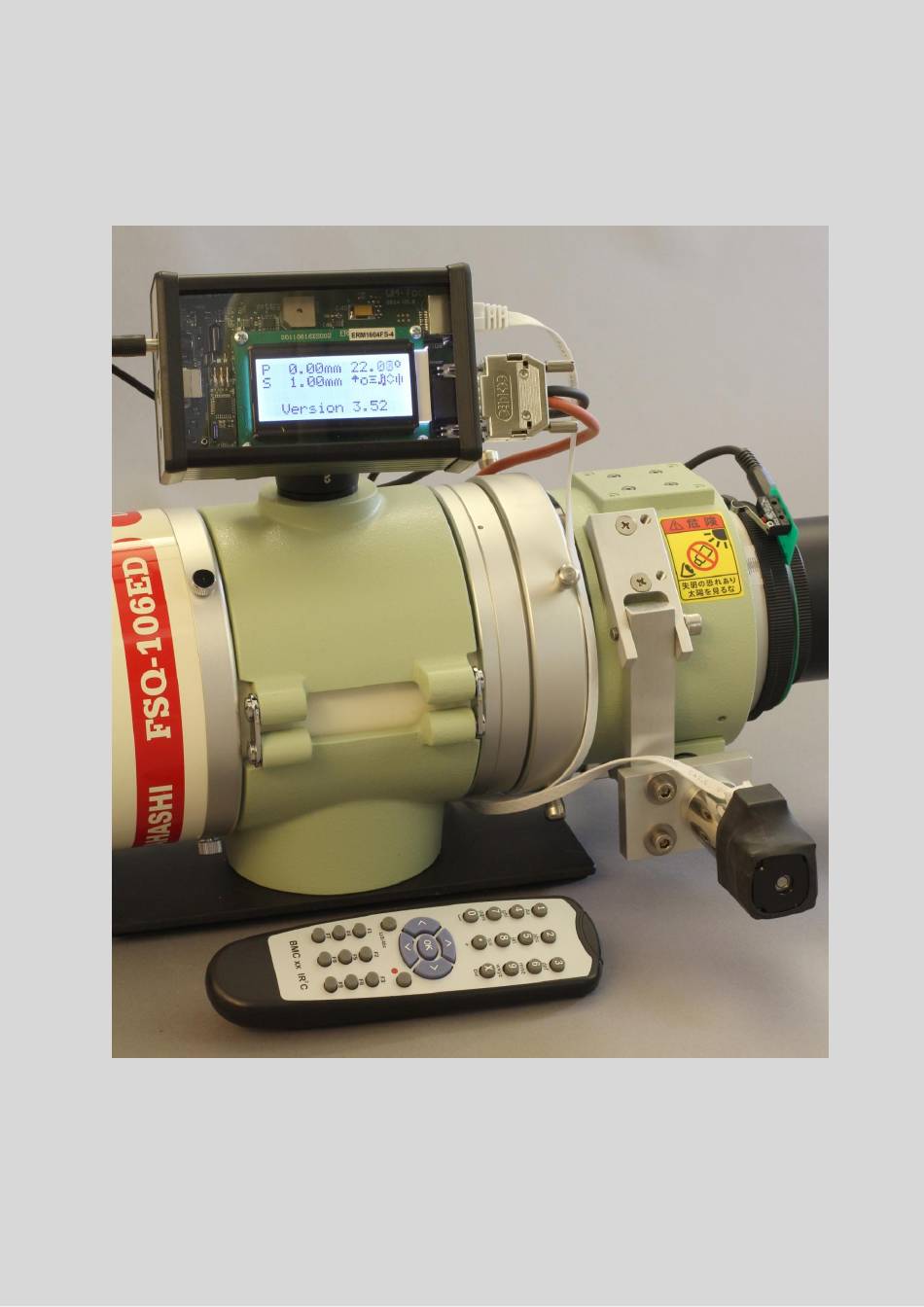

- Seite 4 ICS Focus Wizard Allgemeines Der ICS Focus Wizard ist eine Fokussteuerung mit sehr präziser thermischer Regelung, die speziell für den FSQ 106ED von Takahashi entwickelt wurde. Er erlaubt es, neben dem eigentlichen fokussieren, den Fokus bei fallenden Temperaturen über lange Zeit präzise nachzuführen.
-
Seite 5: Nach Dem Einschalten
ICS Focus Wizard Nach dem Einschalten Nach dem einschalten der Stromversorgung meldet sich der ICS Focus Wizard im Display mit der Startmeldung, während sich das System initialisiert. (Beispiel) Das Startdisplay Danach erscheinen die ersten Daten in der Anzeige. Temperatur am Sensor in °C... - Seite 6 Temperaturdrift Kompensation (hier deaktiv) Summer (hier aktiviert) Timer Modus (hier OFF bzw. AUS) Eine nähere Beschreibung der Symbole erfolgt später. Die Position des Focus Wizard in mm Die dritte Zeile ist reserviert für den DSLR Timer Die vierte Zeile wird für die allgemeine Steuerung über die IR-Fernbedienung,...
-
Seite 7: Beschreibung Der Funktionstasten
Fernbedienung erreicht werden. Derzeit sind die Tasten F1..F7 belegt. Set Pos Mit diesen Funktionen wird die Startposition des ICS Focus Wizard eingestellt. Die Position inneren also, auf der sich der Okularauszug gerade befindet. Diese Position wird gemessen vom Endanschlag des OAZ. (OAZ = Okularauszug) Setzen Sie diese Positionen sorgfältig und mit bedacht, eine falsche bzw. - Seite 8 Nach Aktivierung der Funktion mit der Set new Position. Taste erscheint in der untersten Zeile des Displays die letzte gespeicherte Position z.B. Hier haben Sie jetzt die Möglichkeit, die aktuelle Position des ICS Focus Wizard 6.400 einzustellen. Löschen Sie zunächst mit der Taste auf der Fernbedienung den Wert soweit nötig und geben dann die aktuelle Position an der Fernbedienung ein.
- Seite 9 Taste, wird die aktuelle Position als letzte Save as last Position gespeichert. Die Meldung bestätigt das Speichern der aktuellen Save Focus Pos Position. Diese Position kann dem ICS Focus Wizard unter dem Menüpunkt wieder Set to last Pos. zugewiesen werden. Firmware Version 2.04...
- Seite 10 ICS Focus Wizard Funktion Final Focus Dir Drücken Sie auf der Funktionstastatur der IR-Fernsteuerung die Taste. Nach der Anzeige Focus, die nur kurz im Display erscheint, wird angezeigt. Ein kurzer Druck Save as last Pos auf die Taste Pfeil AUFwärts bringt Sie zur Funktion Dir.
- Seite 11 ICS Focus Wizard Funktion Set Comp. Dir. Drücken Sie auf der Funktionstastatur der IR-Fernsteuerung die Taste. Nach der Anzeige Focus, die nur kurz im Display erscheint, erhalten Sie die Anzeige Pos. Um die Einstellung der Richtung der Temperatur Driftkompensation zu...
- Seite 12 ICS Focus Wizard Timer Der ICS Focus Wizard beinhaltet einen vielseitig verwendbaren DSLR Timer, der in diesem Menü programmiert werden kann. Die erste Anzeige zeigt im Display. Diese Funktion ermöglicht es Ihnen, Start/Stop Timer einen im nächsten Schritt programmierten, Timer ein, bzw. auszuschalten.
- Seite 13 ICS Focus Wizard Funktion Interval Mode Wählen Sie nun mit den Pfeiltasten AUF/AB die Funktion und drücken Interval Mode anschließend die Taste. Nun zeigt das Display, je nach Voreinstellung z.B. 2sec. Diese Anzeige zeigt Ihnen, dass Sie im Intervall Modus sind, und die I.Time...
- Seite 14 ICS Focus Wizard Funktion Bulb Mode Wenn Sie im F3 Menü den ausgewählt haben, können Sie hier eine komplette Bulb Mode Langzeit Belichtungssequenz programmieren. Wählen Sie zunächst den entsprechenden Timer Modus, > Timer > Setup Timer > Bulb Mode Das Display zeigt Bulb Mode.
- Seite 15 ICS Focus Wizard Funktion Start/Stop Timer Nachdem die Timer Einstellungen abgeschlossen sind, ist der Timer noch nicht aktiv. Der Timer wird aktiviert/deaktiviert mit > > bzw. > Start/Stop Timer Timer ON Timer OFF Timer Set Done Nachdem der Timer aktiviert ist, wird im Display der Fortschritt der Aufnahme angezeigt.
- Seite 16 ICS Focus Wizard User Settings Mit den folgenden Einstellungen können Sie den ICS Focus Wizard an Ihre Bedürfnisse anpassen. Die Einstellungen können sehr einfach durchgeführt werden. Funktion Backlight Setup (LCD Hintergrundbeleuchtung) Hiermit kann die Helligkeit der Hintergrundbeleuchtung eingestellt werden. Gehen sie folgendermaßen vor: >...
- Seite 17 Der Focuser ist nach der Anzeige der Firmware Version und dem Beep wieder Bereit. Funktion PCB Temperature Diese Funktion zeigt die Temperatur im Inneren des Focus Wizard Gehäuses an. Diese Temperaturkontrolle wurde ohne spezielle Gründe implementiert, da die Temperatur- kompensierte Uhr jedoch eine Messung der Temperatur auf der Platine ermöglicht, wurde diese umgesetzt.
- Seite 18 Das System errechnet nun aus den Differenzen von Weg und Temperatur den Driftfaktor und stellt den Wert im Focus Wizard ein. Überprüfen und korrigieren können Sie den Driftfaktor mit der Set Drift Coeff Funktion .
- Seite 19 ICS Focus Wizard System Settings Funktion Define Zero Pos. Wenn am Teleskop ein Endschalter montiert ist, wird der Schaltpunkt nie der tatsächliche Nullpunkt (Teleskop komplett eingefahren) sein. Falls dies gewünscht wird oder notwendig ist, kann hier der Schaltpunkt des Endschalters auf die absolute Position gesetzt werden.
- Seite 20 ICS Focus Wizard Funktion Home Switch Y/N Ein eventuell vorhandener Endschalter kann hier aktiviert werden. Gehen Sie dazu folgendermaßen vor, > > > > Die aktuelle Einstellung wird angezeigt, z.B. User Settings Home Switch Y/N OFF. Mit den Pfeiltasten können Sie den Endschalter nach Wunsch Home Switch ein- bzw.
- Seite 21 ICS Focus Wizard Feinjustierung der Temperaturkompensation des Focus Wizard Der Focus Wizard wird mit einem Kompensationsfaktor-Vorgabewert ausgeliefert, der aus dem Mittelwert verschiedener FSQ’s gemessen wurde. Sollte dieser Wert nicht genau stimmen, empfehlen wir folgendes Vorgehen. Fokussieren Sie zunächst so präzise wie möglich, hier als Beispiel mithilfe einer Bahtinov Maske gezeigt.
- Seite 22 ICS Focus Wizard Eigene Notizen: Firmware Version 2.04 17. Dezember 2015...
- Seite 23 Temperaturanzeige zeigt 256°C (oder ähnlich unmögliche Werte) Temperatursensor ist nicht angeschlossen! Im Rahmen der technischen Entwicklung des ICS Focus Wizard können sich Teile der Funktionalität verändern. Diese Änderungen können ohne Ankündigung erfolgen. Im Garantiefall werden wir den ICS Focus Wizard kostenlos instandsetzen, für Folgeschäden wird jedoch nicht gehaftet! Übersetzungen, Begriffserklärungen...
- Seite 24 ICS Focus Wizard Anschlüsse: Taster für NOT AUS und Endschalter An der 9 poligen DSub Buchse stehen die Anschlüsse für zwei Taster zur Verfügung. An Pin 1 kann bei Bedarf ein NOT AUS Taster (Schließer 2polig) angeschlossen werden, der bei Betätigung das System sofort anhält und den Motor stromlos schaltet.
- Seite 25 ICS Focus Wizard Einige technische Daten: Betriebsspannung: 11,0 - 12,8Volt Stromaufnahme bei 12,8V Versorgungsspannung (maximale Displayhelligkeit). ca. 170mA ohne Motor ca. 210mA mit Motor (nur Haltestrom) ca. 650mA mit Motor aktiv im Fahrbetrieb (bei minimaler Displayhelligkeit ca. 40mA weniger. Maximale Leistungsaufnahme bei 12,8V: ca. 8,5Watt...
