Compaq Storageworks ESL9326 Iinstallations- Und Upgradehandbuch
Tape library
Inhaltszusammenfassung für Compaq Storageworks ESL9326

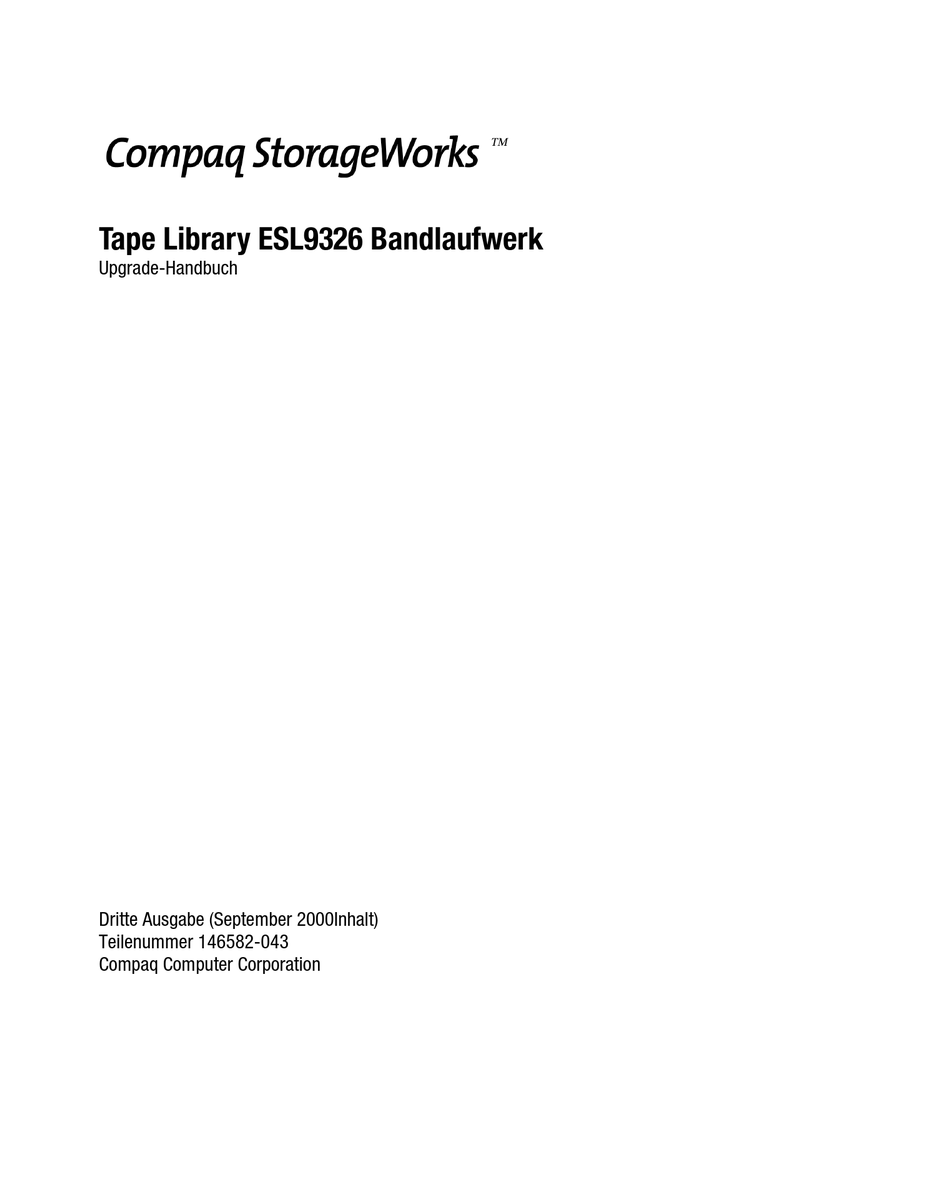

- Seite 1 Tape Library ESL9326 Bandlaufwerk Upgrade-Handbuch Dritte Ausgabe (September 2000Inhalt) Teilenummer 146582-043 Compaq Computer Corporation...
- Seite 2 Die Garantien für Compaq Produkte werden ausschließlich in der entsprechenden, zum Produkt gehörigen Dokumentation beschrieben. Aus dem vorliegenden Dokument sind keine weiterreichenden Garantieansprüche abzuleiten. Gedruckt in den USA. Compaq StorageWorks Tape Library ESL9326 Bandlaufwerk Upgrade-Handbuch Dritte Ausgabe (September 2000) Teilenummer 146582-043...
-
Seite 3: Inhaltsverzeichnis
Inhalt Zu diesem Handbuch Textkonventionen ......................v Symbole im Text ......................vi Symbole an den Geräten.....................vi Schrankstabilität ...................... viii Weitere Informationsquellen ................... viii Technische Kundenunterstützung von Compaq ..........viii Compaq Web-Site ....................ix Compaq Partner ....................ix Kapitel 1 Übersicht Nummerierung der Bandlaufwerke ................. 1-2 Zugreifen auf die Bandlaufwerke ................ -
Seite 4: Liste Der Abbildungen
Compaq StorageWorks Tape Library ESL9326 Bandlaufwerk Upgrade-Handbuch Liste der Abbildungen Abbildung 1-1. Vorderansicht der Tape Library ESL9326........1-2 Abbildung 1-2. Rückansicht der Tape Library ESL9326........1-3 Abbildung 2-1. Einbauen eines Bandlaufwerks............2-3 Abbildung 2-2. Kabelkonfiguration einer Tape Library mit 16 Laufwerken..2-5 Abbildung 3-1. -
Seite 5: Zu Diesem Handbuch
Zu diesem Handbuch Dieses Handbuch enthält schrittweise Anleitungen zum Bandlaufwerks- Upgrade in einer Compaq StorageWorks ESL9326 Tape Library. Textkonventionen In diesem Dokument werden folgende Formatierungen zur Unterscheidung von Textelementen verwendet. Tasten, Schaltflächen, Tasten, Schaltflächen und Symbole werden fett formatiert dargestellt. Ein Pluszeichen (+) zwischen... -
Seite 6: Symbole Im Text
Compaq StorageWorks Tape Library ESL9326 Bandlaufwerk Upgrade-Handbuch Schreiben Wenn Sie Informationen schreiben sollen, tippen Sie den nötigen Text, ohne die Eingabetaste zu drücken. Eingeben Wenn Sie Informationen eingeben sollen, tippen Sie den nötigen Text, und drücken Sie anschließend die Eingabetaste. - Seite 7 Zu diesem Handbuch vii Dieses Symbol kennzeichnet eine RJ-45-Anschlussbuchse als Netzwerkschnittstellenverbindung. VORSICHT: Schließen Sie an diese Buchse keine Telefonapparate oder sonstige Telekommunikationsgeräte an, um einen elektrischen Schlag, einen Brand oder eine Beschädigung der Geräte zu vermeiden. Dieses Symbol kennzeichnet heiße Oberflächen oder Komponenten, bei deren Berührung Verbrennungsgefahr besteht.
-
Seite 8: Schrankstabilität
Compaq StorageWorks Tape Library ESL9326 Bandlaufwerk Upgrade-Handbuch Schrankstabilität VORSICHT: Beachten Sie die folgenden Hinweise, um Verletzungen oder Beschädigungen der Geräte zu vermeiden: Alle Nivellierungsfüße müssen korrekt eingestellt sein. Das Gesamtgewicht des Schranks muss auf den Nivellierungsfüßen lasten. Bei einer Einzel-Schrank-Installation müssen die Stabilisierungsfüße am Schrank angebracht sein. -
Seite 9: Compaq Web-Site
Zu diesem Handbuch ix Bitte halten Sie folgende Informationen bereit, wenn Sie bei Compaq anrufen: Registrierungsnummer der technischen Kundenunterstützung (falls vorhanden) Seriennummer des Produkts Modellname und -nummer Eventuell angezeigte Fehlermeldungen Zusätzlich installierte Platinen oder Hardware Hardware oder Software von Fremdherstellern Betriebssystem und Version Compaq Web-Site Auf der Compaq Web-Site finden Sie Informationen zu diesem Produkt sowie... -
Seite 10: Übersicht
Dieses Dokument enthält Anleitungen zum Einbau eines Compaq StorageWorks TZ89 oder DLT8000 High Voltage Differential (HVD) Bandlaufwerks in eine Compaq Tape Library Modell ESL9326D oder ESL9326DX. Der Vorgang des Bandlaufwerk-Upgrades umfasst die folgenden Schritte: Installieren eines Bandlaufwerks Ändern der Konfiguration der Tape Library ESL9326. -
Seite 11: Nummerierung Der Bandlaufwerke
1-2 Compaq StorageWorks Tape Library ESL9326 Bandlaufwerk Upgrade-Handbuch Nummerierung der Bandlaufwerke Die Tape Library ESL9326 enthält bis zu 16 Bandlaufwerke (siehe Abbildung 1-1 und Tabelle 1-1). Die Bandlaufwerke sind in zwei Reihen angeordnet: Reihe 0 und Reihe 1. Port 0... -
Seite 12: Zugreifen Auf Die Bandlaufwerke
Übersicht 1-3 Zugreifen auf die Bandlaufwerke die Bandlaufwerke sind über die Zugangstüren auf der Rückseite der Tape Library zugänglich (siehe Abbildung 1-2 und Tabelle 1-2). Abbildung 1-2. Rückansicht der Tape Library ESL9326... -
Seite 13: Erforderliche Werkzeuge
1-4 Compaq StorageWorks Tape Library ESL9326 Bandlaufwerk Upgrade-Handbuch Tabelle 1-2 Rückansicht der Tape Library Legende Beschreibung Zugangstür für Reihe 0 Zugangstür für Reihe 1 Erforderliche Werkzeuge Sie benötigen die folgenden Werkzeuge: Schlitzschraubendreher Inbusschlüssel (4 mm, 5/32 Zoll) zum Öffnen der Türen Zubehör... -
Seite 14: Installieren Des Bandlaufwerks
In diesem Kapitel wird erläutert, wie ein Compaq Bandlaufwerk in einem Laufwerkseinschub installiert wird. Für das Ausführen der Installation benötigen Sie eines der folgenden Bandlaufwerk-Upgrade Kits: Compaq StorageWorks Tape Library Modell ESL9326D: Teilenr. 146209-B21 Compaq StorageWorks Tape Library Modell ESL9326DX: Teilenr. - Seite 15 2-2 Compaq StorageWorks Tape Library ESL9326 Bandlaufwerk Upgrade-Handbuch Installieren des Bandlaufwerks In der folgenden Vorgangsbeschreibung wird erläutert, wie ein Bandlaufwerk in einer Tape Library installiert wird (siehe Abbildung 2-1 und Tabelle 2-1). 1. Öffnen Sie die Zugangstür zu den Bandlaufwerken 4.
- Seite 16 Installieren des Bandlaufwerks 2-3 Abbildung 2-1. Einbauen eines Bandlaufwerks...
-
Seite 17: Scsi-Kabelkonfiguration
In Abbildung 2-2 ist eine typische SCSI-Kabelkonfiguration für 16 Bandlaufwerke dargestellt (siehe Tabelle 2-2). HINWEIS: Alle Tape Libraries der Serie ESL9326 sind mit internen SCSI-Kabeln und Abschlusswiderständen ausgestattet und für eine Konfiguration mit zwei Laufwerken pro SCSI-Bus eingerichtet. Weitere SCSI-Jumperkabel und Abschlusswiderstände stehen im Tape Library Zubehör-Kit zur Verfügung. -
Seite 18: Tabelle 2-2 Kabelkonfiguration Einer Tape Library Mit 16 Laufwerken
Installieren des Bandlaufwerks 2-5 TD # 8 TD # 0 TD # 9 TD # 1 TD # 10 TD # 2 TD # 11 TD # 3 TD # 12 TD # 4 TD # 13 TD # 5 TD # 14 TD # 6 TD # 15... -
Seite 19: Konfigurieren Der Tape Library
Kapitel Konfigurieren der Tape Library In diesem Kapitel wird erläutert, wie Sie die Konfiguration der Tape Library ESL9326 mit Hilfe des Touchscreen-Bedienfelds ändern können. -
Seite 20: Ändern Der Konfiguration Der Tape Library
3-2 Compaq StorageWorks Tape Library ESL9326 Bandlaufwerk Upgrade-Handbuch Ändern der Konfiguration der Tape Library 1. Berühren Sie die Schaltfläche Standby, um die Tape Library in den Offline-Modus zu schalten. 2. Berühren Sie auf dem Bildschirm Operator des Bedienfelds die Schaltfläche Configure Library (Library konfigurieren) (siehe Abbildung 3-1). -
Seite 21: Abbildung 3-2. Der Bildschirm Configure Library (Library Konfigurieren)
Konfigurieren der Tape Library 3-3 3. Berühren Sie die Schaltfläche Configure (Konfigurieren) (siehe Abbildung 3-2). Back Forward Home Overview Tapes Operator System Configure: Library Off-line Inquiry: ESL9000 Series Standby Model: 6310080 # Bins: # Drives: Load Port Serial Number: IEEE ID: Library SCSI ID: 0 Drive 0 SCSI ID: 1 Drive 1 SCSI ID: 2... -
Seite 22: Abbildung 3-3 Der Bildschirm Configure Library Settings (Library-Einstellungen Konfigurieren)
3-4 Compaq StorageWorks Tape Library ESL9326 Bandlaufwerk Upgrade-Handbuch Auf dem Bedienfeld wird der Bildschirm Configure Library Settings (Library- Einstellungen konfigurieren) angezeigt (siehe Abbildung 3-3). Back Forward Home Overview Tapes Operator System Configure: Library Settings Off-line Model: 6310080 Standby # Bins:... -
Seite 23: Tabelle 3-1 Standard-Scsi-Ids
Konfigurieren der Tape Library 3-5 Das Bandlaufwerk wird nun eingeschaltet und automatisch kalibriert. HINWEIS: Die SCSI-ID eines neu hinzugefügten Bandlaufwerks entspricht immer dem Standardwert (siehe Tabelle 3-1). Wenn Sie den Standardwert übernehmen möchten, gehen Sie zu Schritt 7 über. Wenn Sie die SCSI-ID ändern möchten, fahren Sie mit Schritt 5 fort. - Seite 24 3-6 Compaq StorageWorks Tape Library ESL9326 Bandlaufwerk Upgrade-Handbuch 5. Stellen Sie die SCSI-ID für das neue Bandlaufwerk ein: a. Halten Sie die Schaltfläche Select (Auswahl) gedrückt, bis das Feld Device (Gerät) markiert wird. b. Wählen Sie das neue Bandlaufwerk mit den Pfeilschaltflächen Links/Rechts aus.
