MAGIRUS Rescue Loader RL500 Bedienungsanleitung Seite 3
Auswechselbare ausrüstung für magirus-feuerwehrdrehleitern
Option
Nach dem Einhängen des RL500 an der Leiterspitze und der korrekten Verbindung der Steuer- und
Energieversorgung mit der Leiter erkennt die Software der Drehleiter automatisch das Rettungssystem und
schaltet die Leiter in die Betriebsart Rescue Loader um.

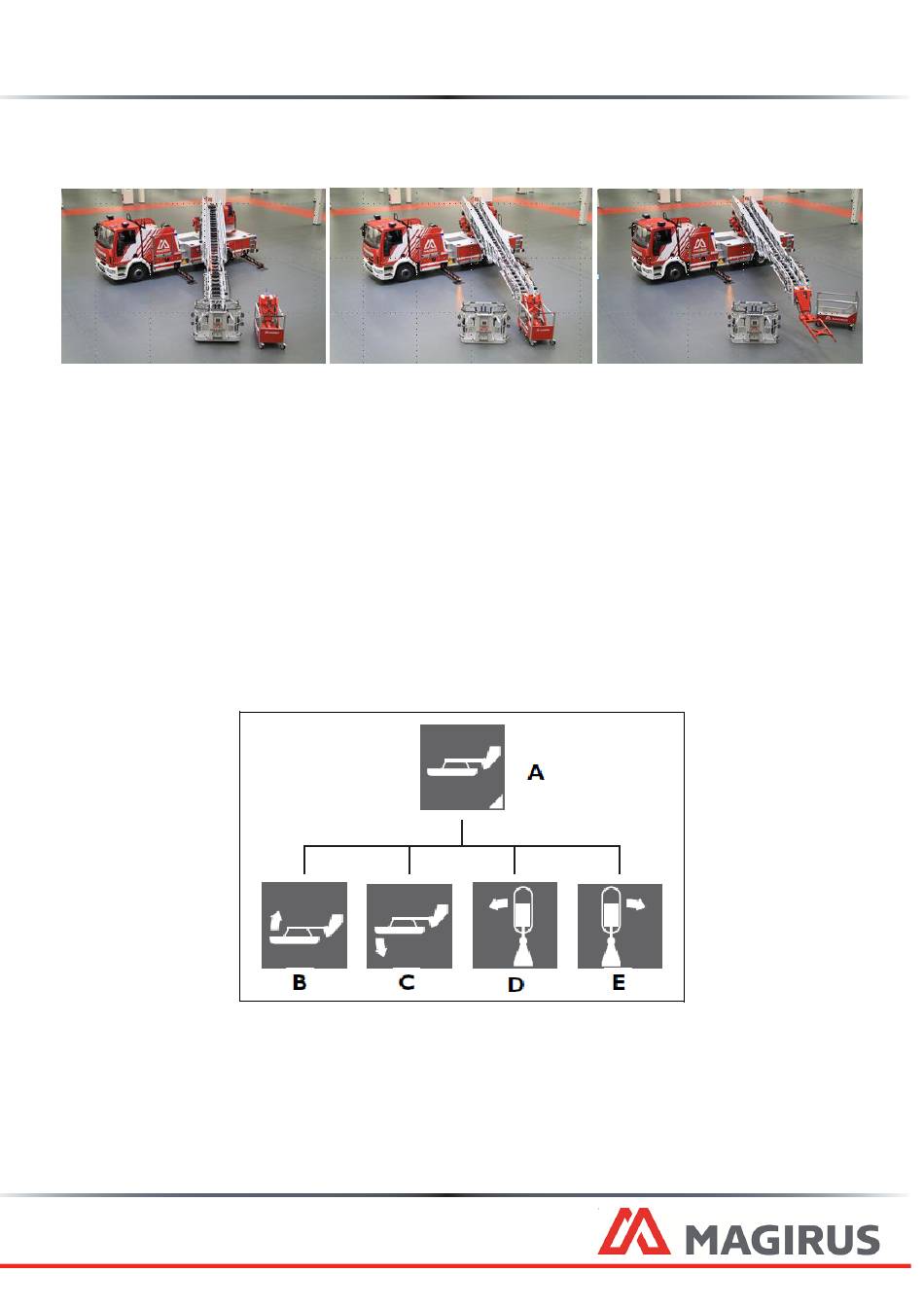

Montage Rescue Loader RL500
Steuerung des RL 500
Die Steuerung der Leiter und des Rettungssystems RL500 können sowohl vom Hauptbedienstand aus als
auch mit einer Funkfernsteuerung erfolgen.
Steuerung am Hauptbedienstand
Über die Steuerhebel am Hauptbedienstand werden, wie im normalen Drehleiterbetrieb, die
Leiterbewegungen gesteuert. Die Steuerung des Rescue Loaders ist nur bei Leiterstillstand möglich und
aktiviertem „Rettungsbetrieb". Dieser wird über eine Funktionstaste im Display am Hauptbedienstand
aktiviert. Alle Leiterbewegungen werden hierdurch blockiert und die Bewegungen für RL500 aktiviert.
Durch drücken und halten der dementsprechenden Funktionstasten werden die Bewegungen ausgeführt.
Sobald der „Rettungsbetrieb" deaktiviert wird, stehen die Leiterbewegungen wieder zur Verfügung.
Funktionstaste B: Tragarm aufrichten (max. 0°)
Funktionstaste C Tragarm neigen (max. - 20°).
Funktionstaste D: Drehen – links. (max. 45°)
Funktionstaste E: Drehen – rechts (max. 45°).
