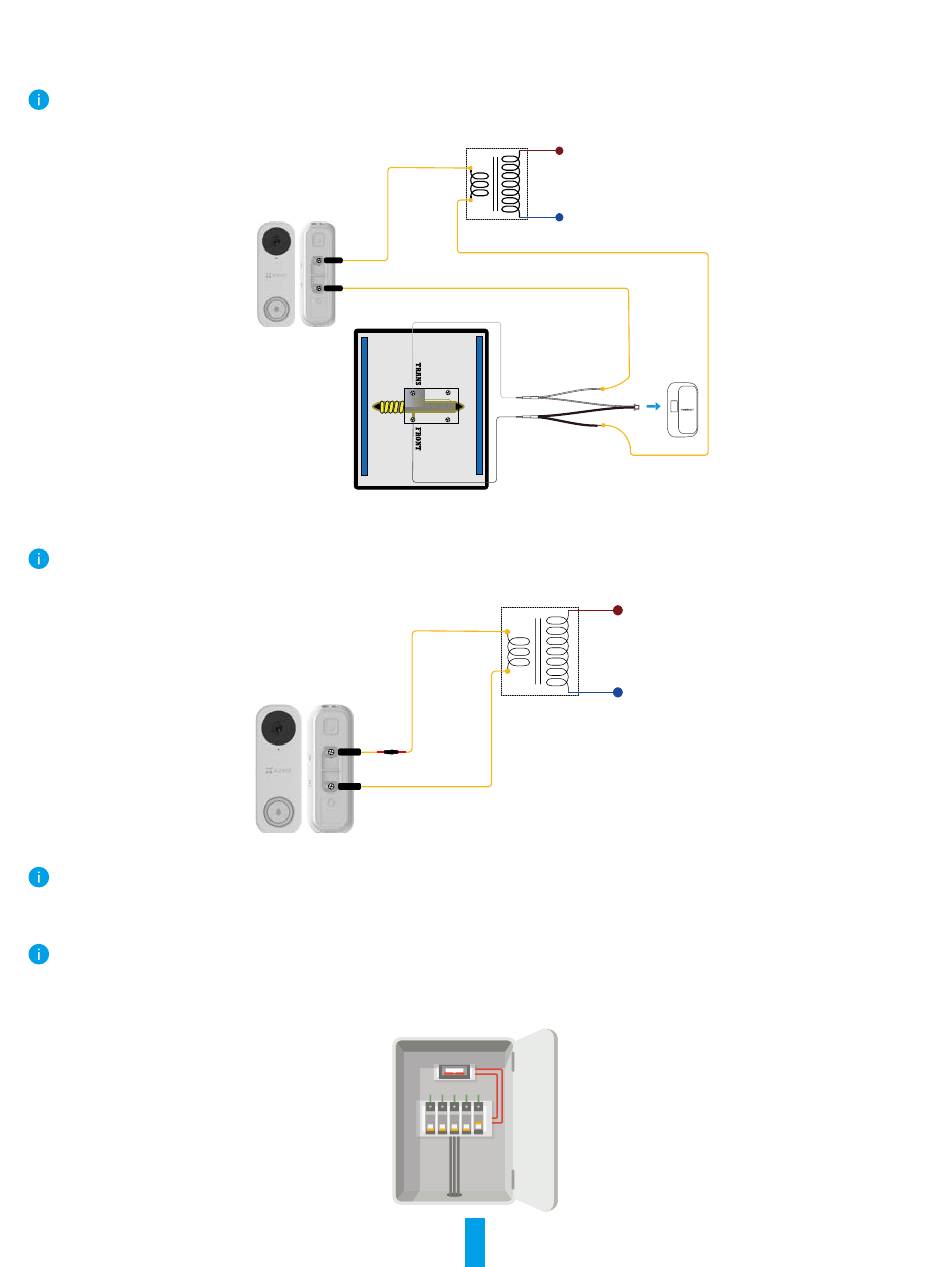

Übersicht der Verkabelung
1� EZVIZ-Türklingel mit Signalgeber
Wenn in Ihrem Haus ein mechanischer oder ein elektronischer Signalgeber installiert ist, installieren Sie das Netzteil und die Türklingel und
schließen Sie die Kabel wie in der Abbildung unten gezeigt an.
2� EZVIZ-Türklingel ohne Signalgeber
Wenn kein Signalgeber installiert ist, überspringen Sie die Montage des Netzteils, montieren die Türklingel und schließen Sie die Kabel wie in
der Abbildung unten gezeigt an.
• Wir empfehlen, einen neuen Transformator zu installieren, um die Ausgangsspannung von 16 auf 24 Volt zu erhöhen.
• Einzelheiten zur Installation des Türgongs oder Transformators finden Sie in der Kurzanleitung Ihres Türgongs oder Transformators.
Installation des Netzteils
Das Netzteil stellt sicher, dass Ihre Türklingel die benötigte Stromversorgung erhält. Installieren Sie es daher unbedingt, bevor Sie Ihre Türklingel
installieren.
1
Schalten Sie die Sicherung für die Stromversorgung der Türklingel aus.
16 V AC bis
24 V AC
16 V AC bis
24 V AC
Türklingel
0
Coil of the door chime
3
Mechanischer Signalgeber / Elektronischer Signalgeber
16 V AC bis 24 V AC
16 V AC bis
24 V AC
Kabelsicherung
Türklingel
STROMFÜHREND
110 bis 240 VAC
Transformator
NULLLEITER
16 V AC bis
24 V AC
STROMFÜHREND
110 bis 240 VAC
Transformator
NULLLEITER
3
Netzteil
