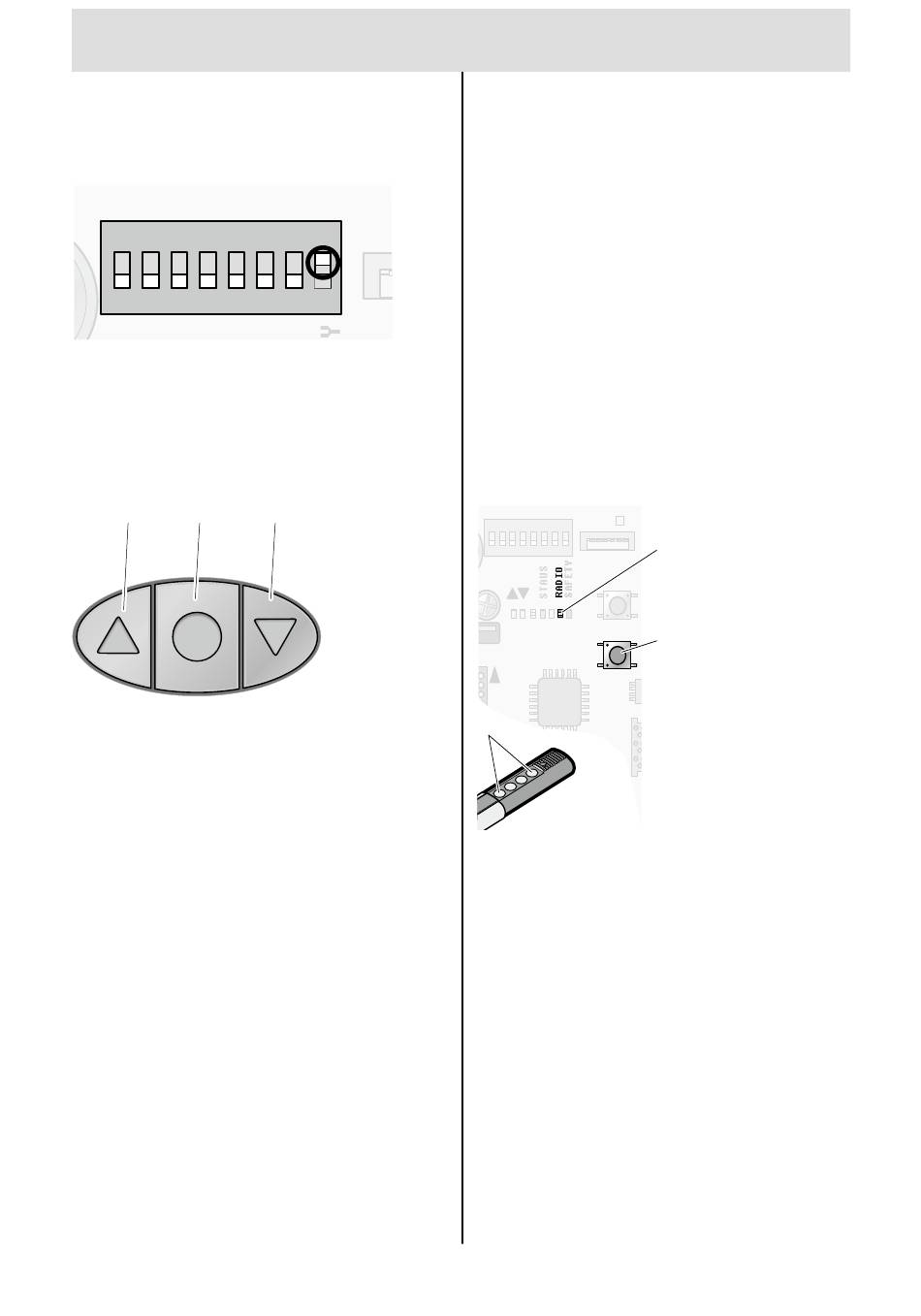

Kurzanleitung LAKAL RDC - Vision
(nur in Kombination mit der originalen Montage- und Bedienungsanleitung verwenden)
6. Laufzeitüberwachung aktivie-
ren und Laufzeiten einlernen
16
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
DIP Schalter 8 in Stellung „ON"
Mit dauernd gedrückter Taste (AUF (1) oder
AB (3)) die jeweilige Endlage ohne Zwischen-
stopp anfahren.
1
2
Solange die Laufzeiten nicht eingelernt sind,
ist nur Totmann - Betrieb möglich. Während
der Bewegung blinkt die Beleuchtung schnell
(2Hz).
Wenn nach Erreichen einer Endlage die Be-
leuchtung weiterhin blinkt, ist der Lernzyklus
nicht abgeschlossen.
In diesem Fall die entgegengesetzte Endlage
anfahren.
Der Lernzyklus ist abgeschlossen wenn die
Beleuchtung nach dem Erreichen einer Endla-
ge nicht mehr blinkt.
Anschließend kann der Antrieb in Selbsthal-
tung betrieben werden. In Tor ZU ist dabei
eine funktionierende Sicherheitskontaktleiste
Vorraussetzung.
Weitere Infos, siehe Gesamtanleitung Kaptitel:
4.4
Laufzeiten einstellen
DIP ON
DIP ON
3
7. Handsender einlernen.
Impulsbetrieb
Befehsfolge:
Auf
Stopp
Ab
Stopp
...
Taster Radio etwa 0,5 s drücken.
- LED Radio und LED Status leuchten.
- Lernmodus aktiv.
Gewünschte Taste des Handsenders
drücken.
- LED Radio erlischt.
- Taste des Handsenders ist als Impulstaster
eingelernt.
DIP ON
1 2 3 4 5 6 7 8
START
RADIO
RADIO
1
Weitere mögliche Betriebsarten Funk:
Gezielt Öffnen
Gezielt Schließen
Stopp
Teilöffnung
Beleuchtung Ein/Ausschalten
Weitere Infos dazu , siehe Gesamtanleitung
Kapitel:
7.
Funkempfänger
3
.
3
ON
ON
2
