Lehner SpeltEx Kurzbeschreibung
Probenentspelzer mit aspiration
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für Lehner SpeltEx

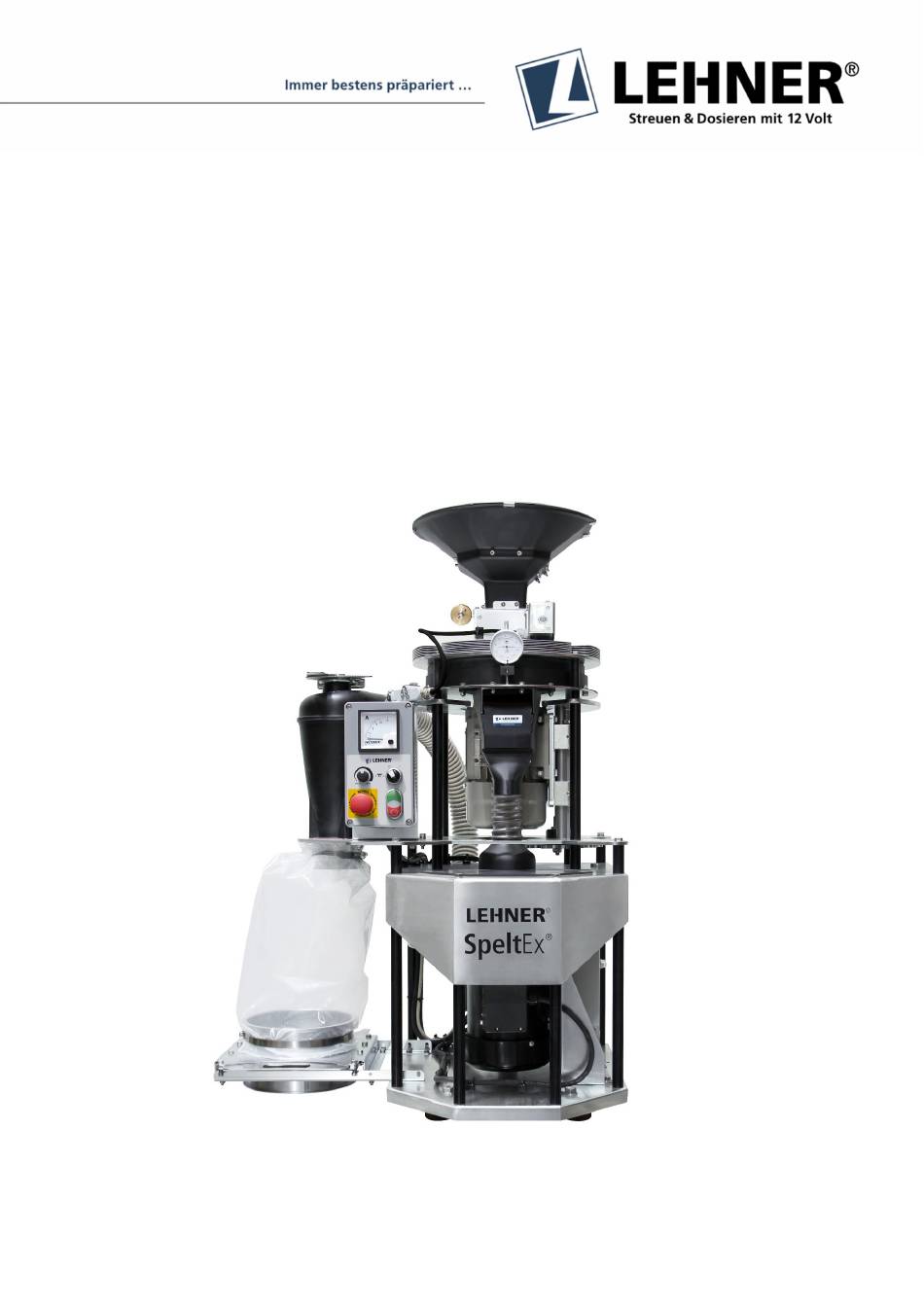

- Seite 1 Kurzbeschreibung ® ® - SpeltEx SpeltEx Probenentspelzer mit Aspiration Stand: 19.08.2020...
-
Seite 2: Inhaltsverzeichnis
Optionales Zubehör auf Anfrage (nicht im Lieferumfang enthalten) ..........10 Spelzschieber Art. 73505 ......................... 10 Optionale Kühlkörper Art. Nr. 73506 ....................11 SpeltEx Pro Zwangsdosierung Art. Nr. 73507 ................12 Schaltplan SpeltEx ..........................15 Schaltplan SpeltEx Pro ......................... 16 Entsorgung: ............................17 VORABVERSION Alle Angaben sind ohne Gewähr von Richtigkeit und... -
Seite 3: Lieferumfang
Lieferumfang: Laborentspelzer zum Entspelzen von Spelzgetreide Inkl. Entspelzbeläge für Dinkel Konsumwarenprobe 2 Stück Spelzbeutel Aufstellungsort: Fester und belastbarer Untergrund im trockenen Gebäude (kein EX Bereich ZONE 22!) Maschine muss horizontal ausgerichtet (ins Wasser gestellt) werden. Ausreichende Absicherung (min. 16A 220 V - Achtung Belastung FI) Bedienelemente Ein Taster Aus Taster... -
Seite 4: Start „Normaler" Entspelzungsvorgang
Hinweise: 1. Zu geringer Entspelzungsabstand führt zu: a. erhöhten Temperaturen (Achtung: Brandgefahr). b. erhöhtem Verschleiß der Entspelzungsbeläge. 2. Vor dem Entspelzen immer Spelzbeutel leeren a. Auf Verstopfungen im Zyklon achten. b. Auf festen Sitz des Spelzbeutels beim Wiederanbau achten. Defekte Beutel können zu Fehlfunktion führen. d. -
Seite 5: Einstellung Entspelzungsabstand
Einstellung Entspelzungsabstand Der Entspelzungsabstand wird anhand der Messung definiert – bitte beachten das dies „rückwärts“ anzeigt wird: Das heißt 9 mm geschlossen 0 mm komplett geöffnet. Grundeinstellung = Auslieferungszustand Es muss optisch am Auslauf erkannt werden ob der Entspelzungsgrad ausreichend ist oder nicht. Grundeinstellung der Messuhr: Hochfahren des Entspelzungsabstandes auf Anschlag Öffnen der Madenschraube am Messuhrhalter... -
Seite 6: Sicherheitshinweise
Sicherheitshinweise: Lautstärke beim Entspelzungsvorgang – ca. 94 dB Hohe Temperaturentwicklung bei zu langer Laufzeit Verletzungsgefahr im Einfüllbereich trotz Eingriffschutz (Öffnungen müssen so groß sein, da sonst der Nachfluss nicht gewährleistet ist). Zerstörung der Entspelzerscheiben, wenn die Entspelzerscheiben auf 0 -0,1 zusammengefahren werden Achten auf den Motorstrom! Dauerhaft dürfen 6 A nicht überschritten werden Technische Daten:... - Seite 7 Reinigen und wechseln der Entspelzbeläge (Achtung! Netzstecker muss gezogen sein): 1. Öffnen des Gehäusedeckels mit 4 Schrauben (SW13) 2. Statorbelag kann durch entfernen der 6 Schrauben M6 (SW10) abgenommen werden 3. Entfernen des Einlauftrichters - 3x M4 Senkkopfschrauben Stand: 18.08.2020 Seite 7 von 17...
- Seite 8 4. Entfernen der 6 Schrauben M6 zum Abnehmen der Rotorscheibe 5. Öffnen der 6 x M6 Stoppmuttern zum Entfernen des Rotorbelages 6. Rückmontage in umgekehrter Reihenfolge! 7. Bei Montage des Gehäusedeckels auf richtigem Sitz der Dichtung achten! Ggf. ersetzen Stand: 18.08.2020 Seite 8 von 17...
- Seite 9 Nachstellen der Führung bei Spiel Bei Feststellung von Spiel des Führungsschlittens An den 4 Lagergehäusen das Spiel mittels SW4 Inbusschlüssel mit Gefühl nachstellen. Stand: 18.08.2020 Seite 9 von 17...
-
Seite 10: Optionales Zubehör Auf Anfrage (Nicht Im Lieferumfang Enthalten)
Optionales Zubehör auf Anfrage (nicht im Lieferumfang enthalten) Spelzschieber Art. 73505 Schnellentleerungsschieber (zur schnellen Entleerung des Spelzvorrates) Stellung geschlossen Stellung geöffnet Nach jedem Entspelzungsvorgang muss der Zwischenpuffer durch Ziehen des Schiebers entleert werden WICHTIG: vor dem Start und während des Einsatzes muss der Schieber geschlossen sein/bleiben. Stand: 18.08.2020 Seite 10 von 17... -
Seite 11: Optionale Kühlkörper Art. Nr. 73506
Optionale Kühlkörper Art. Nr. 73506 Zur Erhöhung der Einschaltdauer kann ein Optionaler Kühlkörper aufgebaut werden. Hierdurch kann die Einschaltdauer von ED30% auf ED70% gesteigert werden. Empfehlung: bei Großannahmestellen und/oder zwei Schichtbetrieb Kühlkörper Stand: 18.08.2020 Seite 11 von 17... -
Seite 12: Speltex Pro Zwangsdosierung Art. Nr. 73507
SpeltEx Pro Zwangsdosierung Art. Nr. 73507 Nachrüstung NUR durch die Firma LEHNER und in Verbindung mit Kühlkörper möglich Mit der zusätzlichen Zwangsdosierung kann schlecht gedroschene Ware (2-3 Vesen an der Spindel) ohne Blockade in die Entspelzung eingeführt werden. Durch die permanente Strommessung der Steuerung reguliert diese die Zudosierung permanent und ermöglicht somit... - Seite 13 Start/Stop der Zwangsdosierung LED leuchtet = Dosierung AN Dosiermenge Zwangsdosierung Start SpeltEx Not Aus Stop SpeltEx Ablauf Einschalten 1. Einschalten der Maschine (grüne Taste) 2. Spaltabstand auf min. 1,5mm einstellen 3. Knebelschalter im Uhrzeigersinn einschalten - die Zwangsdosierung startet 4. Dosiermenge kann am Dreh-Poti justieren 5.
- Seite 14 Ablauf Blockade: Wenn der Entspelzungsabstand auf minimal eingestellt ist und man schaltet die Dosierung ein Entsteht eine Blockade des Entspelzungsantriebs. Hierbei wird die Sicherung F1 ausgelöst. 1. Stop des SpeltEx 2. Abschalten der Zwangsdosierung 3. Öffnen des Entspeltzungsabstandes um ca. 4-5mm 4.
-
Seite 15: Schaltplan Speltex
Schaltplan SpeltEx Stand: 18.08.2020 Seite 15 von 17... -
Seite 16: Schaltplan Speltex Pro
Schaltplan SpeltEx Pro Stand: 18.08.2020 Seite 16 von 17... -
Seite 17: Entsorgung
Entsorgung: Metalle, Kunststoffe soweit elektronische Bauteile müssen fachgerecht recycelt werden. LEHNER Maschinenbau GmbH Streuen & Dosieren mit 12 Volt Häuslesäcker 14 D-89198 Westerstetten Tel: 0049 (0) 7348/9596-22 Fax: 0049 (0) 7348/9596-40 Stand: 18.08.2020 Seite 17 von 17...
