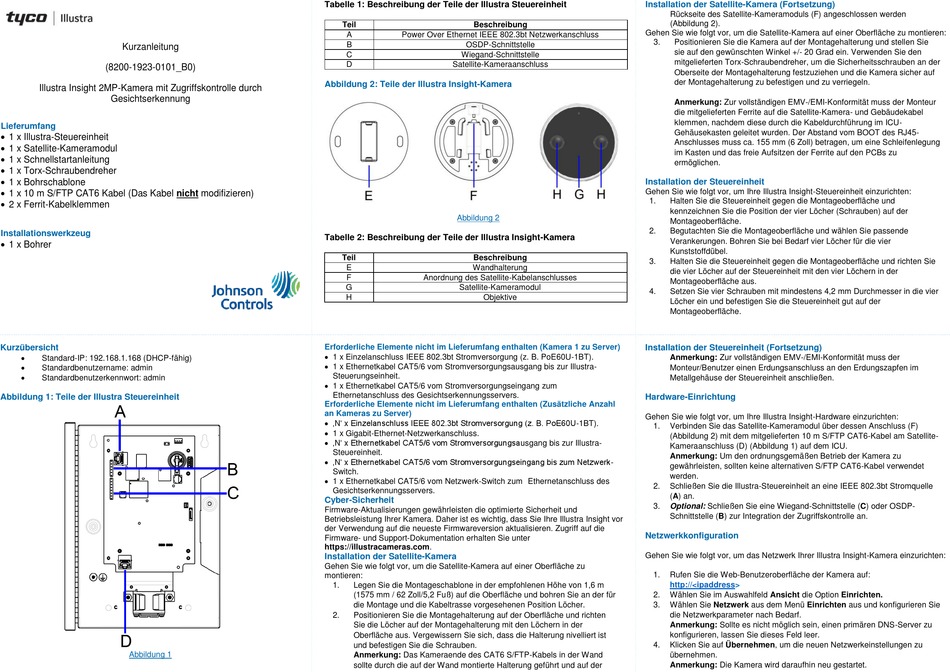

Johnson Controls Tyco Illustra Insight Kurzanleitung

Kurzanleitung
(8200-1923-0101_B0)
Illustra Insight 2MP-Kamera mit Zugriffskontrolle durch
Gesichtserkennung
Lieferumfang
 1 x Illustra-Steuereinheit
 1 x Satellite-Kameramodul
 1 x Schnellstartanleitung
 1 x Torx-Schraubendreher
 1 x Bohrschablone
 1 x 10 m S/FTP CAT6 Kabel (Das Kabel nicht modifizieren)
 2 x Ferrit-Kabelklemmen
Installationswerkzeug
 1 x Bohrer
Kurzübersicht

Standard-IP: 192.168.1.168 (DHCP-fähig)

Standardbenutzername: admin

Standardbenutzerkennwort: admin
Abbildung 1: Teile der Illustra Steuereinheit
Abbildung 1
Tabelle 1: Beschreibung der Teile der Illustra Steuereinheit
Sicherh
Teil
A Power Over Ethernet IEEE 802.3bt Netzwerkanschluss
B
eit
C
D
Abbildung 2: Teile der Illustra Insight-Kamera
Tabelle 2: Beschreibung der Teile der Illustra Insight-Kamera
Teil
E
F
G
H
Erforderliche Elemente nicht im Lieferumfang enthalten (Kamera 1 zu Server)
 1 x Einzelanschluss IEEE 802.3bt Stromversorgung (z. B. PoE60U-1BT).
 1 x Ethernetkabel CAT5/6 vom Stromversorgungsausgang bis zur Illustra-
Steuerungseinheit.
 1 x Ethernetkabel CAT5/6 vom Stromversorgungseingang zum
Ethernetanschluss des Gesichtserkennungsservers.
Erforderliche Elemente nicht im Lieferumfang enthalten (Zusätzliche Anzahl
an Kameras zu Server)
 ‚N' x Einzelanschluss IEEE 802.3bt Stromversorgung (z. B. PoE60U-1BT).
 1 x Gigabit-Ethernet-Netzwerkanschluss.
 ‚N' x Ethernetkabel CAT5/6 vom Stromversorgungsausgang bis zur Illustra-
Steuereinheit.
 ‚N' x Ethernetkabel CAT5/6 vom Stromversorgungseingang bis zum Netzwerk-
Switch.
 1 x Ethernetkabel CAT5/6 vom Netzwerk-Switch zum Ethernetanschluss des
Gesichtserkennungsservers.
Cyber-Sicherheit
Firmware-Aktualisierungen gewährleisten die optimierte Sicherheit und
Betriebsleistung Ihrer Kamera. Daher ist es wichtig, dass Sie Ihre Illustra Insight vor
der Verwendung auf die neueste Firmwareversion aktualisieren. Zugriff auf die
Firmware- und Support-Dokumentation erhalten Sie unter
https://illustracameras.com.
Installation der Satellite-Kamera
Gehen Sie wie folgt vor, um die Satellite-Kamera auf einer Oberfläche zu
montieren:
1. Legen Sie die Montageschablone in der empfohlenen Höhe von 1,6 m
(1575 mm / 62 Zoll/5,2 Fuß) auf die Oberfläche und bohren Sie an der für
die Montage und die Kabeltrasse vorgesehenen Position Löcher.
2. Positionieren Sie die Montagehalterung auf der Oberfläche und richten
Sie die Löcher auf der Montagehalterung mit den Löchern in der
Oberfläche aus. Vergewissern Sie sich, dass die Halterung nivelliert ist
und befestigen Sie die Schrauben.
Anmerkung: Das Kameraende des CAT6 S/FTP-Kabels in der Wand
sollte durch die auf der Wand montierte Halterung geführt und auf der
Beschreibung
OSDP-Schnittstelle
Wiegand-Schnittstelle
Satellite-Kameraanschluss
Abbildung 2
Beschreibung
Wandhalterung
Anordnung des Satellite-Kabelanschlusses
Satellite-Kameramodul
Objektive
Installation der Satellite-Kamera (Fortsetzung)
Rückseite des Satellite-Kameramoduls (F) angeschlossen werden
(Abbildung 2).
Gehen Sie wie folgt vor, um die Satellite-Kamera auf einer Oberfläche zu montieren:
3. Positionieren Sie die Kamera auf der Montagehalterung und stellen Sie
sie auf den gewünschten Winkel +/- 20 Grad ein. Verwenden Sie den
mitgelieferten Torx-Schraubendreher, um die Sicherheitsschrauben an der
Oberseite der Montagehalterung festzuziehen und die Kamera sicher auf
der Montagehalterung zu befestigen und zu verriegeln.
Anmerkung: Zur vollständigen EMV-/EMI-Konformität muss der Monteur
die mitgelieferten Ferrite auf die Satellite-Kamera- und Gebäudekabel
klemmen, nachdem diese durch die Kabeldurchführung im ICU-
Gehäusekasten geleitet wurden. Der Abstand vom BOOT des RJ45-
Anschlusses muss ca. 155 mm (6 Zoll) betragen, um eine Schleifenlegung
im Kasten und das freie Aufsitzen der Ferrite auf den PCBs zu
ermöglichen.
Installation der Steuereinheit
Gehen Sie wie folgt vor, um Ihre Illustra Insight-Steuereinheit einzurichten:
1. Halten Sie die Steuereinheit gegen die Montageoberfläche und
kennzeichnen Sie die Position der vier Löcher (Schrauben) auf der
Montageoberfläche.
2. Begutachten Sie die Montageoberfläche und wählen Sie passende
Verankerungen. Bohren Sie bei Bedarf vier Löcher für die vier
Kunststoffdübel.
3. Halten Sie die Steuereinheit gegen die Montageoberfläche und richten Sie
die vier Löcher auf der Steuereinheit mit den vier Löchern in der
Montageoberfläche aus.
4. Setzen Sie vier Schrauben mit mindestens 4,2 mm Durchmesser in die vier
Löcher ein und befestigen Sie die Steuereinheit gut auf der
Montageoberfläche.
Installation der Steuereinheit (Fortsetzung)
Anmerkung: Zur vollständigen EMV-/EMI-Konformität muss der
Monteur/Benutzer einen Erdungsanschluss an den Erdungszapfen im
Metallgehäuse der Steuereinheit anschließen.
Hardware-Einrichtung
Gehen Sie wie folgt vor, um Ihre Illustra Insight-Hardware einzurichten:
1. Verbinden Sie das Satellite-Kameramodul über dessen Anschluss (F)
(Abbildung 2) mit dem mitgelieferten 10 m S/FTP CAT6-Kabel am Satellite-
Kameraanschluss (D) (Abbildung 1) auf dem ICU.
Anmerkung: Um den ordnungsgemäßen Betrieb der Kamera zu
gewährleisten, sollten keine alternativen S/FTP CAT6-Kabel verwendet
werden.
2. Schließen Sie die Illustra-Steuereinheit an eine IEEE 802.3bt Stromquelle
(A) an.
3. Optional: Schließen Sie eine Wiegand-Schnittstelle (C) oder OSDP-
Schnittstelle (B) zur Integration der Zugriffskontrolle an.
Netzwerkkonfiguration
Gehen Sie wie folgt vor, um das Netzwerk Ihrer Illustra Insight-Kamera einzurichten:
1. Rufen Sie die Web-Benutzeroberfläche der Kamera auf:
http://<ipaddress>
2. Wählen Sie im Auswahlfeld Ansicht die Option Einrichten.
3. Wählen Sie Netzwerk aus dem Menü Einrichten aus und konfigurieren Sie
die Netzwerkparameter nach Bedarf.
Anmerkung: Sollte es nicht möglich sein, einen primären DNS-Server zu
konfigurieren, lassen Sie dieses Feld leer.
4. Klicken Sie auf Übernehmen, um die neuen Netzwerkeinstellungen zu
übernehmen.
Anmerkung: Die Kamera wird daraufhin neu gestartet.
