Packwise Smart Cap
Bedienungsanleitung
Stand: BA_DE_SC1_V02_2021

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Packwise Smart Cap

Inhaltszusammenfassung für Packwise Smart Cap

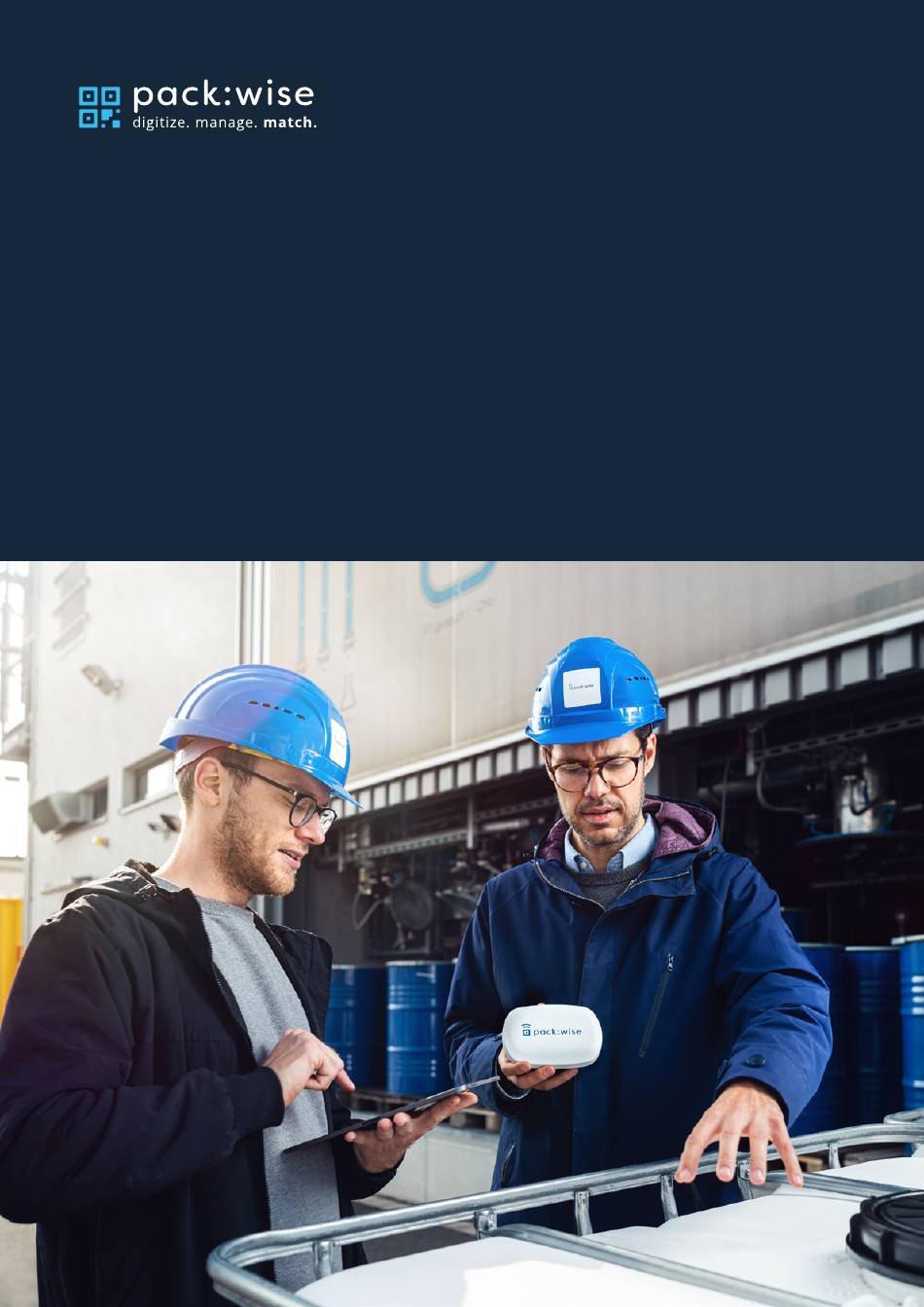

  • Seite 1 Packwise Smart Cap Bedienungsanleitung Stand: BA_DE_SC1_V02_2021...
  • Seite 2 Impressum Packwise GmbH Antonstr. 25 01097 Dresden Tel: +49 (0) 351 799 90 982 Email: service@packwise.de 1. Auflage Juni 2021 © 2020 Packwise GmbH Technische Änderungen vorbehalten...

  • Seite 3: Inhaltsverzeichnis

    Allgemeines zum Packwise Smart Cap ........
  • Seite 4 5.4. Packwise Smart Cap mit Trägerplatte befestigen ......17 5.5. Packwise Smart Cap auf der befestigten Trägerplatte einsetzen ....18 5.6.

  • Seite 6: Allgemeines Zum Packwise Smart Cap

    [GRAFIK] Die Übertragung der Sensormesswerte per Mobilfunk ermöglicht einen autarken Einsatz der Packwise Smart Cap für die Fernüberwachung. Die Packwise Smart Cap misst und überträgt die erfassten Messdaten außerhalb und innerhalb von Gebäuden in den 27 EU- Ländern und unterstützt den grenzüberschreitenden Einsatz mobiler Behälter.

  • Seite 7: Gerätedaten Auf Dem Typenschild

    QR Code zum Aufruf der Produkt-URL Betriebstemperatur Zertifizierungen (IP-Klasse, CE-Kennzeichnung, Produktionsstandort) Entsorgungskennzeichen Revision A0 1.3. Veränderungen am Gerät Durch den Benutzer durchgeführte Veränderungen an der Packwise Smart Cap sind nicht zulässig. Sollten Veränderungen notwendig sein, setzen Sie sich mit Packwise in Verbindung.

  • Seite 8: Betriebsanleitung

    Sicherheitshinweise In diesem Kapitel werden allgemeine Sicherheitshinweise aufgeführt, die als grundsätzliche Verhaltensregeln im Umgang mit der Packwise Smart Cap gelten. 2.1. Darstellung der Warnhinweise Drohen Gefahren für Personen oder Schäden am Gerät, werden diese durch Warnhinweise angezeigt. Sie stehen vor der Anweisung zu einer Handlung, durch die die Gefahr einer Schädigung eintreten kann.

  • Seite 9: Bestimmungsgemäße Verwendung

    Art und Quelle der Gefahr Dieser Sicherheitshinweis warnt vor einem Geräteschaden. 2.2. Bestimmungsgemäße Verwendung Die Packwise Smart Cap ist ein batteriebetriebener Sensor zur Füllstands- und Temperaturmessung sowie Standort- und Lagebestimmung von mobilen und stationären Flüssigkeitsbehältern bzw. deren Füllgütern. 2.3. Unsachgemäße Verwendung Die Messwerte dienen dem Nutzer nur zur Orientierung.

  • Seite 10: Sicherheitshinweise Für Den Betrieb

    Sollten Schäden auftreten, stoppen Sie umgehend die Nutzung und setzen Sie sich mit • Packwise in Verbindung. Die Packwise Smart Cap muss immer fest auf dem Container sitzen. Eine unsach- • gemäße Anbringung kann dazu führen, dass die Packwise Smart Cap bei Bewegung vom Behälter fällt und dabei Personen-, Umwelt- und Sachschäden verursacht.

  • Seite 11: Zulassungsrelevanter Bereich

    Seite 7 2.9. IT-Sicherheit Die Packwise Smart Cap kann mit dem mitgelieferten Magnet an- und ausgestellt werden. Durch die Bewegung der Packwise Smart Cap wird ein Mess- und Sendevorgang ausgelöst. Es können keine weiteren Veränderungen des Betriebsmodus direkt an der Packwise Smart Cap vorgenommen werden.

  • Seite 12: Aufbau Und Funktion

    Gehäuse, welches die Bat- terie, das Sensorpacket, die SIM-Karte und alle weiteren relevanten Kompo- nenten enthält. Dichtungsring Verhindert das Eindringen von Feuch- tigkeit zwischen Packwise Smart Cap und Trägerplatte Trägerplatte Wird fest auf den zu überwachenden mit Klebepad Container aufgeklebt.

  • Seite 13: Funktionsprinzip

    3.3. Funktionsprinzip Die Packwise Smart Cap misst und überträgt durch ein integriertes Sensorpaket folgende Kenngrößen: • Der Füllstand wird durch einen Radarsensor mittels Pulsed Coherent Radar ermittelt. Mit dieser Methode wird die Distanz zwischen Smart Cap und Medium bestimmt, welche mittels einer containerspezifischen Peiltabelle in den Füllstand übersetzt wird.

  • Seite 14: Informationen Zur Batterie

    E-Mail informieren lassen, sollte der Batteriezustand unter einen kritischen Wert sinken. Siehe dazu auch Kap. „11.4. Batterie“ auf Seite 26 Anlieferung und Lagerung Die Packwise Smart Cap wird zusammengebaut angeliefert. Die Trägerplatte und der Dich- tungsring sind separat der der Smart Cap beigelegt.

  • Seite 15: Lieferumfang

    • Nicht in explosionsgefährdeter Umgebung lagern • Montage und Inbetriebnahme Die Packwise Smart Cap wird zusammengebaut geliefert und kann direkt auf dem Contai- ner angebracht werden. 5.1. Umgebungsbedingungen Die Packwise Smart Cap darf nicht in einer explosionsgefährdeten Umgebung betrieben •...

  • Seite 16: Packwise Smart Cap Positionieren

    Rand und Deckel des Containers, befestigt werden. Siehe Abbildung. 5.3. Montagefläche vorbereiten Bevor die Packwise Smart Cap angebracht werden kann, muss sichergestellt werden, dass die vorgesehene Fläche frei von Staub, Schmutz oder Feuchtigkeit ist. 1. Reinigen Sie den gewählten Ort mit einem geeigneten Reinigungsmittel.

  • Seite 17: Packwise Smart Cap Mit Trägerplatte Befestigen

    „5.7. Sensor aktivieren und in Betrieb nehmen“ auf Seite 19. Wichtig! Die Packwise Smart Cap muss nach der Aktivierung innerhalb von 2 Minuten am Container angebracht werden. Nach 2 Minuten beginnen die Messungen und der Radarsensor kalibriert sich. Befestigen Sie die Packwise Smart Cap wie folgt: 1.

  • Seite 18: Packwise Smart Cap Auf Der Befestigten Trägerplatte Einsetzen

    5.5. Packwise Smart Cap auf der befestigten Trägerplatte einsetzen Ist eine Trägerplatte auf dem Container vorhanden, setzen Sie die Packwise Smart Cap wie folgt ein: 1. Legen Sie den Dichtungsring in die Trägerplatte ein. 2. Drücken Sie die Packwise Smart Cap auf die Trägerplatte bis sie eingeklickt ist.

  • Seite 19: Packwise Smart Cap Aus Der Befestigten Trägerplatte Lösen

    Gerät zu einem späteren Zeitpunkt wieder deaktivieren zu können. WICHTIG Die Packwise Smart Cap muss nach der Aktivierung innerhalb von 2 Minuten am Contai- ner angebracht werden. Nach 2 Minuten beginnen die Messungen und der Radarsensor kalibriert sich auf die Umwelt.

  • Seite 20: Sensor Deaktivieren Und Außer Betrieb Nehmen

    Die Packwise Smart Cap ist deaktiviert. Die Messwertübertragung ist gestoppt. Bedienung An der Packwise Smart Cap direkt gibt es - außer der Aktivierung und Deaktivierung - keine weiteren Bedienungsmöglichkeiten. Die Festlegung der Sendeintervalle sowie die Zu- und Abschaltung von Funktionen erfolgt...

  • Seite 21: Messungen Im Betrieb

    6.1. Messungen im Betrieb Die Packwise Smart Cap ist eine autonome Lösung, die ohne Installation weiterer Betriebs- mittel Kenngrößen erfasst. Durch die Aktivierung der Packwise Smart Cap wird die erste Messung und Datenübertragung automatisch initiiert. Die Messwerte erscheinen spätestens 10 Minuten nach Aktivierung des Sensors in der Plattform Packwise Flow.

  • Seite 22: Störungen

    Packwise Flow auffallen, prüfen Sie die korrekte Anbringung. 1. Prüfen Sie den festen Sitz der Trägerplatte auf dem Container. 2. Prüfen Sie, ob die Packwise Smart Cap korrekt auf der Trägerplatte eingerastet ist. Für den Fall, dass trotz korrekter Anbringung fehlerhafte Daten vorliegen: 1.

  • Seite 23: Firmware-Update

    LTE-Cat M1 Mobilfunkverbindung durchgeführt. Das Update wird so lange zurückgehalten, bis eine gute Verbindung besteht. Ist die Verbindung nicht ausreichend, wird der Betreiber informiert, dass er die Packwise Smart Cap an einen Ort mit guter Verbindung bringen muss. Die aktuelle Firmeware-Version Ihres Geräts wird auf Packwise Flow angezeigt.

  • Seite 24: Außer Betrieb Nehmen Und Entsorgen

    Außer Betrieb nehmen und entsorgen 10.1. Außer Betrieb nehmen 1. Nehmen Sie die Packwise Smart Cap aus der Trägerplatte heraus. 2. Setzen Sie den Gummistopfen auf der Rückseite ein, um die Messwertübertragung zu deaktivierten. 3. Entfernen Sie den Trägerhalter auf dem Container, wenn er nicht mehr benötigt wird.

  • Seite 25: Versenden Zum Entsorgen

    Sichtbar beschädigte Geräte dürfen nicht versendet werden. • Beschädigte Geräte direkt bei einer Sammelstelle für Elektrogeräte abgeben. • 1. Prüfen Sie die Packwise Smart Cap auf Beschädigung. 2. Setzen Sie sich immer mit dem Hersteller in Verbindung, bevor Sie das Gerät versenden. Technische Daten 11.1. Geräteeigenschaften...

  • Seite 26: Konnektivität (Messwertübertragung)

    11.3. Konnektivität (Messwertübertragung) Eigenschaften Wert NB-IoT / LTE CAT M1 with 2G GPRS/EDGE 2G-Fallback 4G LTE-M1 (LTE Cat-M1) 4G LTE-NB1 (NB-IoT) GNSS GPS, Glonass, BeiDou, Galileo Bluetooth WLAN I EEE 802.11 b/g/n Firmware Updates over the Air (FOTA) 11.4. Batterie Eigenschaften Wert nicht wiederaufladbare...

  • Seite 27: Anhang

    12.1. Bestellinformationen Packwise GmbH Tel: +49 (0) 351 799 90 982 Antonstr. 25, Email: service@packwise.de 01097 Dresden Produkt Bezeichnung: Packwise Smart Cap V1 12.2. Kontaktdaten Packwise GmbH Tel: +49 (0) 351 799 90 982 Antonstr. 25, Email: service@packwise.de 01097 Dresden 12.3.

  • Seite 28: Konformitätserklärung

    Germany erklären hiermit gegenüber unseren Kunden, dass das Produkt / herewith declare to our customers that the product Beschreibung / Description: Smart Cap / IIOT Datenverarbeitungsgerät / Information Technology Equipment Typenbezeichnung / Type designation: Packwise Smart Cap V1 die Bestimmungen folgender Richtlinien des Europäischen Parlaments und des Rates erfüllt / complies with the following European Directives of the European Parliament and of...
  • Seite 29 Die Übereinstimmung des Produktes mit den Anforderungen der Richtlinie wird durch die technische Dokumentation sowie die Einhaltung folgender Normen nachgewiesen / The technical documentation and compliance with the listed standards below prove the conformity of the product with the requirements of the directives Draft EN 305 550 V2.1.0 : 10-2017 EN 62368-1 : 2014/AC : 2015/A11 : 2017;...
  • Seite 30 Packwise GmbH +49 (0) 351 799 90 982 Antonstr. 25 service@packwise.de 01097 Dresden, Germany www.packwise.io...
