3 Montage
atmoTEC, turboTEC, atmoMAX, turboMAX
• Öffnen Sie den Schaltkasten des Heizgerätes
gemäß der Installationsanleitung des Heiz-
gerätes.
• Befestigen Sie den Clip, der dem Buskoppler
beiliegt, an der Buskopplerplatine (siehe
Abb. 3.3).

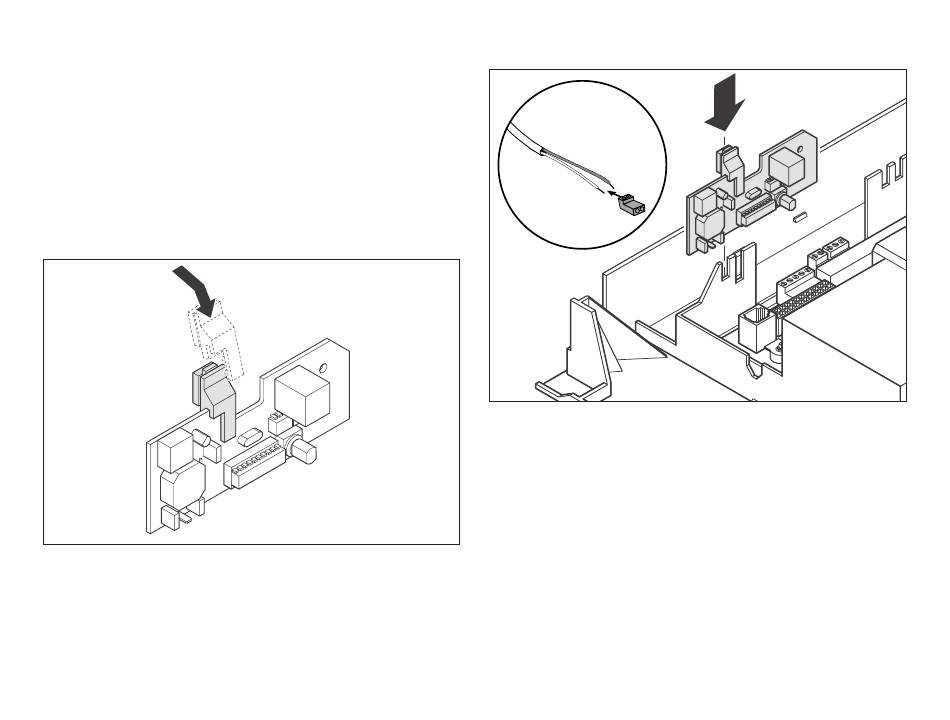

Abb. 3.3 Clip an Buskopplerplatine befestigen
• Schieben Sie die Platine mit dem Clip in die
Aussparung des Schaltkastens (siehe Abb.
3.4).
6
Abb. 3.4 Buskopplerplatine einschieben
• Schließen Sie die Busleitung an der bei-
liegenden Anschlussklemme an.
• Stecken Sie die Anschlussklemme der Bus-
leitung in den Steckplatz (2) auf der
Buskopplerplatine (siehe Abb. 4.2).
• Bauen Sie die Buskopplerplatine entspre-
chend Abb. 3.2 in den Schaltkasten ein.
