Anleitung Antares Brushless Regler
Dies ist kein Spielzeug und nur für Modellsportler ab 14 Jahren geeignet.
Vor der ersten Inbetriebnahme, die Anleitung sorgfältig durchlesen!
Bewahren Sie diese Dokumentation an einem sicheren Ort auf!
BEC (Battery Eliminator Circuit)
Die Abkürzung BEC steht für "Battery Eliminator Circuit". Durch diesen integrierten Schaltkreis
wird der Empfänger aus dem Antriebsakku versorgt. Dadurch ist kein separater Empfängerakku
erforderlich. Die Reglertypen ab 40A sind mit einem besonders effizienten Switch-BEC
ausgestattet. Reglertypen mit den Namenszusätzen "OPTO" und "HV" haben keine integrierten
BEC-Schaltkreise. Hier muss die Empfängerstrom-Versorgung durch einen zusätzlichen
Empfängerakku erfolgen. Ebenso ist ein separater Akku erforderlich, wenn die Regler über
die Programmierkarte programmiert werden. Beachten Sie hierzu auch ggf. die Hinweise der
Programmierkarte.
Anschluss des Reglers
Der Drehzahlregler kann mit dem Motor direkt durch Löten oder über hochwertige Steckverbinder
verbunden werden. Steckverbinder sorgfältig an das Kabel löten und mit Schrumpfschlauch
isolieren. Die maximale Kabellänge zwischen Motor und Regler sollte nicht mehr als 15cm betragen.
Regler Motorkabel mit Motor kontaktsicher verbinden
•
Alle Lötverbindungen mit Schrumpschlauch isolieren
•
JR Servostecker mit Empfänger ( Gaskanal) verbinden
•
Akkuanschlusskabel mit verpolungssicheren Stecksystem versehen
•

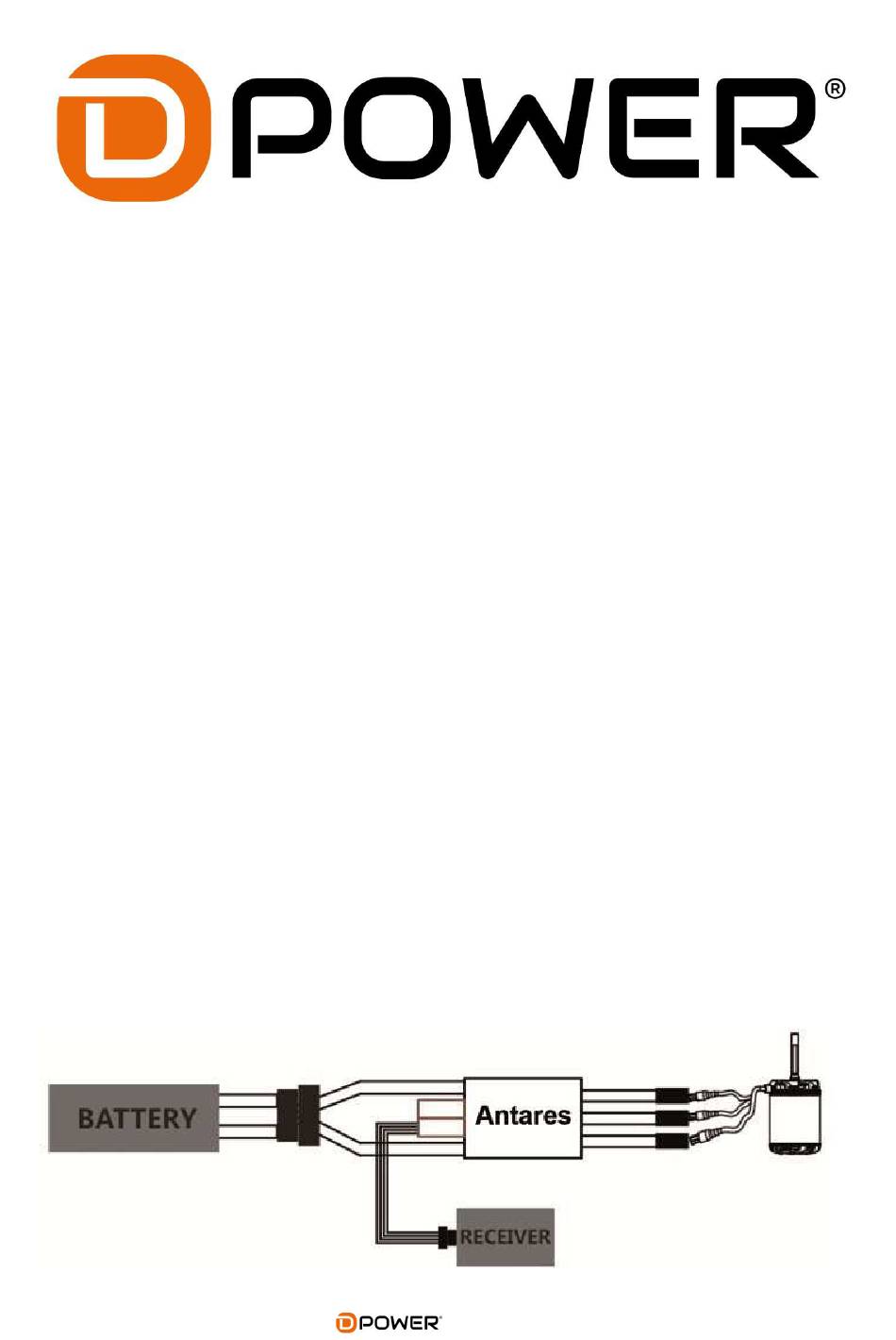

Anschluss Beispiel für Antares Regler mit BEC
D-Power Antares Brusless Regler
Danke für den Kauf des D-Power Antares Brushless Regler.
Beachten Sie unbedingt die Sicherheitshinweise!
www.d-power-modellbau.com
Seite 1
Werbung
Verwandte Anleitungen für D-POWER Antares
Inhaltszusammenfassung für D-POWER Antares
- Seite 1 Anleitung Antares Brushless Regler Danke für den Kauf des D-Power Antares Brushless Regler. Dies ist kein Spielzeug und nur für Modellsportler ab 14 Jahren geeignet. Vor der ersten Inbetriebnahme, die Anleitung sorgfältig durchlesen! Beachten Sie unbedingt die Sicherheitshinweise! Bewahren Sie diese Dokumentation an einem sicheren Ort auf! BEC (Battery Eliminator Circuit) Die Abkürzung BEC steht für “Battery Eliminator Circuit”.
- Seite 2 Anschluss Beispiel für Antares OPTO Regler: Um ei nen Antares OPTO Regler zu betreiben, wird eine separate Empfänger-Stromversorgung benötigt. Anschluss Beispiel für Antares Regler mit Antiblitz Funktion: Extrakabel (rot) vom Regler mit einem separaten Kabel des Plus (+) Pols vom Akku verbinden.
- Seite 3 Gas - Kalibrierung 1. Sender einschalten und Gashebel nach vorne (Vollgas) stellen. 2. Akku mit Antares Regler verbinden. Nach ca. 2 Sekunden wird der Motor mit zwei Signaltönen die Vollgasposition bestätigen. Danach Gashebel nach hinten (Gas aus) stellen und warten bis der Motor mit 2 weiteren Signaltönen die Gashebelposition bestätigt.
-
Seite 4: Programmiermodus
Um in den Programmiermodus zu gelangen müssen folgende Einstellungen ausgeführt werden, 1. Sender einschalten und Gashebel nach vorne (Vollgas) stellen. 2. Akku mit Antares Regler verbinden. 3. Nach ca. 2 Sekunden folgen 4 Tonfolgen mit jeweils zwei Signaltönen gefolgt von 4 Einzeltönen, danach ist der Programmiermodus erreicht und die Regler Parameter können eingestellt werden. - Seite 5 Die Anzahl der Lipo Zellen im Akkupack werden automatisch erkannt und erfordern keine separate Benutzereingabe, abgesehen von der Definition des Akku Typs . Der Antares Regler bietet drei unterschiedliche Einstellmöglichkeiten für die Abschaltspannung: ; Low (2,8 V) / Medium (3,0 V) / High (3,2 V).
- Seite 6 Timing auf Automatik eingestellt, um das gewünschte Timing auszuwählen muss der Gashebel auf Motor aus (Gashebel hinten) gestellt werden. Tonfolge Beep- = Auto (Antares Regler erkennt automatisch das beste Timing) Tonfolge Beep- Beep- = 2° Tonfolge Beep- Beep- Beep- = 8°...
- Seite 7 • fortgesetzt und die eingestellten Parameter werden gespeichert. Wenn keine weiteren Parameter eingestellt werden möchten, kann der Regler ausgeschaltet werden. Achtung: Diese Parameter können nur bei den Antares Reglern mit 5A BEC leistung eingestellt werden! 7. Governor Heli Mode Sender einschalten und Gashebel nach vorne (Vollgas) stellen.
- Seite 8 8. Motorlaufrichtung Sender einschalten und Gashebel nach vorne (Vollgas) stellen. • Akku mit Antares Regler verbinden. • Nach ca. 2 Sekunden folgen 4 Tonfolgen mit jeweils zwei Signaltönen gefolgt von 4 Einzeltönen, • danach ist der Programmiermodus erreicht. Nach einem langen und drei kurzen Beeps „Beep----- Beep- Beep- Beep-“ kann die •...
- Seite 9 10. Abschaltverhalten Sender einschalten und Gashebel nach vorne (Vollgas) stellen. • Akku mit Antares Regler verbinden. • Nach ca. 2 Sekunden folgen 4 Tonfolgen mit jeweils zwei Signaltönen gefolgt von 4 Einzeltönen, • danach ist der Programmiermodus erreicht. Nach zwei langen Beeps „Beep----- Beep-----“ kann das Abschaltverhalten geändert werden. Bei •...
- Seite 10 Verletzungen und Schäden am Produkt oder anderem Eigentum entstehen. Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne direkte Aufsicht eines Erwachsenen vorgesehen. Verwenden Sie das Produkt nicht mit inkompatiblen Komponenten oder verändern es in jedweder Art ausserhalb der von der D-Power vorgegebenen Anweisungen. Dieses Handbuch enthält Sicherheitshinweise sowie Anleitungen zu Betrieb und Wartung.
- Seite 11 Copyright by D-Power • D-50676 Köln Technische Änderungen sind ohne vorherige Ankündigungen möglich! Jeder Nachdruck, auch auszugsweise, bedarf unserer ausdrücklichen, schriftlichen Genehmigung. D-Power • Horst Derkum • Blaubach 26-28 • D-50676 Köln www.d-power-modellbau.com • info@ d-power-modellbau.com • Fon: +49 (0)221-34664157 Seite 11 D-Power Antares Brusless Regler www.d-power-modellbau.com...
