Funktionsbeschreibung
Allgemein
6
Funktionsbeschreibung
6.1
Allgemein
WIG-Schweißbrenner sind über das Schlauchpaket mit der Stromquelle verbunden. Durch das
Schlauchpaket verläuft:
•
die Schweißstromleitung,
•
die Schutzgaszuführung sowie
•
die Steuerleitung.
Bei flüssigkeitsgekühlten WIG-Schweißbrennern verlaufen auch die Leitungen
•
Kühlmittelzuführung und
•
Kühlmittelrückführung
durch das Schlauchpaket.
Der Schweißzusatz wird beim WIG-Schweißen meist stabförmig per Hand zugeführt. Bei
vollmechanischen Geräten wird der Schweißzusatz drahtförmig durch ein separates Vorschubwerk
zugeführt.
6.2
WIG-Brenner

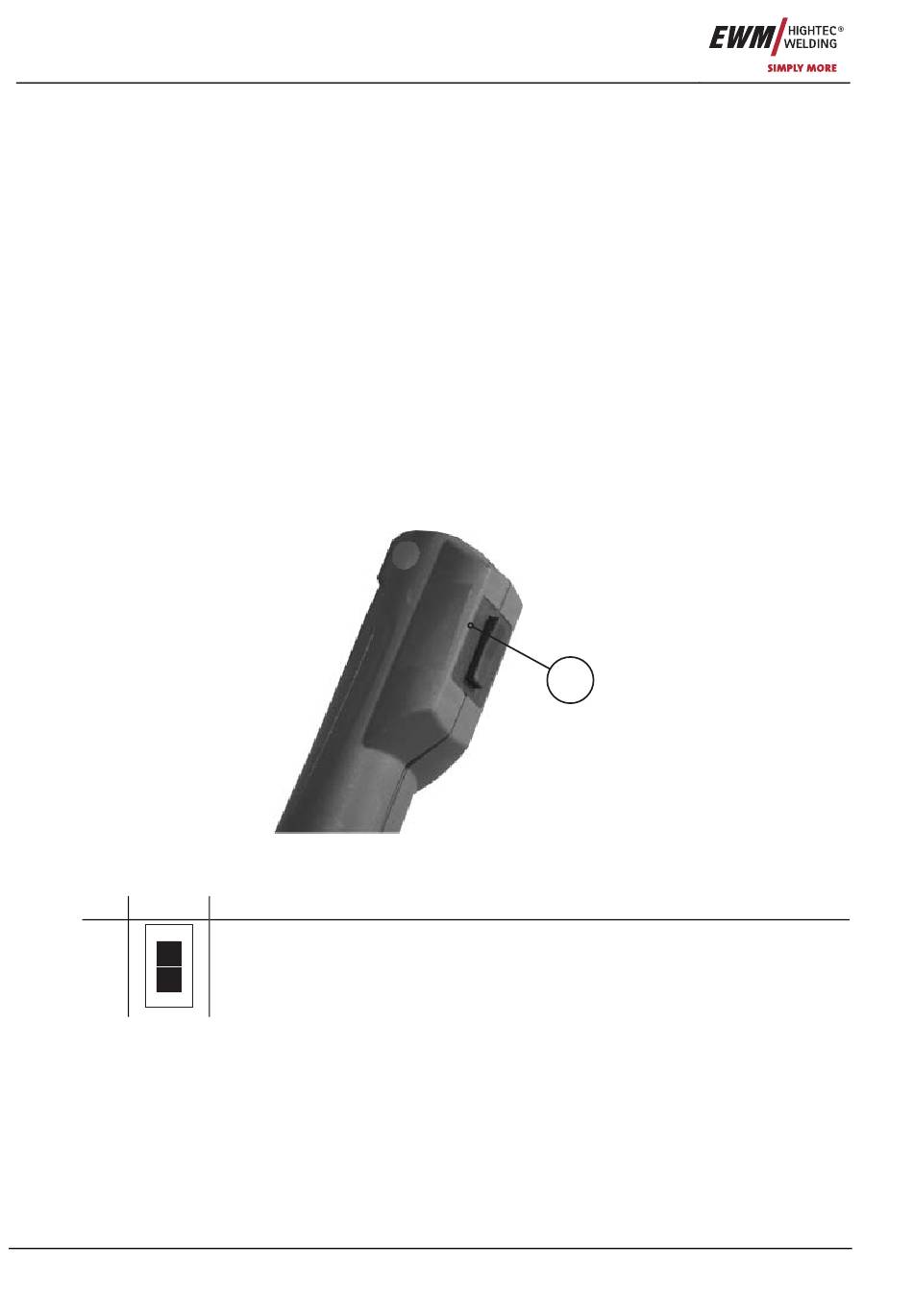

WIG-Brenner sind mit einer Wippe ausgerüstet. Mit der Wippe kann
•
der Schweißstrom ein- und ausgeschaltet werden und
•
während dem Schweißen der Strom auf einen Absenkstrom verringert werden.
Pos. Symbol
1
12
Abbildung 6-1
Beschreibung
0
Wippe
1
