- Seite 1 KNIPEX Quality – Made in Germany Bedienungsanleitung 90 10 165 Universalmesser...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Allgemeines Hinweise zur Bedienungsanleitung Verwendete Symbole Urheberschutz Garantie und Gewährleistung Sicherheit Bestimmungsgemäße Verwendung Aufbau und Funktion Aufbau Funktion Bedienung Wechsel der Klinge Wechsel der Stabilisierungsschiene Anbringen des Werkzeug-Absturz-Sicherungssystems Schneiden mit dem Universalmesser Wartung Technische Daten Entsorgung Stand: 29.01.21... -
Seite 3: Allgemeines
1.3 Urheberschutz Diese Bedienungsanleitung und alle mit diesem Werkzeug gelieferten Un- terlagen bleiben urheberrechtlich Eigentum der Firma KNIPEX. Der Nachdruck dieser Anleitung, auch auszugsweise, ist nur mit schriftlicher Ein willigung der KNIPEX Werk C. Gustav Putsch KG zugelassen. Stand: 29.01.21... -
Seite 4: Garantie Und Gewährleistung
• Reparaturen oder Umbauten von hierzu nicht ermächtigten Personen vorgenommen werden. • Keine Original-Zubehöre und Ersatzteile von KNIPEX verwendet werden. • Defekte Bauteile nicht unverzüglich instandgesetzt werden, um den Schadensumfang gering zu halten und die Sicherheit des Werkzeuges nicht zu beeinträchtigen (Instandsetzungspflicht). -
Seite 5: Sicherheit
Gefahr durch scharfe Klinge! Schieben Sie die Klinge immer mit dem Schieber zurück, wenn Sie das Mes- ser nicht in Gebrauch haben. Warnung! Gefahr durch herabfallende Gegenstände! Sichern Sie Ihr Werkzeug mit KNIPEX Tethered Tools, wenn Sie in großer Höhe arbeiten. Stand: 29.01.21... -
Seite 6: Aufbau Und Funktion

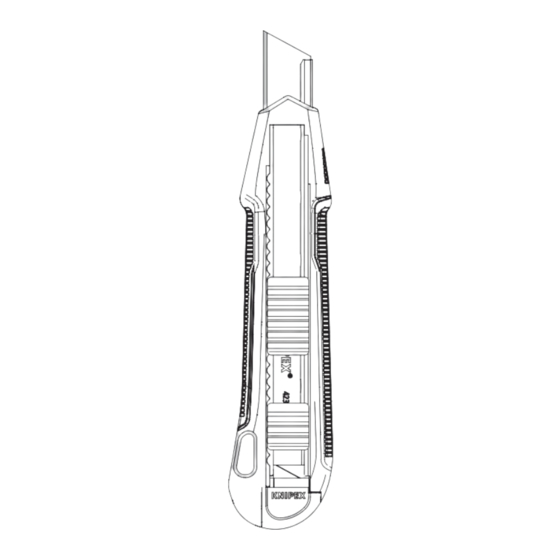

AufbAu uNd fuNkTIoN Aufbau und Funktion 3.1 Aufbau Aufbau Universalmesser Schieber für die Klinge Klinge Schieber für die Stabilisierungsschiene Stabilisierungsschiene Magazin mit Ersatzklingen Befestigungsschraube für die Gehäusehälften Aufnahme für das Sicherungssystem Entriegelungsknopf für Klingenwechsel 3.2 Funktion Mit dem Universalmesser werden Pappe, Papier, Gipskarton, Holz, Gummiar- ten, Teppiche, dünnere thermoplastische Kunststoffe und Folien geschnitten. -
Seite 7: Bedienung
bEdIENuNg Bedienung 4.1 Wechsel der Klinge 4.1.1 Verbrauchte Klinge ausbauen Klinge ausbauen 1. Schieben Sie die Klinge mit dem Schieber ganz nach vorne. 2. Drücken und halten Sie den Entriegelungsknopf (auf der gegenüberlie- genden Seite) und ziehen Sie die Klinge heraus. Achtung: Klinge ist scharf! 3. -
Seite 8: Wechsel Der Stabilisierungsschiene
bEdIENuNg Klinge einsetzen 4. Schieben Sie die Stabilisierungsschiene mit dem Schieber etwas heraus. 5. Setzen Sie die Klinge ein und schieben Sie diese bis zum Anschlag. 6. Drücken und halten Sie den Entriegelungsknopf und drücken Sie die Klinge hinein bis diese einrastet. 7. -
Seite 9: Neue Stabilisierungsschiene Einbauen
bEdIENuNg 5. Heben Sie die Stabilisierungsschiene vorsichtig an und ziehen Sie diese heraus. Stabilisierungsschiene ausbauen 4.2.2 Neue Stabilisierungsschiene einbauen 1. Setzen Sie die neue Stabilisierungsschiene ein. 2. Setzen Sie die beiden Hälften des Messergehäuses wieder zusammmen. 3. Setzen Sie die Befestigungsschraube ein und ziehen Sie sie wieder fest. 4. -
Seite 10: Anbringen Des Werkzeug-Absturz-Sicherungssystems
Aufnahme am Werkzeug. 2. Ziehen Sie das andere Ende durch die Schlaufe. 3. Schieben Sie den Sicherungsschieber bis zur Befestigungsposition. Hinweis: Nutzen Sie das bei Knipex erhältlichen Absturz-Sicherungssystems, zum Bei- spiel das Set 00 50 04 T BK. Stand: 29.01.21... -
Seite 11: Schneiden Mit Dem Universalmesser
bEdIENuNg 4.4 Schneiden mit dem Universalmesser Universalmesser mit Stabilisierungsschiene benutzen 1. Schieben Sie die Klinge mit dem Schieber soweit wie benötigt nach vorne. 2. Schieben Sie die Stabilisierungsschiene soweit nach vorn, dass sie die Klinge vollständig stützt. Hinweis: Die Stabilisierungsschiene versteift die Klinge und ermöglicht damit stabile Schnitte mit sehr langer Klinge. -
Seite 12: Wartung
Das Werkzeug ist wartungsfrei. Technische Daten Technische Daten Einheit Artikelnummer Universalmesser – 90 10 165 Artikelnummer Ersatztschiene – 90 10 165 E01 Länge Breite Höhe Gewicht ca. Eigenschaften – mit Stabilisierungsschiene Entsorgung Führen Sie die zerlegten Bestandteile des Werkzeuges der fachgerechten Wiederverwendung zu. - Seite 13 KNIPEX-Werk C. Gustav Putsch KG 42337 Wuppertal Tel.: +49 202 – 47 94-0 Fax: +49 202 – 47 50 58 info@knipex.de www.knipex.de...
