Bedienung

Die RDC30 hat eine Hublänge von ca. 600 mm. Dies ist die Strecke, die der Hebelarm zwischen dem
oberen Endschalter und dem unteren Endschalter zurücklegen kann.
Um unnötige Fahrstrecken zu vermeiden, kann für die Tauchsequenz ein virtueller Endschalter eingestellt
werden. Darüber hinaus möchten viele Kunden eine schnelle Geschwindigkeit, um vom virtuellen Offset
bis zu dem Punkt zu fahren, an dem das Objekt Tauchflüssigkeit berührt, und eine langsame Geschwin -
digkeit für die tatsächliche Eintauchbewegung innerhalb der Flüssigkeit. Aus diesem Grund sind 5 ver-
schiedene Positionen zu berücksichtigen (vergleichen Sie dazu bitte die Grafik am Ende der Anleitung).
Von oben nach unten:
1. Grundstellung (mechanischer Endschalter)
2. Virtueller Endschalter
3. Punkt der Geschwindigkeitsänderung (Start der eigentlichen Tauchbewegung)
4. Bottom Point Dip (das Objekt in der Flüssigkeit ruhen lassen)
5. mechanischer unterer Endschalter.
Von der Ausgangsposition zum virtuellen Endschalter fährt die Maschine mit maximaler Geschwindigkeit.
Sie können getrennte Geschwindigkeiten für die Distanzfahrt (zwischen virtuellem Endschalter und Ge-
schwindigkeitsänderungspunkt) und für die Tauchfahrt (zwischen Geschwindigkeitsänderungspunkt und
unterer Endpunkt) einstellen.
Das gleiche gilt für das Auffahren über die Zieh- oder Beschichtungsfahrt (zwischen unterem Endpunkt
und Geschwindigkeitsänderungspunkt) und Distanzfahrt (zwischen Geschwindigkeitsänderungspunkt und
virtuellem Endschalter). Bei 6 verschiedenen Bechern können Sie bis zu 24 verschiedene Geschwindig-
keiten eingeben. Damit Sie bei den vielen Möglichkeiten nicht den Überblick verlieren, haben wir weiter
unten ein Formular entworfen, das Ihnen vielleicht hilft, die Einstellungen korrekt festzuhalten.
Bitte beachten Sie, dass virtueller Endschalter, Distanz- und Tauchfahrt zusammen die Hublänge nicht
überschreiten dürfen! Wenn Sie neue Einstellungen vornehmen, empfehlen wir eine Probefahrt ohne Ge-
fäße und Tauchobjekt.

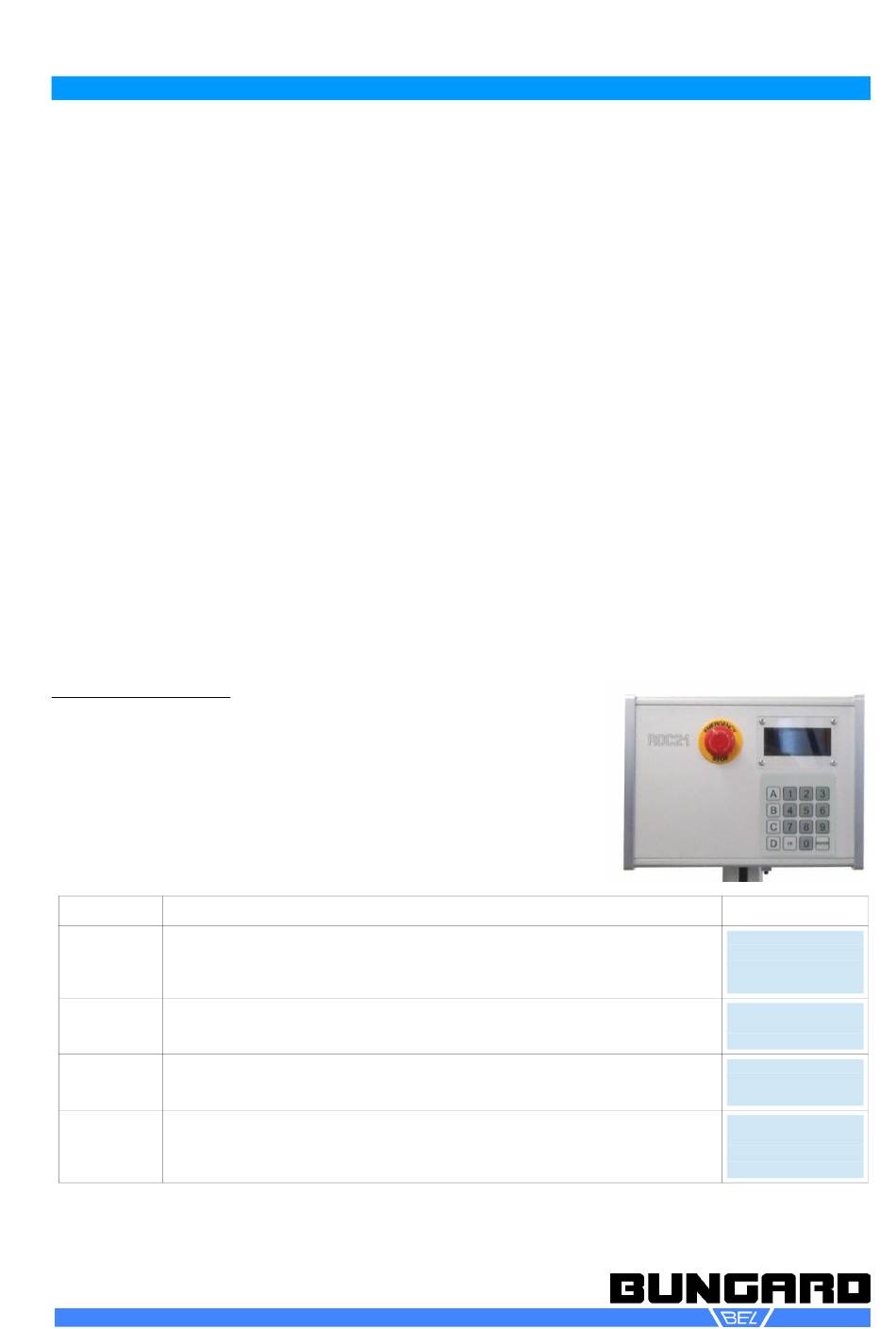

Menüstruktur RDC 30
Im ganzen Menü können Sie Ihre Eingaben mit der CE-Taste korri-
gieren und mit der ENTER-Taste bestätigen und zur nächsten Stelle
springen. Mit der C-Taste können Sie vorhandene Werte editieren.
Name Kommentar
Begrüßung Nach dem Einschalten:
Begrüßungsbildschirm mit Anzeige der Software-Version
Referenz- Aufforderung zur Referenzfahrt.
fahrt
Referenz- Anfahren des oberen Endschalters.
fahrt
Offset ver- Jetzt können Sie den Offset verstellen (oberer virtueller Endschalter),
stellen indem Sie die 2 drücken. Mit 1 wird der zuletzt eingestellte/geladene
Offset angefahren und Sie können in Zeile 6 weiterlesen.
Bungard Elektronik GmbH & Co. KG, Rilkestraße 1, 51570 Windeck – Germany
Tel.: +49 (0) 2292/9 28 28 - 0, Fax: +49 (0) 2292/9 28 28 - 29, E-mail: support@bungard.de
Seite 6 / 15
Display
Bungard
BEL
RDC 30
version xx-xx-xx
For home position
(endswitch up)
press 1
Drive home position
Change offset pos.
1=no 2=yes
