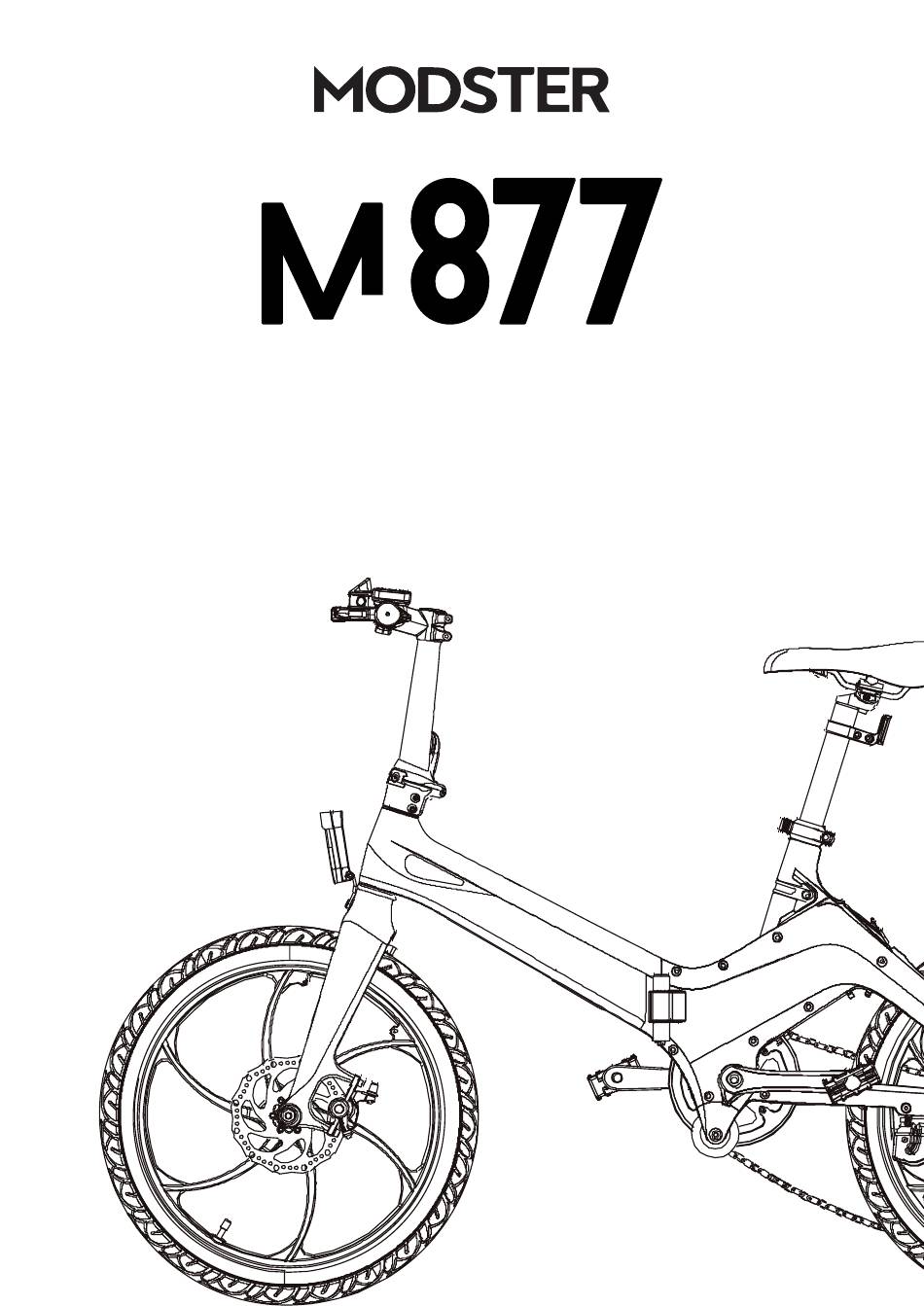

- Seite 1 E-BIKE USER MANUAL / BETRIEBSANLEITUNG...
- Seite 2 User Manual MODSTER M877 Read First Thank you for choosing the Modster M877. Please read this entire user manual carefully when first use, includes safety notes and correct instructions. This manual will help you 1) Understand the basic operating steps and how to use the control panel;...
-
Seite 3: Packing List
User Manual MODSTER M877 Packing List Seat Post Charger Bike Frame Body User Informations Initial Use Suggest to wear the helmet and gear for safety when first use, and riding in open spaces. Pay attention: This E-bike is only desig- ned for city road, forbidden riding un- der non-urban road environment. -
Seite 4: Storage And Maintenance
User Manual MODSTER M877 Storage and Maintenance 1. Keep the e bike in a place where there is no direct sunlight or no rain after riding. 2. Regularly check each screw of the e bike and to be tightened, and tighten it regularly;... - Seite 5 User Manual MODSTER M877 2. Unfold the stem 1.Hold the bike body and turn the 2.Fasten the folding wrench directly stem upright to ensure that the in the direction of the stem stem is seamlessly connected to the underside 4.When folding the stem, you need 3.Slightly shake the stem and check...
- Seite 6 User Manual MODSTER M877 4.Seat post assembling 1.Loosen the seat post 2.Adjust the screw , clamp , keep the bike tighten the clamp, then steady , insert the seat press the saddle at full tilt post in the frame. to ensure the seat post locked tight enough and doesn’t rotate or move up...
- Seite 7 User Manual MODSTER M877 6.Unfold & Fold the pedals 1.Hold the vehicle body and unfold 2.Press the pedal towards to the crank, and the pedals fold it up. 7.Power on operation 1.Charge the battery before your 2.Press M button for 3 seconds to boot first ride.
- Seite 8 User Manual MODSTER M877 Paramenters Color options Blue/White Battery installment Built-in/ Lock/Removable 1520×570×1050mm Unfold size Battery capacity 36V/7.8Ah (18650 power battery) Fold size 810×650×600mm Battery type LG Li-ion power battery 800-860 adjustment Seat height Battery weight 1.8kg Wheel base 1000mm...
-
Seite 9: Other Operations
User Manual MODSTER M877 Other Operations Uninstall&Install battery 1.Power off the vehicle, 2.When installing battery, lock unlock the battery, then the battery with key and take pull out the battery box the key away, press battery with the lifting handle as handle to be flat,and unfold the picture shows. -
Seite 10: Quick Start
User Manual MODSTER M877 Quick Start Unfold the bike 1.Hold the vehicle body, 2.As picture, lock the unfold the frame folder clamp tightly, please finish step 3) & 4) before lock the clamp 3.If the fastener shows 4.If the fastener shows as... - Seite 11 User Manual MODSTER M877 Eliminate of frequent malfunction 1.check to ensure No power assist after vehicle no electric the battery mount well power on 2.Low voltage of battery, need charge the battery 1.Low power of battery 1.Check to ensure the charger 2.Low pressure of tire...
-
Seite 12: Battery And Charging
User Manual MODSTER M877 Battery and charging 1.Environmental temperature for charging is 0°C-45°C, for discharging is -20°C-60°C, please keep the battery in dry condition 2.Do not put the battery in acidic or alkaline liquid , keep it away from rain , fire , heat and high temperature environment . - Seite 13 User Manual MODSTER M877 Odometer Battery percentage Battery level button Speed M button button Speed mode Button functions: Speed modes: Icons’ meaning: M : the multifunctional button , long press for 3 seconds to switch Indicates the front light is on Speed mode 0 : no assistance , pure pedaling mode on/off the bike ;...
- Seite 14 User Manual MODSTER M877 Quick folding Hazardous material and contents Hazardous materials Product Lead Mercury Cadmium hexavalent chromium Polybrominated Polybrominated material biphenyls diphenyl ethers (Pb) (Hg) (Cd) (Cr(VI)) (PBB) (PBDE) Metal Paint Plastic Rubber This chart is subject to the regulation of SJ/T 1136...
- Seite 15 User Manual MODSTER M877 Charging Charging option one : Charging option two : open the rubber cap at charge the battery the charging port and outside of the bike , saves charge you the trouble of moving the bike around Strolling and carrying www.modster.at...
-
Seite 16: Safety Tips
User Manual MODSTER M877 Safety Tips Riding on motorway or Riding on slippery roads is other dangerous roads prohibited is prohibited Riding with one hand or Riding on stairways is no hands on the prohibited handlebar is prohibited www.modster.at... - Seite 17 User Manual MODSTER M877 Gear shift The M877 has a high-quality 6-speed gearbox to optimally adapt the power transmission to the required conditions. The gears are changed as follows: Lever Gear 1 gear higher 1 gear down www.modster.at...
- Seite 18 Betriebsanleitung MODSTER M877 Zuerst lesen Vielen Dank, dass Sie sich für den Modster M877 entschieden haben. Bitte lesen Sie bei der ersten Inbetriebnahme die gesamte Gebrauchsanweisung sorgfältig durch, einschließlich Sicherheitshinweise und korrekten Anweisungen. Diese Anleitung wird Ihnen helfen 1) die grundlegenden Bedienschritte zu verstehen und die Bedienung des Bedienfeldes;...
-
Seite 19: Erstmalige Verwendung
Betriebsanleitung MODSTER M877 Packliste Sattelstütze Ladegerät Fahrradrahmen Benutzer Informationen Erstmalige Verwendung Es wird empfohlen, bei der ersten Benutzung und beim Fahren im Freien einen Helm und eine Sicherheitsausrüstung zu tragen. Beachten Sie: Dieses E-Bike ist nur für den Einsatz in der Stadt konzipiert. -
Seite 20: Lagerung Und Wartung
Betriebsanleitung MODSTER M877 Lagerung und Wartung 1. Bewahren Sie das e-Bike nach der Fahrt an einem Ort auf, an dem es keine direkte Sonneneinstrahlung oder keinen Regen gibt. 2. Überprüfen Sie regelmäßig jede Schraube des E-Bikes und ziehen Sie sie regelmäßig fest;... - Seite 21 Betriebsanleitung MODSTER M877 2. Klappen Sie den Schaft auf 1.Halten Sie den Fahrradkörper und 2. Befestigen Sie den drehen Sie den Vorbau aufrecht, um Klappschlüssel direkt in Richtung sicherzustellen, dass der Vorbau nahtlos des Schaftes mit der Unterseite verbunden ist 4.Beim Falten des Schafts müssen...
-
Seite 22: Sattelstütze Montieren
Betriebsanleitung MODSTER M877 4. Sattelstütze montieren 2. Stellen Sie die Schraube 1. Lösen Sie die ein, ziehen Sie die Klemme Sattelstützenklemme, fest und drücken Sie dann halten Sie das Fahrrad den Sattel bei voller Neigung, ruhig, setzen Sie die um sicherzustellen, dass die Sattelstütze in den Rahmen... -
Seite 23: Aufklappen Und Einklappen Der Pedale
Betriebsanleitung MODSTER M877 6. Aufklappen und einklappen der Pedale 1.Halten Sie das Fahrzeug und 2.Drücken Sie das Pedal zur Kurbel hin und klappen Sie die Pedale aus. klappen Sie es hoch. 7. Einschaltvorgang 1. Laden Sie den Akku vor Ihrer 2. - Seite 24 Betriebsanleitung MODSTER M877 Paramenter Farboptionen Weiß/Blau Akku-Installation Eingebaut/ Verriegelt/ Abnehmbar 1520×570×1050mm Größe Ausgeklappt Akku-Kapazität 36V/7,8Ah (18650 Power-Akku) Größe Gefalten 810×650×600mm Akku-Typ LG Li-Ionen-Akku 800-860 Einstellung Sattelhöhe Akku-Gewicht 1.8kg Radstand 1000mm Ladestrom Max. 2A Nettogewicht ( 19.6kg Ladezeit 3-5 Stunden exkl. Akku)
-
Seite 25: Andere Operationen
Betriebsanleitung MODSTER M877 Andere Operationen Deinstallieren&Installieren der Batterie 1. Schalten Sie das Fahrzeug 2. Wenn Sie die Batterie installieren, aus, entriegeln Sie die schließen Sie die Batterie mit dem Batterie und ziehen Sie dann Schlüssel ab und ziehen Sie den den Batteriekasten mit dem Schlüssel ab, drücken Sie den... - Seite 26 Betriebsanleitung MODSTER M877 Schnellstart Fahrrad aufklappen 1. Halten Sie die 2. Wie in der Abbildung, Karosserie, klappen Sie verriegeln Sie die den Rahmen aus. Ordnerklammer fest, Bitte beenden Sie Schritt 3) und 4), bevor Sie die Klemme verriegeln. 3. Wenn der Verschluss 4.
-
Seite 27: Beseitigung Von Häufigen Fehlfunktionen
Betriebsanleitung MODSTER M877 Beseitigung von häufigen Fehlfunktionen 1.prüfen Sie, ob Keine Kraftunterstützung Fahrzeug nicht der Akku gut montiert ist nach dem Einschalten eingeschaltet 2. Bei niedriger Spannung des Akkus, müssen ihn aufladen 1. niedrige Leistung der Batterie 1.Überprüfen Sie, ob das Lade- 2.niedriger Reifendruck... -
Seite 28: Akku Und Ladung
Betriebsanleitung MODSTER M877 Akku und Ladung 1. die Umgebungstemperatur zum Laden beträgt 0°C-45°C, zur Entladung -20°C-60°C, bitte halten Sie die Batterie in trockenem Zustand 2. setzen Sie den Akku nicht in säurehaltige oder alkalische Flüssigkeit, halten Sie es weg von Regen, Feuer, Hitze und hohe Temperatur Umwelt. - Seite 29 Betriebsanleitung MODSTER M877 Kilometerzähler Prozentsatz des Akkus Akkustand Taste Geschwindigkeit M Taste Taste Drehzahlmodus Tastenfunktionen: Drehzahlmodi: Symbole: M : die Multifunktionstaste, langes Drücken für 3 Sekunden schaltet das Zeigt an, dass das Frontlicht eingeschaltet ist Modus 0 : keine Unterstützung, reiner Pedaliermodus Fahrrad ein/aus, kurzes Drücken schal-...
-
Seite 30: Schnelles Einklappen
Betriebsanleitung MODSTER M877 Schnelles Einklappen Gefährliche Materialien und Inhalte Gefährliche Materialien Produkt Blei Kadmium Quecksilber hexavalentes Chrom Polybromierte Polybromierte Material Biphenyle Diphenylether (Pb) (Hg) (Cd) (Cr(VI)) (PBB) (PBDE) Metall Farbe Plastik Gummi Dieses Diagramm unterliegt den Vorschriften der SJ/T 1136 bedeutet, dass das Verhältnis der gefährlichen Stoffe in den Teilen innerhalb der Norm... -
Seite 31: Schieben Und Tragen
Betriebsanleitung MODSTER M877 Laden Ladeoption eins: Öffnen Ladeoption zwei: Laden Sie die Gummikappe Sie den Akku am Ladeanschluss und außerhalb des Fahrrads, beginnen Sie zu laden das spart Ihnen die Mühe, das Fahrrad zu bewegen Schieben und Tragen www.modster.at... - Seite 32 Betriebsanleitung MODSTER M877 Sicherheitstipps Das Fahren auf Auto- Das Fahren auf glatten bahnen oder anderen Straßen ist verboten gefährlichen Straßen ist verboten Das Fahren mit einer Das Fahren auf Treppen Hand oder ohne ist verboten Hände auf dem Lenker ist verboten...
- Seite 33 Betriebsanleitung MODSTER M877 Gangschaltung Der M877 verfügt über eine hochwertige 6-Gangschaltung, um die Kraftüber- tragung optimal auf die erforderlichen Verhältnisse anzupassen. Die Gänge werden wie folgt gewechselt: www.modster.at...
- Seite 36 E-BIKE...
