Miny
MINY17 DOUBLE HORIZONTAL

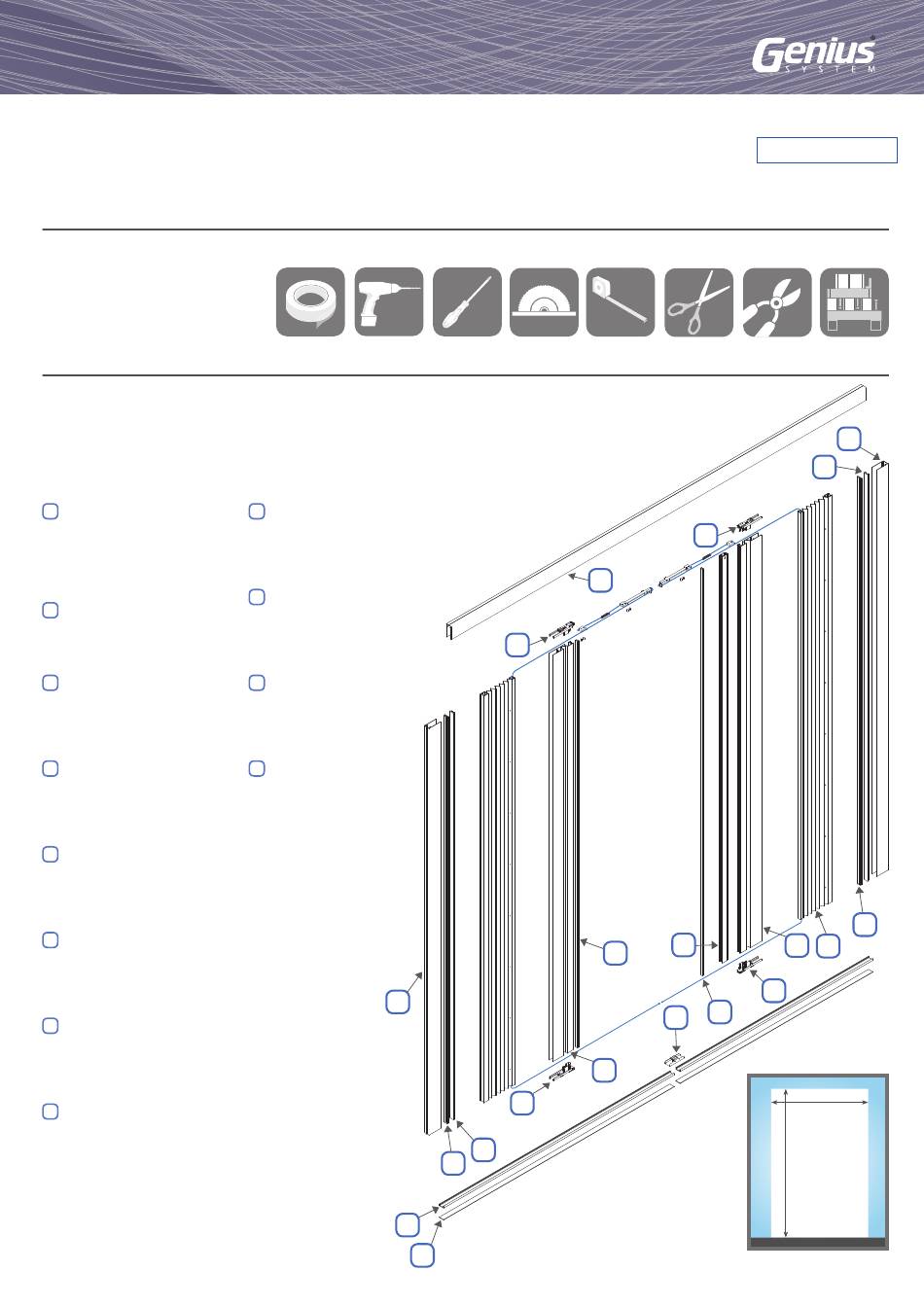

GLI ATTREZZI NECESSARI
NECESSARY TOOLING
OUTILS NÉCESSAIRES
BENÖTIGTE WERKZEUGE
HERRAMIENTAS NECESARIAS
CONTENUTI DEL KIT
INSIDE YOUR KIT
CONTENU DU KIT MINY
INHALT DES BAUSATZES
CONTENIDO DEL KIT MINY
1 09-00010-X-X
Guide superiore e laterali
Top and side guide
Rail haut et coulisse latérale
Obere und seitliche
Führungsschiene
Guía superior y lateral
2 Pacco rete (in varie misure)
Mesh pack (various sizes)
Pack toile (différentes mesures)
Gewebepack (verschiedene Höhen)
Kit tela (diferentes tamaños)
3 09-00000-X-X
Barra maniglia
Pull bar
Barre de charge
Griffleiste
Perfil tirador
4 05-16001-0-5
Magnete positivo stretto
Magnet small/positive
Aimant petit/positif
kleiner/positiver Magnet
Imán pequeño positivo
5 05-16011-0-5
Magnete negativo stretto
Magnet small/negative
Aimant petit/négatif
Kleiner/negativer Magnet
Imán pequeño negativo
6 09-16001-0-5
Magnete positivo largo
Magnet large/positive
Aimant large/positif
Großer/positiver Magnet
Imán grande positivo
7 09-16011-0-5
Magnete negativo largo
Magnet large/negative
Aimant large/négatif
Großer/negativer Magnet
Imán grande negativo
8 09-13010-0-5
09-13020-0-5
Tappo di chiusura barra maniglia
Pull bar cap end
Embouts barre de charge
Endkappe für Griffleiste
Tapón perfil tirador
9 09-00020-2-5
Guida inferiore
Bottom rail
Rail bas
untere Führungsschiene
Guía inferior
10 09-13040-0-0
Nastro biadesivo
Double tape
Scotch double face
Doppelklebeband
Biadhesivo
A 09-00080-X-X
Profilo di chiusura
Closing profile
Profile de fermeture
Schliessprofil
Perfil cierre
B 09-13060-0-5
Fermi
Stoppers
Bloqueurs
Halter
Bloques
1
9
10
1
8
5
3
8
7
6
inset mount
6
8
A
3
2
8
4
B
W
H
1
7
Werbung
Verwandte Anleitungen für Genius MINY17 DOUBLE HORIZONTAL
Inhaltszusammenfassung für Genius MINY17 DOUBLE HORIZONTAL
- Seite 1 Miny MINY17 DOUBLE HORIZONTAL inset mount GLI ATTREZZI NECESSARI NECESSARY TOOLING OUTILS NÉCESSAIRES BENÖTIGTE WERKZEUGE HERRAMIENTAS NECESARIAS CONTENUTI DEL KIT INSIDE YOUR KIT CONTENU DU KIT MINY INHALT DES BAUSATZES CONTENIDO DEL KIT MINY 9 09-00020-2-5 1 09-00010-X-X Guide superiore e laterali...
- Seite 2 Miny P L E A T E D S Y S T E M MINY17 DOUBLE HORIZONTAL inset mount Istruzioni per l’assemblaggio Assembling instrucions Manuel d’assemblage Anweisungen für den Zusammenbau Instrucciónes de instalación PACCO RETE - MESH PACK - PACK TOILE...
- Seite 3 PROFILO DI CHIUSURA - CLOSING PROFILE - PROFILE DE FERMETURE SCHLIESSPROFIL - PERFIL CIERRE Tagliare il profilo di chiusura (09-00080-X-X) pari a H-29mm ed inserirvi il magnete negativo (05-16011-0-5). Far scorrere poi il profilo nella barra maniglia. Cut the closing profile (09-00080-X-X) equal to H-29mm and insert the negative magnetic stripe (05-16011-0-5) into it.
- Seite 4 GUIDA LATERALE - SIDE GUIDE - RAIL LATÉRALE SEITLICHE FÜHRUNGSSCHIENE - GUÍA LATERAL Inserire l’altra striscia magnetica larga (09-16011-0-5) all’interno del profilo laterale (09-00010-X-X), lato dove la Miny sarà impacchettata, e tagliarlo pari a H-1mm. Praticare con il trapano 3 fori Ø5mm nel profilo laterale. Successivamente, allargare a Ø7mm i 3 fori solo sulla striscia magnetica, per permettere alla testa della vite di fissaggio a muro di passare.
- Seite 5 GUIDA INFERIORE - BOTTOM RAIL - RAIL BAS UNTERE FÜHRUNGSSCHIENE - GUÍA INFERIOR Tagliare la guida inferiore (09-00020-2-5) ad una larghezza pari a W-24mm. Attaccare il bi-adesivo (09-13040-0-0) sul lato posteriore della guida. Cut the bottom rail (09-00020-2-5) equal to W-24mm and stick the double adhesive tape (09-13040-00) onto it.
