Würth HP 250 Bedienungsanleitung
Hydropeumatische-fusspumpe
Quicklinks
1952001255 Hydropeumatische-Fusspumpe
ALLGEMEINE HINWEISE
Vor Installation und Inbetriebnahme der Pumpe muss sichergestellt werden, dass sie während des Transports nicht beschädigt wurde, dass
das Pumpengehäuse keine Risse oder Beulen aufweist, und dass kein Öl aus der Pumpe austritt. Eventuell festgestellte Mängel sind der
Spedition zu melden. INSTALLIEREN SIE DIE PUMPE IN DIESEM FALL NICHT, sondern erbeten Sie vom Hersteller weitere Anweisungen,
Der Hersteller haftet nicht für Personen-, Tier-, Sach- oder Maschinenschäden, die durch Montage und Benutzung einer
beschädigten Pumpe verursacht werden.
1 - TRANSPORT, LAGERUNG UND AUSPACKEN DER PUMPE
Aufgrund des geringen Gewichts der Pumpe sind beim Transport keine besonderen Vorsichtsmaßnahmen notwendig. Falls die Pumpe zunächst
eingelagert, und erst längere Zeit nach ihrem Kauf benutzt werden soll, muss diese in Räumlichkeiten aufbewahrt werden, die einen angemessenen
Schutz gegen Witterungseinflüsse gewährleisten, und deren Temperatur zwischen 10° und 50°C liegt.
Aufgrund der Struktur der Pumpe und deren Verpackung dürfen maximal 5 einzelne Kartons aufeinander gestellt werden. Wenn die Pumpen auf
Paletten geliefert werden, empfiehlt es sich, sie erst bei Montage aus der Originalverpackung zu nehmen.
Die leere Verpackung muss gemäß den im betroffenen Land geltenden gesetzlichen Vorschriften entsorgt werden.
2 - BESCHREIBUNG
Bei dem gelieferten Gerät handelt es sich um eine Pumpe, mit dem aus Druckluftzufuhr eine hydraulische Druckleistung (siehe Kap. 4 "Technische
Merkmale") gewonnen werden kann.
Eisfach-Wirkende hydraulische Vorrichtungen können mit dieser Pumpe direkt versorgt werden; für die Versorgung von doppelt-wirkenden
hydraulischen Vorrichtungen muss zwischen Pumpe und Verbraucher ein Wegeventil eingesetzt werden.
Jede sonstige Verwendung der Pumpe ist als unsachgemäß zu betrachten und kann gefährliche Unfälle verursachen.
Der Hersteller lehnt jede Haftung für Schäden, die durch den unvorschriftsmäßigen Gebrauch der Pumpe verursacht werden.

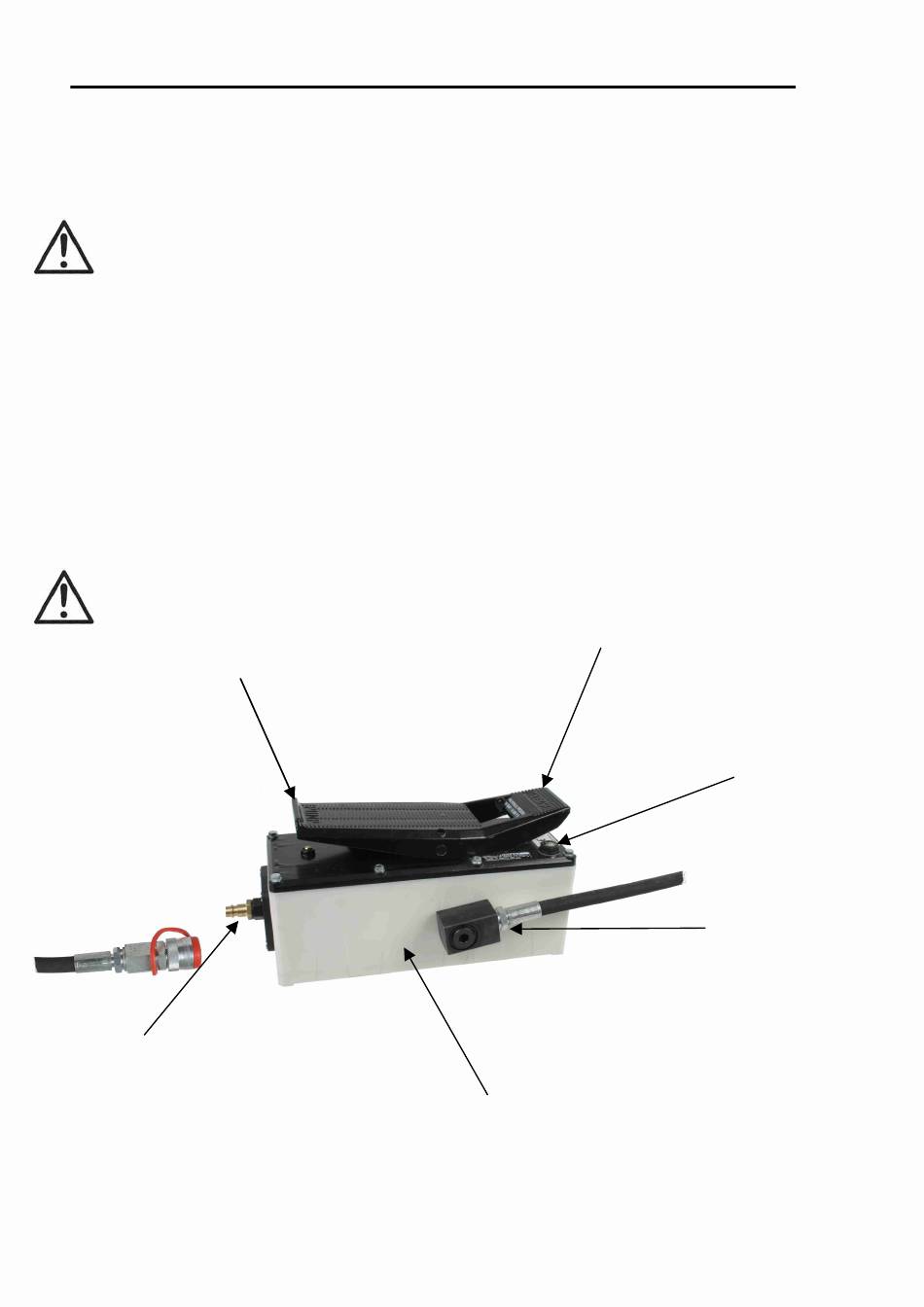

Pumppedal
(Feld "PUMP")
Anschluss Drucklufteinlass
1/4" GAS
Druckablass-Pedal
(Feld "RELEASE")
Gehäuse/Tank
Einfüll- und
Entlüftungsschraube
Anschluss für den
Hydraulikschlauch 3/8" NPTF
Seite 1
Verwandte Anleitungen für Würth HP 250
Inhaltszusammenfassung für Würth HP 250
- Seite 1 1952001255 Hydropeumatische-Fusspumpe ALLGEMEINE HINWEISE Vor Installation und Inbetriebnahme der Pumpe muss sichergestellt werden, dass sie während des Transports nicht beschädigt wurde, dass das Pumpengehäuse keine Risse oder Beulen aufweist, und dass kein Öl aus der Pumpe austritt. Eventuell festgestellte Mängel sind der Spedition zu melden.
- Seite 2 ,1. 2 53 _ _ _ 295,5 - - - 2 6 4 � -©-...
- Seite 3 Verändern Sie den Standort der Pumpe nicht eigenmächtig. Die Pumpe darf nur in der vom Hersteller der Maschine vorgesehenen Position benutzt werden 4 - TECHNISCHE MERKMALE Modell HP 250 HP 500 HP 700 5 ¸ 8 Druck am Lufteinlass (bar) Max.
- Seite 4 1952001355 Hydropeumatische-Fusspumpe 5 - INSTALLATION UND INBETRIEBNAHME In diesem Kapitel wird die Installation der Pumpe beschrieben. Die folgenden Anleitungen werden als die optimale Vorgangsweise empfohlen. Der Käufer der Pumpe - also der Hersteller der Maschine, an der die Pumpe montiert wird kann zwar beschließen, die Montage in anderer Weise vorzunehmen und Bügel oder sonstiges Zubehörmaterial, das er für zweckmäßig hält, verwenden, JEDOCH OHNE DIE FORM ODER DIE ORIGINALEINHÄNGUNG DER PUMPE AUF IRGENDEINE WEISE ZU VERÄNDERN, UND JEDENFALLS OHNE IRGENDEINE DER AN DER PUMPE...
-
Seite 5: Betrieb
1952001255 Hydropeumatische-Fusspumpe 6- BETRIEB Die Benutzung der Pumpe ist ausgesprochen einfach: Um die Pumpe zu betätigen, mit dem Fuß nicht allzu stark auf die mit der Aufschrift "PUMP" bezeichnete Stelle drücken. Die Pumpe beginnt daraufhin, einen hydraulischen Druck zu erzeugen, wodurch die Maschine betätigt wird. Bei Loslassen des Pedals, also sobald der Fuß... - Seite 6 1952001255 Hydropeumatische-Fusspumpe 7.5 - Betriebsstärungen und Abhilfen Im folgenden Abschnitt sind einige Anomalien aufgeführt, die während des Betriebs auftreten können, daneben sind die entsprechende Abhilfen beschrieben. Falls die Probleme nicht mit den hier beschriebenen Eingriffen behoben werden können, muß der Hersteller zu Rate gezogen werden. Betriebsschema Seite 6...
