Eltako FL62NP-230V Bedienungsanleitung

D
30 100 530 - 3
Funk-Lichtaktor
FL62NP-230V
Diese Geräte dürfen nur durch eine
Elektrofachkraft installiert werden,
andernfalls besteht Brandgefahr oder
Gefahr eines elektrischen Schlages!
Temperatur an der Einbaustelle:
-20°C bis +50°C.
Lagertemperatur: -25°C bis +70°C.
Relative Luftfeuchte:
Jahresmittelwert <75%.
gültig für Geräte ab Fertigungswoche
29/21 (siehe Aufdruck Unterseite Gehäuse)
Funk-Lichtaktor 10 A/250 V AC. Stromstoß-
schalter mit 1 Schließer, nicht potenzial-
frei. 230 V-Glüh- und Halogenlampen
1000 W, ESL und 230 V-LED-Lampen bis
200 W. Stand-by-Verlust nur 0,4 Watt.
Für Einbaumontage. 49x51 mm, 20 mm tief.
Die Anschlussklemmen sind Steck klemmen
für Leiterquerschnitte von 0,2 mm² bis
2,5 mm².
Mit der komfortablen Tipp-Technik können bis
zu 32 Funk-Universaltaster, Funk-Richtungs-
taster, Funk-Zentralsteuer taster und Bewe-
gungssensoren eingelernt werden.
Bidirektionaler Funk aktivierbar.
Kontaktschaltung im Nulldurchgang.
Versorgungs-, Schalt- und Steuerspannung
örtlich 230 V.
Beim Ausfall der Versorgungsspannung
bleibt die Schaltstellung erhalten. Bei
wieder kehrender Versorgungsspannung wird
definiert ausgeschaltet. Nach der Installation
die auto matische kurze Synchronisation ab-
warten, bevor der geschaltete Verbraucher
an das Netz gelegt wird.
Zusätzlich zum Funk-Steuereingang über eine
innenliegende Antenne kann dieser Funk-
Aktor auch mit einem eventuell davor
montierten konventionellen 230 V-Steuer-
taster örtlich ge steuert werden.
Ein Glimmlampenstrom ist nicht zugelassen.

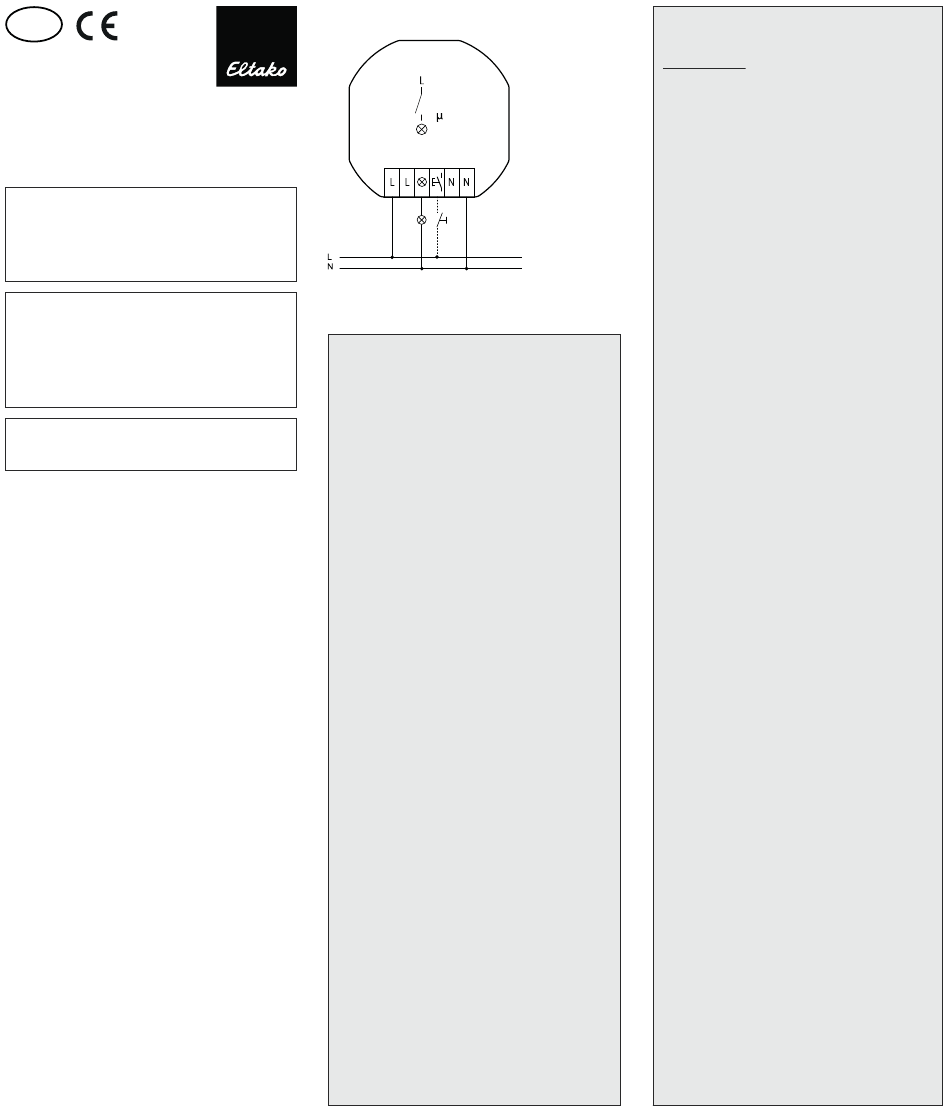

Anschlussbeispiel
Inbetriebnahme:
Nach dem Zuschalten der Versorgungs-
spannung ist der Lernmodus automatisch
für 2 Minuten aktiv, wenn der Speicher-
inhalt leer ist (Auslieferzustand) bzw. der
Lernmodus nicht gesperrt wurde.
Mit einem kurzen Ein- und Ausschalten
der Lampe wird die Einlernbereitschaft
signalisiert.
Erfolgt 2 Minuten lang keine Aktion, wird
der Lernmodus automatisch beendet.
Dies wird mit einem kurzen Ein- und Aus-
schalten der Lampe signalisiert.
Sensoren einlernen:
Universaltaster: 3-mal kurz tippen;
Richtungstaster: 4-mal kurz tippen;
Richtungstaster werden beim Tippen auto-
matisch komplett eingelernt. Dort wo ge-
tippt wird, ist dann für das Einschalten
definiert, die andere Seite für das Aus-
schalten.
Zentralsteuertaster ein: 5-mal kurz tippen;
Zentralsteuertaster aus: 6-mal kurz tippen;
Funk-Bewegungssensor FB65B, FB55B,
FBH65SB, FBHF65SB, FBH55SB:
(EEP A5-07-01);
Rauchwarnmelder FRWB, FHMB:
(EEP A5-30-03);
Drehtaster und GFVS: (EEP A5-38-08);
Beim Einlernen von Drehtaster und GFVS
werden die Bestätigungs-Telegramme
automatisch eingeschaltet und gesendet.
Nach dem Einlernen eines Sensors wird
dies mit einem kurzen Ein- und Aus-
schalten der Last bestätigt, der Lern-
modus ist für weitere 2 Minuten aktiv.
Einlernen eines Funkschalters FS.. als
'Universaltaster':
Beide Seiten (oben und unten) des Funk-
schalters abwechselnd 3-mal kurz tippen.
(Der erste Tastendruck startet die 'Tipp-
Sequenz', die gegenüberliegende Taste
wird dabei als 'Loslassen' interpretiert).
Funktion: Funkschalter oben oder unten
drücken, bei jeder Betätigung wechselt
die Schaltstellung des Aktors (Toggeln).
Werden mehrere Funkschalter oder Funk-
taster gemeinsam eingelernt, erfüllt der
Funkschalter die Funktion eines Wechsel-
schalters.
Um versehentliches Einlernen zu ver-
hindern, wird der Lernmodus auto-
matisch 2 Minuten nach dem letzten
Einlernen gesperrt, wenn bereits ein
Universal- oder Richtungstaster einge-
lernt wurde. Dies wird mit einem 2-ma-
ligen kurzen Ein- und Ausschalten der
Last signalisiert.
Es können unverschlüsselte und ver-
schlüsselte Sensoren eingelernt werden.
Verschlüsselte Sensoren einlernen:
1. Den Lernmodus ggf. aktivieren.
2. Innerhalb von 2 Minuten die Verschlüs-
selung des Sensors aktivieren.
3. Nun den verschlüsselten Sensor einlernen
wie unter 'Sensoren einlernen' be-
schrieben.
Bei verschlüsselten Sensoren wird das
'Rolling Code' Verfahren angewendet,
d.h. der Code wird bei jedem Telegramm
sowohl im Sender als auch im Empfänger
gewechselt.
Werden bei nicht aktivem Aktor mehr als
50 Telegramme von einem Sensor gesendet,
wird dieser Sensor anschließend vom
aktiven Aktor nicht mehr erkannt und
muss erneut als 'verschlüsselter Sensor'
eingelernt werden. Das Einlernen der
Funktion ist nicht erneut erforderlich.
Lernmodus sofort sperren:
Einen bereits eingelernten Funktaster
(nicht Zentralsteuertaster) oder den ört-
lichen Taster 3-mal kurz plus 1-mal lang
(> 2 Sekunden) tippen. Mit einem 2-maligen
kurzen Ein- und Ausschalten der Last
wird das Sperren signalisiert.
Lernmodus entsperren:
Einen bereits eingelernten Funktaster
(nicht Zentralsteuertaster) oder den ört-
lichen Taster 4 mal kurz plus 1 mal lang
