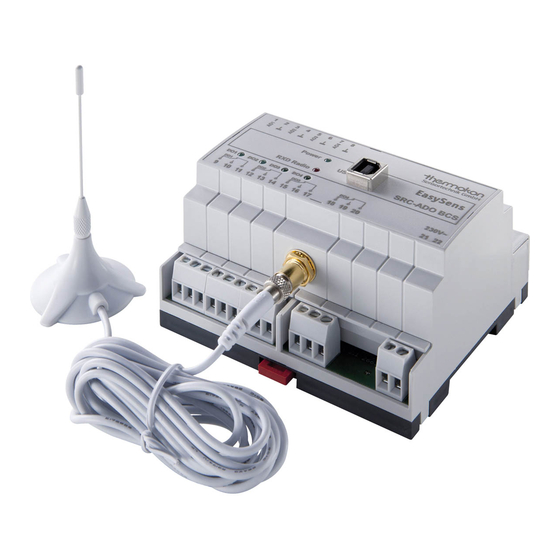

Bedienungsanleitung SRC-ADO 1 Einleitung 1.1 Produktübersicht Der SRC-ADO dient zum Empfangen und Verarbeiten von Telegrammen von Thermokon Funksensoren der EasySens-Produktpalette und anderen Geräten, die nach dem EnOcean-Standard Messwerte übertragen. Die Messwerte der Sensoren können analogen (0-10V) und/ oder digitalen Ausgängen zugewiesen werden. (Anwendung siehe Abbildung 1-1) Im Lieferumfang enthalten ist eine CD mit der PC-Konfigurationssoftware.
1.2 Produktspezifikation Produkt: Empfänger für bis zu 15 Funksensoren nach EnOcean- Standard Typ SRC-ADO 4AO 2DO: 4 analoge Ausgänge, 2 digitale Ausgänge Typ SRC-ADO 4AO 4DO: 4 analoge Ausgänge, 4 digitale Ausgänge Schnittstelle: USB 1.1 und USB 2.0 kompatibel Spannungsversorgung:...
Bedienungsanleitung SRC-ADO 1.3 Funktionsübersicht Typ 1 Mit dem SRC-ADO Typ 1 können folgende Funktionen realisiert werden: 1.3.1 Analoge Ausgänge (0-10 V) Sensorauswertung o Temperatur o Relative Feuchte o Sollwert o Individuelle Einstellungen Lineare Auswertung oder Auswertung von Messbereichen Auswahl des EnOcean Datenbytes Dimmen o 1 Tasten –...
Bedienungsanleitung SRC-ADO 1.4 Funktionsübersicht Typ 2 Mit dem SRC-ADO Typ 2 können folgende Funktionen realisiert werden: 1.4.1 Analoge Ausgänge (0-10 V) Sensorauswertung o Temperatur o Relative Feuchte o Sollwert o Individuelle Einstellungen Lineare Auswertung oder Auswertung von Messbereichen Auswahl des EnOcean Datenbytes...
Bedienungsanleitung SRC-ADO 1.5 Funktionsübersicht Typ 3 Mit dem SRC-ADO Typ 3 können folgende Funktionen realisiert werden: 1.5.1 Analoge Ausgänge (0-10 V) Sensorauswertung o Temperatur o Relative Feuchte o Sollwert o Individuelle Einstellungen Lineare Auswertung oder Auswertung von Messbereichen Auswahl des EnOcean Datenbytes Dimmen + Konstantlichtregelung 0-10 V o 1 Tasten –...
SRC-ADO folgen Bildschirmanweisungen. Die Software und Treiber werden automatisch installiert. Schließen Sie nun den SRC-ADO mit einem USB-Kabel an den PC an. Folgen Sie den Anweisungen. Der SRC-ADO ist nun betriebsbereit und kann über die Software konfiguriert werden. Nach erfolgreicher Installation können Sie die Konfigurationssoftware über das Startmenü\Programme\Thermokon starten.
Seite 12
Bedienungsanleitung SRC-ADO Abbildung 2-1: Hardware Assistent Die benötigten Treiber für den SRC-ADO befinden sich auf der beiliegenden CD im Verzeichnis USB-Driver. Abbildung 2-2: Installationsquelle auswählen Setzen Sie die Installation fort. Thermokon Sensortechnik GmbH Seite 11...
Seite 13
Bedienungsanleitung SRC-ADO Abbildung 2-3: Windows-Logo-Test Abbildung 2-4: Hardware ist fertig installiert Thermokon Sensortechnik GmbH Seite 12...
Bedienungsanleitung SRC-ADO 3 Konfigurationssoftware Übersicht 3.1 Software Spezifikation Die Software dient zum Konfigurieren der analogen und digitalen Ausgänge. Des weiteren können über die Infobuttons die jeweiligen Zustände abgefragt werden. Abbildung 3-1 zeigt die Startseite, die nach Programmstart angezeigt wird. Menü...
Bedienungsanleitung SRC-ADO 3.2 Funktionsübersicht Typ 1 Folgende Funktionen können eingestellt werden: 3.2.1 Analoge Ausgänge (0-10 V) Sensorauswertung o Temperatur o Relative Feuchte o Sollwert o Individuelle Einstellungen Lineare Auswertung oder Auswertung von Messbereichen Auswahl des EnOcean Datenbytes Dimmen o 1 Tasten – Bedienung o 2 Tasten –...
Bedienungsanleitung SRC-ADO 3.3 Funktionsübersicht Typ 2 Folgende Funktionen können eingestellt werden: 3.3.1 Analoge Ausgänge (0-10 V) Sensorauswertung o Temperatur o Relative Feuchte o Sollwert o Individuelle Einstellungen Lineare Auswertung oder Auswertung von Messbereichen Auswahl des EnOcean Datenbytes Regelung o Stetig Heizen (PI) o Stetig Kühlen (PI)
Bedienungsanleitung SRC-ADO 3.4 Funktionsübersicht Typ 3 Mit dem SRC-ADO Typ 3 können folgende Funktionen realisiert werden: 3.4.1 Analoge Ausgänge (0-10 V) Sensorauswertung o Temperatur o Relative Feuchte o Sollwert o Individuelle Einstellungen Lineare Auswertung oder Auswertung von Messbereichen Auswahl des EnOcean Datenbytes Dimmen + Konstantlichtregelung 0-10 V o 1 Tasten –...
Bedienungsanleitung SRC-ADO 3.5 Menü Das Menü besteht aus den Punkten „ Gerät“ , „ Test“ , „ Über“ und „ Hilfe“ . 3.5.1 Geräte Die Ausgangsparameter sowie die Sensoren lassen sich über den Menüpunkt „ Geräte“ speichern bzw. laden. Dies kann genutzt werden, um Einstellungen auf ein anderes Gerät zu übertragen.
Bedienungsanleitung SRC-ADO 3.6 Startseite Auf der Startseite (Abbildung 3-1) werden die aktuell konfigurierten Ausgänge angezeigt. Wurden einem Ausgang bestimmte Sensoren zugewiesen, ist der Ausgang grau hinterlegt und kann nicht geändert werden. Erst wenn einem Ausgang keine Sensoren mehr zugewiesen sind, kann dieser wieder geändert werden. Verschiedene Funktionen wie z.B.
Seite 20
Bedienungsanleitung SRC-ADO Beispiel Skalierung Abbildung 3-3: Monitor Thermokon Sensortechnik GmbH Seite 19...
Bedienungsanleitung SRC-ADO 4 Konfiguration der Ausgänge Durch Betätigung des Buttons „ Ausgang konfigurieren“ öffnet sich das Fenster zur Konfiguration der Ausgänge. Es besteht aus dem Reiter „ Parameter“ zum Einstellen der verschiedenen Parameter und dem Reiter „ Sensoren“ zum Einlernen und Zuordnen von Sensoren zu den Ausgängen (Abbildung 4-1).
Bedienungsanleitung SRC-ADO 4.2 Registerkarte Sensoren In der Registerkarte „ Sensoren“ können Sensoren eingelernt und dem Ausgang zugewiesen werden. Es können maximal 15 Sensoren eingelernt und durch ein Häkchen bei „ Auswahl“ dem Ausgang zugewiesen werden. Achtung: Bei Zuweisung von mehreren Sensoren auf einen Ausgang müssen die Sensoren den gleichen Messbereich haben.
Bedienungsanleitung SRC-ADO Wenn die SensorID des Sensor bekannt ist, kann diese manuell eingegeben werden. Ansonsten kann ein Sensor über die Lerntaste eingelernt werden. Bei Tastern muss zum Einlernen eine beliebige Wippe betätigt werden, um den Taster einzulernen. Durch ein Häkchen bei Auswahl im Reiter „ Sensor“ wird ein Sensor dem Ausgang zugewiesen.
Bedienungsanleitung SRC-ADO 4.3 Analoge Ausgänge 4.3.1 Sensor - Temperatur In der Ausgangsfunktion „ Sensor Temperatur“ wird die gemessene Temperatur auf einen analogen Ausgang (0-10 V) ausgegeben. Abbildung 4-6: Sensor Temperatur 4.3.1.1 Registerkarte Parameter Unterer Sensormessbereich / Oberer Sensormessbereich o Messbereich des Sensors eintragen...
Seite 25
Bedienungsanleitung SRC-ADO obere Ausgangsspg. untere Ausgangsspg. untere obere Skalierung Skalierung Bsp. SR65: Untere Sensormessbereich: -20°C Oberer Sensormessbereich: 60°C Untere Skalierung: 20°C Obere Skalierung: 40°C Temperatur: 20°C -> Ausgang: 0V Temperatur: 30°C -> Ausgang: 5 Temperatur: 40°C -> Ausgang: 10V Die analoge Ausgabe kann zwischen 0-10 V verstellt werden.
Bedienungsanleitung SRC-ADO 4.3.1.2 Registerkarte Sensoren Mittelwertbildung o Mittelwertbildung erfolgt über alle Sensoren, die auf der Registerkarte „ Sensoren“ mit einen Häkchen versehen sind o Achtung: Bei einer Mittelwertbildung müssen die Sensoren den gleichen Messbereich haben Anzahl der Sensoren o Es können bis zu 15 Sensoren bei einer Mittelwertbildung ausgewählt und dem...
Bedienungsanleitung SRC-ADO 4.3.2 Sensor - relative Feuchte In der Ausgangsfunktion „ Sensor relative Feuchte“ wird die gemessene relative Feuchte auf einen analogen Ausgang (0-10 V) ausgegeben. Abbildung 4-7: Sensor relative Feuchte 4.3.2.1 Registerkarte Parameter Bei Sensorausfall o Zuweisung eines definierten Wertes bei Sensorausfall o Überwachungszeit beträgt 90 Minuten...
Bedienungsanleitung SRC-ADO 4.3.3 Sensor - Sollwert In der Ausgangsfunktion „ Sensor Sollwert“ wird der eingestellte Sollwert auf einen analogen Ausgang (0-10 V) ausgegeben. Abbildung 4-8: Sensor Sollwert 4.3.3.1 Registerkarte Parameter Bei Sensorausfall o Zuweisung eines definierten Wertes bei Sensorausfall o Überwachungszeit beträgt 90 Minuten Ausgang o Im Feld „...
Bedienungsanleitung SRC-ADO 4.3.4 Sensor - Helligkeit In der Ausgangsfunktion „ Sensor Helligkeit“ wird die gemessene Lichtstärke auf einen analogen Ausgang (0-10 V) ausgegeben. Abbildung 4-9: Sensor Helligkeit 4.3.4.1 Registerkarte Parameter Unterer / Oberer Messbereich o Messbereichs des Sensors eingeben (siehe Datenblatt des Sensors) Z.B.
Bedienungsanleitung SRC-ADO 4.3.5 Sensor - Individuell In der Ausgangsfunktion „ Sensor Individuell“ wird ein EnOcean-Datenbyte des Sensors linear oder auch in Stufen auf einen analogen Ausgang (0-10 V) ausgegeben. Abbildung 4-10: Sensor Individuell 4.3.5.1 Registerkarte Parameter Bei Sensorausfall o Zuweisung eines definierten Wertes bei Sensorausfall o Überwachungszeit beträgt 90 Minuten...
Bedienungsanleitung SRC-ADO Sensor-Auswertung Bereich o Dem Ausgang können 5 verschiedene Bereiche zugewiesen werden o Diesen 5 Bereichen kann eine Spannung zugeordnet werden o Z.B. für Darstellung der Lüfterstufe auf einen analogen Ausgang Abbildung 4-11: Sensor-Auswertung Bereich 4.3.5.2 Registerkarte Sensoren Anzahl der Sensoren o Es können bis zu 15 Sensoren ausgewählt und dem Ausgang zugewiesen...
Bedienungsanleitung SRC-ADO 4.3.6 Dimmen Typ 1 Dimmen steht nur bei SRC-ADO Typ1 zur Verfügung. Soll beim Dimmen ein Relais geschalten werden, so muss an einem digitalen Ausgang die Funktion Dimmen – 1 – Tasten Bedienung bzw. Dimmen – 2 – Tasten Bedienung gewählt und der Taster aus der analogen Dimm-Funktion zugeordnet werden 4.3.6.1 Registerkarte Parameter...
Bedienungsanleitung SRC-ADO 4.3.6.3 Dimmen - 1 – Tasten Bedienung Bei der 1 – Tasten Bedienung wird durch einen langen Tastendruck der Ausgang gedimmt (z.B. alle 0,3 s wird der Ausgang um z.B. 5% verändert). Bei einem erneuten langen Tastendruck wird die Dimmrichtung gewechselt. Durch einen kurzen Tastendruck z.B. < 2s kann die Beleuchtung ein- oder ausgeschaltet werden.
Bedienungsanleitung SRC-ADO 4.3.7 Dimmen und Konstantlichtregelung Typ 3 Dimmen und Konstantlichtregelung steht nur bei SRC-ADO Typ3 zur Verfügung. Soll beim Dimmen ein Relais geschalten werden, so muss an einem digitalen Ausgang die Funktion Dimmen – 1 – Tasten Bedienung bzw. Dimmen – 2 – Tasten Bedienung gewählt und der Taster aus der analogen Dimm-Funktion zugeordnet werden 4.3.7.1 Registerkarte Parameter...
Bedienungsanleitung SRC-ADO Abbildung 4-14: Dimmen + Konstantlichtregelung Ausgang o Im Feld „ Ausgang“ kann durch Aktivierung des Hakens der derzeitige Zustand des Ausgangs angezeigt werden o Untere Ausgangsspannung und Ausgangsspannung Skalierung der Ausgangsspannung im Bereich 0-10V 4.3.7.2 Registerkarte Sensoren Anzahl der Sensoren o Es können bis zu 15 Sensoren ausgewählt und dem Ausgang zugewiesen...
Bedienungsanleitung SRC-ADO 4.3.8 Regler – PI Heizen / Regler – PI Kühlen / Regler – PI Heizen / Kühlen Bei der stetigen Regelung lässt sich die Regelung optimal an den Raum durch einstellen der Parameter anpassen. Bei jedem neu empfangenen Telegramm wird die Ausgangsgröße neu berechnet.
Bedienungsanleitung SRC-ADO 4.3.8.1 Registerkarte Parameter Sensor Parameter Unterer Sensormessbereich / Oberer Sensormessbereich o Messbereich des Sensors eintragen o Messbereich kann aus dem Produktdatenblatt des Sensors entnommen werden Temperatur-Offset o Anpassung der Temperaturabweichung des Sensors Sollwertverschiebung (bei SR04P.., SR04rHP.., SR07P… ) o Manuelle Verstellung des Sollwertes am Sensor o Bereich von –...
Geräte zur Nachtabsenkung sind „ Oder“ - verknüpft 4.3.8.3 ChangeOver-Funktion Die ChangeOver Funktion steht nur bei SRC-ADO-Typ2 zur Verfügung. Die ChangeOver Funktion wird bei 2-Rohr-Systemen verwendet. Die Umschaltung zwischen Heizen und Kühlen erfolgt mit einem Schiebeschalter (SR04/SR07 MS) oder mit einem zusätzlichen Digitalen Eingangsmodul (SR65-DI).
Bedienungsanleitung SRC-ADO 4.3.9 Stetiger FanCoil Bei einer stetigen Regelung wird eine Stellgröße errechnet. Aus dieser Stellgröße und bestimmbaren Schaltwerten wird die Lüfterstufe automatisch am FanCoil eingestellt. Über die Handbedienung am Sensor kann der Lüfter manuell verstellt werden. Soll der FanCoil mit einem Reglerausgang verknüpft werden, muss der gleiche Kanal des Sensors wie bei...
Bedienungsanleitung SRC-ADO 4.3.9.1 Registerkarte Parameter Sensor Parameter Bei Sensorausfall o Zuweisung eines definierten Wertes bei Sensorausfall o Überwachungszeit beträgt 90 Minuten FanCoil Einstellungen Schaltwert o Frei definierbarer Schaltwert, bei dem die Lüfterstufe schalten soll Dauer Einschaltstufe o FanCoils benötigen zum Start eine hohe Spannung zum fehlerfreien Anlaufen des Lüfters...
Bedienungsanleitung SRC-ADO 4.4 Digitale Ausgänge 4.4.1 Regler – PI Heizen / Kühlen mit PWM - Verhalten Bei der stetigen Regelung lässt sich die Regelung optimal an den Raum durch einstellen der Parameter anpassen. Bei jedem neu empfangenen Telegramm wird die Ausgangsgröße neu berechnet.
Bedienungsanleitung SRC-ADO 4.4.1.1 Registerkarte Parameter Sensor Parameter Unterer Sensormessbereich / Oberer Sensormessbereich o Messbereich des Sensors eintragen o Messbereich kann aus dem Produktdatenblatt des Sensors entnommen werden Temperatur-Offset o Anpassung der Temperaturabweichung des Sensors Sollwertverschiebung (bei SR04P.., SR04rHP.., SR07P… ) o Manuelle Verstellung des Sollwertes am Sensor o Bereich von –...
Geräte zur Nachtabsenkung sind „ Oder“ - verknüpft 4.4.1.3 ChangeOver-Funktion Die ChangeOver Funktion steht nur bei SRC-ADO-Typ2 zur Verfügung. Die ChangeOver Funktion wird bei 2-Rohr-Systemen verwendet. Die Umschaltung zwischen Heizen und Kühlen erfolgt mit einem Schiebeschalter (SR04/SR07 MS) oder mit einem zusätzlichen Digitalen Eingangsmodul (SR65-DI).
Bedienungsanleitung SRC-ADO 4.4.2 Regler – Zweipunkt Heizen / Kühlen Typ 1 Zweipunkt Regelung steht nur bei SRC-ADO Typ1 zur Verfügung. Heizen Bei der Zweipunktregelung wird beim Unterschreiten des Sollwertes das Relais eingeschalten und beim Überschreiten wieder ausgeschalten. Kühlen Bei der Zweipunktregelung wird bei Überschreiten des Sollwertes das Relais eingeschalten und beim Unterschreiten wieder ausgeschalten.
Bedienungsanleitung SRC-ADO 4.4.2.1 Registerkarte Parameter Sensor Parameter Unterer Sensormessbereich / Oberer Sensormessbereich o Messbereich des Sensors eintragen o Messbereich kann aus dem Produktdatenblatt des Sensors entnommen werden Temperatur-Offset o Anpassung der Temperaturabweichung des Sensors Sollwertverschiebung o Manuelle Verstellung des Sollwertes am Sensor o Bereich von –...
Bedienungsanleitung SRC-ADO 4.4.2.2 Registerkarte Sensoren Es kann 1 Temperatursensor eingelernt werden Fensterkontakte sind „ Oder“ - verknüpft, dass heißt alle Fensterkontakte müssen geschlossen sein Bei geöffnetem Fenster schaltet der Regler auf 100%, wenn die Frostschutz- temperatur unterschritten wurde Geräte zur Nachtabsenkung sind „ Oder“ - verknüpft...
Bedienungsanleitung SRC-ADO 4.4.3 FanCoil FanCoil steht nur bei SRC-ADO Typ 2 zur Verfügung. Bei einer stetigen Regelung wird eine Stellgröße errechnet. Aus dieser Stellgröße und bestimmbaren Schaltwerten wird die Lüfterstufe automatisch am FanCoil eingestellt. Über die Handbedienung am Sensor kann der Lüfter manuell verstellt werden. Soll der FanCoil mit einem Reglerausgang verknüpft werden, muss der gleiche Kanal des Sensors wie bei...
Bedienungsanleitung SRC-ADO 4.4.3.1 Registerkarte Parameter Sensor Parameter Bei Sensorausfall o Zuweisung eines definierten Wertes bei Sensorausfall o Überwachungszeit beträgt 90 Minuten FanCoil Einstellungen Schaltwert o Frei definierbarer Schaltwert, bei dem die Lüfterstufe schalten soll Dauer Einschaltstufe o FanCoils benötigen zum Start eine hohe Spannung zum fehlerfreien Anlaufen des Lüfters...
Bedienungsanleitung SRC-ADO 4.4.4 Sensor - Meldekontakt In der Ausgangsfunktion „ Sensor - Meldekontakt“ kann der digitale Ausgang durch Sensoren Ein und Aus geschalten werden. Die Sensoren die der Funktion zugeordnet sind, sind ODER – verknüpft. Diese Funktion kann für folgende Applikationen verwendet werden: Präsenztaste, Schiebeschalter (SR04 T, SR04 MS)
Bedienungsanleitung SRC-ADO 4.4.4.1 Registerkarte Parameter Bei Sensorausfall o Zuweisung eines definierten Wertes bei Sensorausfall o Überwachungszeit beträgt 90 Minuten Nachlaufzeit o Einstellbar von 0 –65000 Sekunden SR-MDS o Helligkeitsabhängiges schalten der Beleuchtung bei Bewegung, wenn ein Wert > 0 bei „ Schalten bei Licht kleiner als [lx]“ eingegeben wurde...
Bedienungsanleitung SRC-ADO 4.4.5 Sensor - Individuell In der Ausgangsfunktion „ Sensor - Individuell“ kann ein EnOcean-Datenbyte eines Sensors einen digitalen Ausgang (Ein - Aus) schalten. Abbildung 4-23: Individuell 4.4.5.1 Registerkarte Parameter Bei Sensorausfall o Zuweisung eines definierten Wertes bei Sensorausfall o Überwachungszeit beträgt 90 Minuten...
Bedienungsanleitung SRC-ADO Drehschalter: Bei der 1. Lüfterstufe das Relais schalten Unterer Schaltwert: 165 Bit Oberer Schaltwert: 195 Bit Ausgang o Relais invertieren o Im Feld „ Ausgang“ kann durch Aktivierung des Hakens der derzeitige Zustand des Ausgangs angezeigt werden 4.4.5.2 Registerkarte Sensoren Anzahl der Sensoren o Es können bis zu 15 Sensoren ausgewählt und dem Ausgang zugewiesen...
Bedienungsanleitung SRC-ADO 4.4.7 Schalten - 2 – Tasten Bedienung In der Ausgangsfunktion „ Schalten - 2 – Tasten Bedienung“ schaltet eine Wippe eines Schalters den digitalen Ausgang Ein und Aus. Abbildung 4-25: Schalten - 2 – Tasten Bedienung 4.4.7.1 Registerkarte Parameter Ausgang o Im Feld „...
Bedienungsanleitung SRC-ADO 4.4.8 Dimmen – 1 – Tasten Bedienung Dimmen steht nur bei SRC-ADO Typ 1 zur Verfügung Mit dieser Funktion kann eine Taste ein Relais zum Ein- und Ausschalten für dimmen zugeordnet werden. Eine Taste ist automatisch mit der Dimmfunktion des Analogen Ausgangs verknüpft, wenn die Taste dem analogen und dem digitalen Ausgang...
Bedienungsanleitung SRC-ADO 4.4.9 Dimmen – 2 – Tasten Bedienung Dimmen steht nur bei SRC-ADO Typ 1 zur Verfügung Mit dieser Funktion kann eine Wippe ein Relais zum Ein- und Ausschalten für dimmen zugeordnet werden. Eine Wippe ist automatisch mit der Dimmfunktion des Analogen Ausgangs verknüpft, wenn die Wippe dem analogen und dem digitalen Ausgang...
Bedienungsanleitung SRC-ADO 4.4.10 Jalousie In der Ausgangsfunktion „ Jalousie“ kann eine Wippe eine Jalousie Auf- und Absteuern. Die Funktion Jalousie kann nur auf den Ausgängen DO1 bzw. DO3 im Hauptmenü ausgewählt werden. Die Ausgänge DO2 bzw. DO4 werden automatisch von der Jalousiefunktion belegt.
Bedienungsanleitung SRC-ADO 4.4.11 Rollladen In der Ausgangsfunktion „ Rollladen“ kann eine Wippe einen Rollladen Auf- und Absteuern. Die Funktion Rollladen kann nur auf den Ausgängen DO1 bzw. DO3 im Hauptmenü ausgewählt werden. Die Ausgänge DO2 bzw. DO4 werden automatisch von der Rollladenfunktion belegt.
Bedienungsanleitung SRC-ADO 4.5 Ausgang löschen Zum Löschen eines Ausgangs darf kein Sensor dem Ausgang zugewiesen sein. In der Registerkarte Sensoren darf somit kein Häkchen bei Auswahl angekreuzt sein. Zum Löschen des Ausgangs muss die Funktion „ nicht belegt“ (1) ausgewählt werden. Dann auf den Button „...
Bedienungsanleitung SRC-ADO 5 Konfigurationsbeispiele 5.1 Sensor Temperatur auf AO1 Aus der Ausgangsfunktionsliste die gewünschte Funktion hier „ Sensor Temperatur AO1“ auswählen (1). Abbildung 5-1: Auswahl Sensor Temperatur AO1 Als nächstes muss der Ausgang konfiguriert und ein Sensor dem Ausgang zugewiesen werden.
Seite 61
Bedienungsanleitung SRC-ADO Abbildung 5-2: Parameter Im Reiter Parameter ist eine Skalierung des Sensors möglich. Sollen keine Parameter geändert werden, kann in den Reiter Sensoren gewechselt werden. Thermokon Sensortechnik GmbH Seite 60...
Bedienungsanleitung SRC-ADO 5.2 Regelung: Heizen-PI auf AO2 Um einen Regelkreis aufzubauen, muss die gewünschte Regelfunktion dem Ausgang zugewiesen werden. Danach in das Parameterfenster wechseln und die gewünschten Parameter einstellen. Abbildung 5-3: Heizen PI auf AO2 Es wurde ein lokale Sollwertverschiebung von +/-3K gewählt. Dass heißt, dass der Sollwert von 17 –...
Bedienungsanleitung SRC-ADO 5.3 Sensoren einlernen Nachdem die Parameter des Ausganges gesetzt wurden, müssen Sensoren dem Ausgang zugewiesen werden. Ein Sensor wird durch Setzen des Häkchens bei Auswahl dem Ausgang zugewiesen (1). Es können nur Sensoren dem Ausgang zugewiesen werden, welche auch sinnvoll sind. So kann einen Temperaturausgang kein Taster zugewiesen werden.
Bedienungsanleitung SRC-ADO 6 Reglereinstellung In diesem Kapitel folgen allgemeine Reglerbeschreibungen. 6.1 Xp Proportionalbereich Xp Proportionalbereich Xp gibt den Proportionalbereich zwischen der Regeldifferenz (Abweichung von Istwert und Sollwert) und der Stellgröße an. 6.2 Tn Nachstellzeit T n Nachstellzeit Der Parameter Tn beschreibt die Nachstellzeit. Die Nachstellzeit ist die Zeit, die ein I- Regler benötigt, um die gleiche Änderung der Stellgröße zu bewirken, die ein PI-Regler...
Bedienungsanleitung SRC-ADO 7 Versionsänderung Version 3.0 Geräte mit Hardwareversion 1 und 2 können nicht mit der Softwareversion 3.0 konfiguriert werden, verwenden Sie dazu die Softwareversion 2 Version 3.1 Auswertung der zwei SRC-ADO Typen 1 und 2 Thermokon Sensortechnik GmbH Seite 64...
