Sera SL-02 Betriebsanleitung

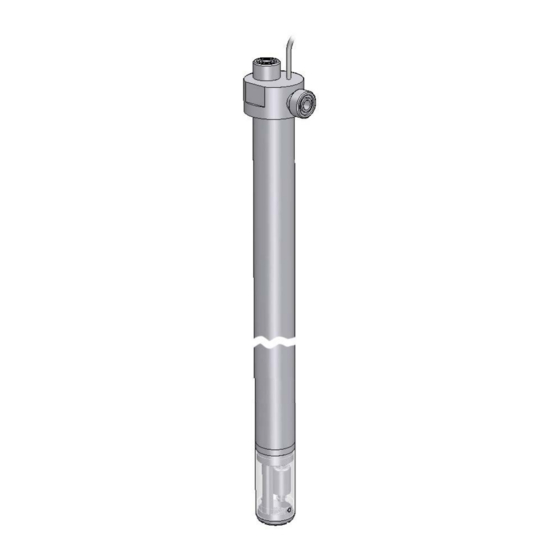

Sauglanze
Inhaltsverzeichnis
Sauglanze
SL-02
Betriebsanleitung
Typ: SL-02
Hersteller:
sera GmbH
sera-Straße 1
34376 Immenhausen
Deutschland
Tel.: +49 5673 999-00
Fax: +49 5673 999-01
info@sera-web.com
www.sera-web.com
Originalbetriebsanleitung!
TA 480 Rev. 3 de 07/2021
Betriebsanleitung für die zukünftige Verwendung aufbewahren!
Tragen Sie bitte hier den genauen Typ Ihrer Sauglanze ein.
(an Produktbeschreibung der Sauglanze ablesbar)
Typ
Diese Daten sind bei Fragen bzw. Ersatzteilbestellung wichtig und müssen angegeben
werden.
Technische Änderungen vorbehalten!
:
www.sera-web.com
1
Inhaltsverzeichnis
Verwandte Anleitungen für Sera SL-02
Inhaltszusammenfassung für Sera SL-02
- Seite 1 Sauglanze SL-02 Betriebsanleitung Typ: SL-02 Hersteller: Betriebsanleitung für die zukünftige Verwendung aufbewahren! sera GmbH Tragen Sie bitte hier den genauen Typ Ihrer Sauglanze ein. sera-Straße 1 (an Produktbeschreibung der Sauglanze ablesbar) 34376 Immenhausen Deutschland Tel.: +49 5673 999-00 Fax: +49 5673 999-01 Diese Daten sind bei Fragen bzw.
- Seite 2 Sauglanze SL-02 Betriebsanleitung TA 480 Rev. 3 de 07/2021 www.sera-web.com Technische Änderungen vorbehalten!
-
Seite 3: Inhaltsverzeichnis
Sauglanze SL-02 Betriebsanleitung Inhalt 1. Allgemein ..............................4 1.1 Allgemeine Benutzerhinweise ......................4 1.2 Kennzeichnung von Hinweisen (in dieser Betriebsanleitung) ............4 1.3 Qualitätshinweise ..........................5 2. Sicherheitshinweise ..........................5 2.1 Personalqualifikation und Schulung ....................5 2.2 Gefahren bei Nichtbeachtung der Sicherheitshinweise ..............5 2.3 Sicherheitsbewusstes Arbeiten ....................... -
Seite 4: Allgemein
1. Allgemein 1.1 Allgemeine Benutzerhinweise Für die sera Produkte sind grundsätzlich die am Aufstellungsort geltenden Vorschriften vor Inbetriebnahme und wäh- rend des Betriebs zu beachten. Vor der Montage und Inbetriebnahme sind unbedingt die hier aufgeführten Anweisungen und besonders die Sicher- heitshinweise zu beachten. -
Seite 5: Qualitätshinweise
Zuverlässigkeit und Lebensdauer des Produkts und der gesamten Anlage zu erhöhen. ■ Reparaturkosten und Ausfallzeiten zu verringern. ■ Das sera Qualitätsmanagement und Qualitätssicherungssystem ist zertifiziert nach DIN EN ISO 9001:2015. sera Produkte entsprechen den gültigen Sicherheitsanforderungen und Unfallverhütungs-Vorschriften. Diese Betriebsanleitung immer zugänglich am Einsatzort aufbewahren! ACHTUNG! Sicherheitsdatenblatt des Fördermediums beachten! Eine Gefährdung des Bedi-... -
Seite 6: Sicherheitshinweise Für Wartungs-, Inspektions- Und Montagearbeiten
Die Betriebssicherheit des gelieferten Produkts ist nur bei bestimmungsgemäßer Verwendung entsprechend Kapitel „Bestimmungsgemäße Verwendung“ gewährleistet. 2.8 Bestimmungsgemäße Verwendung Das sera Produkt ist ausschließlich für den in Produktbeschreibung angegebenen Verwendungszweck einzusetzen. Bei Änderungen des Verwendungszweckes muss die Eignung des Produkts für die neuen Einsatzbedingungen mit sera geklärt werden! Kriterien für den bestimmungsgemäßen Gebrauch des Produkts:... -
Seite 7: Transport Und Lagerung
3. Transport und Lagerung 3.1 Allgemein sera Produkte werden vor Auslieferung auf einwandfreie Beschaffenheit und Funktion geprüft. Nach Erhalt muss das Produkt unverzüglich auf Transportschäden kontrolliert werden. Sollten dabei Beschädigungen festgestellt werden, sind diese unverzüglich dem verantwortlichen Spediteur sowie dem Lieferanten mitzuteilen. -
Seite 8: Produktbeschreibung
Betriebsanleitung 4. Produktbeschreibung 4.1 Funktionsbeschreibung Die sera - Sauglanzen werden zur Entnahme von Chemikalien aus Behältern und Liefergebinden verwendet. Das integrierte Fußventil verhindert den Rückfluss des angesaugten Mediums. Die Sauglanzen SL-02 sind zusätzlich mit einem Niveauschalter (für Leermeldung) ausgestattet. 4.2 Temperaturbereich Der Temperaturbereich der Sauglanzen liegt zwischen +10°C und 40°C (auf Wasser bezogen). -
Seite 9: Technische Daten
Sauglanze SL-02 Betriebsanleitung 5. Technische Daten max. Durchflussmenge 200 l/h max. Viskosität des Fördermediums 100 mPas min. Dichte des Fördermediums 1 kg/dm max. Schaltspannung 48 V / AC/DC max. Schaltstrom 0,5 A max. Schaltleistung 10 W / 12 VA Schutzart IP 65 (IEC 529) Einbauöffnung... -
Seite 10: Elekrische Anschlüsse
Niveauschalter 2-stufig: abschwimmend öffnend ■ * Funktionsumkehr durch Drehen des Schwimmers axial um 180° (Beschreibung der Funktionsumkehr siehe Kap.“Funktionsumkehr des Schwimmers“). Die Pumpeneinstellungen sind entsprechend anzupassen. für Anschluss an ansteuerbare Dosierpumpen der sera Baureihen 204.1 und C410.2 Schaltbilder 1-stufig 2-stufig (min) Öffner... -
Seite 11: Zubehör
Sauglanze SL-02 Betriebsanleitung 7. Zubehör Abbildung Benennung Beschreibung Artikel-Nr. Werkstoff 90011762 PP/FPM für Außengewinde Fassanschlussadapter S65x5 DIN2781 90011763 PP/EPDM für Außengewinde S65x5 DIN2781 PP/EPDM 90046044 zusätzlich: für Innengewinde Fassanschlussadapter G=2 Feingewinde (3er Set) Stahlfass DIN-ISO 228-1 90046043 für Innengewinde PP/FPM G=v. -
Seite 12: Funktionsumkehr Des Schwimmers
Sauglanze SL-02 Betriebsanleitung 9. Funktionsumkehr des Schwimmers Sicherungring (2) abnehmen. ■ Schwimmer (1) abziehen und um 180° drehen und auf den ■ Niveauschalter (3) schieben. Mit dem Sicherungsring sichern. ■ 180° 10. Außerbetriebnahme Bei der Außerbetriebnahme folgende Punkte beachten: Einheit ausschalten. -
Seite 13: Komplett-Entsorgung
Betreibers durch einen sera-Spezialmonteur inspiziert und/oder repariert. Die Unbedenklichkeitsbescheinigung ist Teil des Inspektions- / Reparaturauftrags. Davon unberührt bleibt es sera vorbehalten, die Annahme dieses Auftrages aus anderen Gründen abzulehnen. Bitte Kopie verwenden und das Original bei der Betriebsanleitung belassen! (auch als Download unter: www.sera-web.com) - Seite 14 Sauglanze SL-02 Betriebsanleitung TA 480 Rev. 3 de 07/2021 www.sera-web.com Technische Änderungen vorbehalten!
- Seite 15 Sauglanze SL-02 Betriebsanleitung NOTIZEN TA 480 Rev. 3 de 07/2021 Technische Änderungen vorbehalten! www.sera-web.com...
