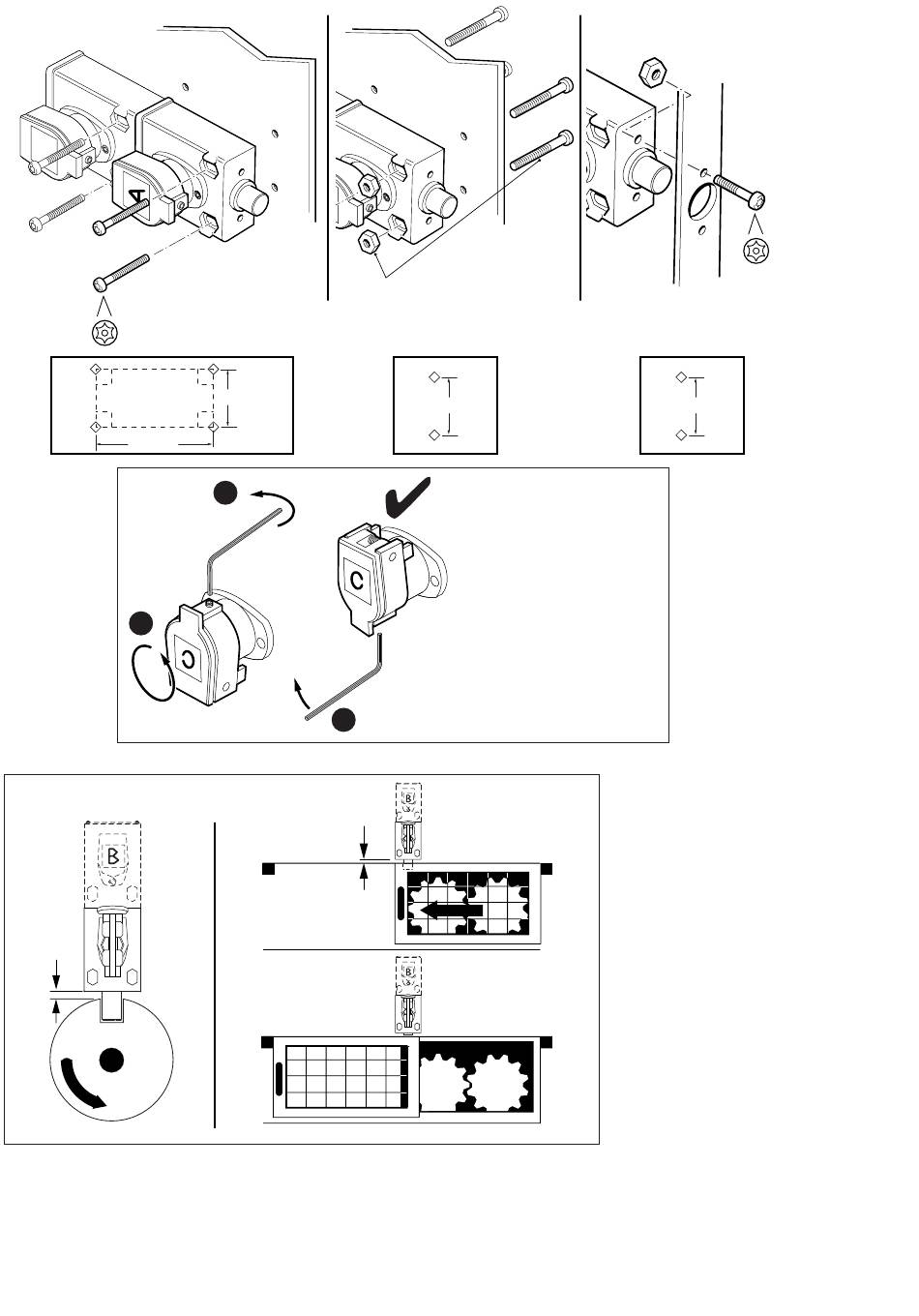

Allen-Bradley Guardmaster Bolt Interlock Single Key Installationsanleitung Seite 2

M5 (x2 / x4)
Torque 5 N•m
90 90
90 90
57.7/60mm
2
B
A
4mm
max
M5 (x2 / x4)
Torque 5 N•m
28.5/30 mm
1
2.5 mm
3
4mm
max
Stop
Stop
28.5/30 mm
Units should be installed with flip cap
hinge uppermost.
Einheiten sollten mit der Flipkappe ganz
oben installiert werden.
Les unités doivent être installées avec la
charnière du couvercle en haut.
Le unità devono essere installate con la
cerniera del coperchio a scatto in alto.
Las unidades deben instalarse con la
bisagra de la tapa abatible hacia arriba.
B
A
Stop
B
A
Stop
M5 x 2
Torque 5 N
30 mm
